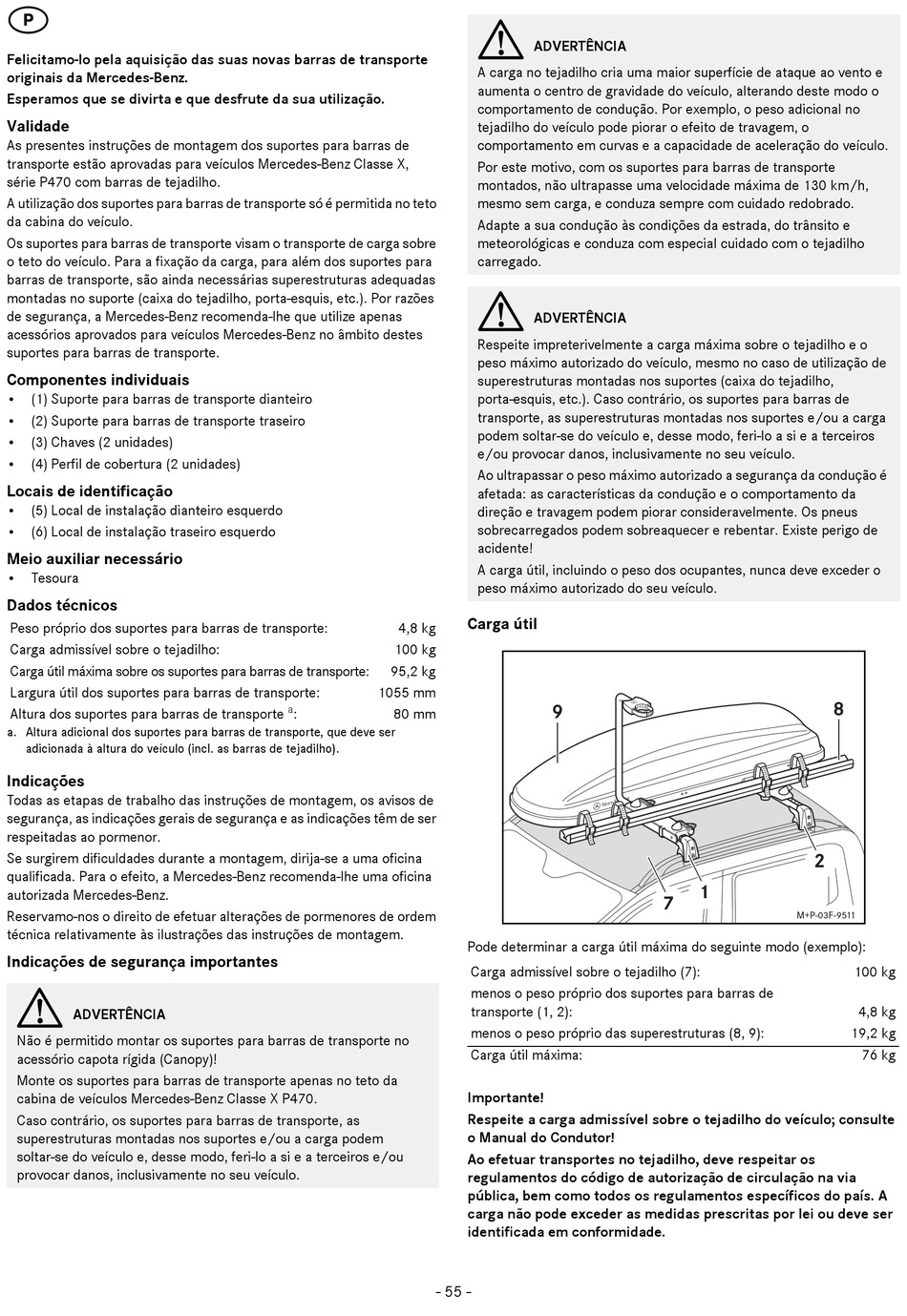

Mercedes-Benz P470 Montageanleitung Seite 58

Felicitamo-lo pela aquisição das suas novas barras de transporte
originais da Mercedes-Benz.
Esperamos que se divirta e que desfrute da sua utilização.
Validade
As presentes instruções de montagem dos suportes para barras de
transporte estão aprovadas para veículos Mercedes-Benz Classe X,
série P470 com barras de tejadilho.
A utilização dos suportes para barras de transporte só é permitida no teto
da cabina do veículo.
Os suportes para barras de transporte visam o transporte de carga sobre
o teto do veículo. Para a fixação da carga, para além dos suportes para
barras de transporte, são ainda necessárias superestruturas adequadas
montadas no suporte (caixa do tejadilho, porta-esquis, etc.). Por razões
de segurança, a Mercedes-Benz recomenda-lhe que utilize apenas
acessórios aprovados para veículos Mercedes-Benz no âmbito destes
suportes para barras de transporte.
Componentes individuais
(1) Suporte para barras de transporte dianteiro
•
(2) Suporte para barras de transporte traseiro
•
(3) Chaves (2 unidades)
•
(4) Perfil de cobertura (2 unidades)
•
Locais de identificação
(5) Local de instalação dianteiro esquerdo
•
(6) Local de instalação traseiro esquerdo
•
Meio auxiliar necessário
Tesoura
•
Dados técnicos
Peso próprio dos suportes para barras de transporte:
Carga admissível sobre o tejadilho:
Carga útil máxima sobre os suportes para barras de transporte:
Largura útil dos suportes para barras de transporte:
Altura dos suportes para barras de transporte
a. Altura adicional dos suportes para barras de transporte, que deve ser
adicionada à altura do veículo (incl. as barras de tejadilho).
Indicações
Todas as etapas de trabalho das instruções de montagem, os avisos de
segurança, as indicações gerais de segurança e as indicações têm de ser
respeitadas ao pormenor.
Se surgirem dificuldades durante a montagem, dirija-se a uma oficina
qualificada. Para o efeito, a Mercedes-Benz recomenda-lhe uma oficina
autorizada Mercedes-Benz.
Reservamo-nos o direito de efetuar alterações de pormenores de ordem
técnica relativamente às ilustrações das instruções de montagem.
Indicações de segurança importantes
G
ADVERTÊNCIA
Não é permitido montar os suportes para barras de transporte no
acessório capota rígida (Canopy)!
Monte os suportes para barras de transporte apenas no teto da
cabina de veículos Mercedes-Benz Classe X P470.
Caso contrário, os suportes para barras de transporte, as
superestruturas montadas nos suportes e/ou a carga podem
soltar-se do veículo e, desse modo, feri-lo a si e a terceiros e/ou
provocar danos, inclusivamente no seu veículo.
4,8 kg
100 kg
95,2 kg
1055 mm
a
: 80 mm
- 55 -
G
ADVERTÊNCIA
A carga no tejadilho cria uma maior superfície de ataque ao vento e
aumenta o centro de gravidade do veículo, alterando deste modo o
comportamento de condução. Por exemplo, o peso adicional no
tejadilho do veículo pode piorar o efeito de travagem, o
comportamento em curvas e a capacidade de aceleração do veículo.
Por este motivo, com os suportes para barras de transporte
montados, não ultrapasse uma velocidade máxima de 130 km/h,
mesmo sem carga, e conduza sempre com cuidado redobrado.
Adapte a sua condução às condições da estrada, do trânsito e
meteorológicas e conduza com especial cuidado com o tejadilho
carregado.
G
ADVERTÊNCIA
Respeite impreterivelmente a carga máxima sobre o tejadilho e o
peso máximo autorizado do veículo, mesmo no caso de utilização de
superestruturas montadas nos suportes (caixa do tejadilho,
porta-esquis, etc.). Caso contrário, os suportes para barras de
transporte, as superestruturas montadas nos suportes e/ou a carga
podem soltar-se do veículo e, desse modo, feri-lo a si e a terceiros
e/ou provocar danos, inclusivamente no seu veículo.
Ao ultrapassar o peso máximo autorizado a segurança da condução é
afetada: as características da condução e o comportamento da
direção e travagem podem piorar consideravelmente. Os pneus
sobrecarregados podem sobreaquecer e rebentar. Existe perigo de
acidente!
A carga útil, incluindo o peso dos ocupantes, nunca deve exceder o
peso máximo autorizado do seu veículo.
Carga útil
9
Pode determinar a carga útil máxima do seguinte modo (exemplo):
Carga admissível sobre o tejadilho (7):
menos o peso próprio dos suportes para barras de
transporte (1, 2):
menos o peso próprio das superestruturas (8, 9):
Carga útil máxima:
Importante!
Respeite a carga admissível sobre o tejadilho do veículo; consulte
o Manual do Condutor!
Ao efetuar transportes no tejadilho, deve respeitar os
regulamentos do código de autorização de circulação na via
pública, bem como todos os regulamentos específicos do país. A
carga não pode exceder as medidas prescritas por lei ou deve ser
identificada em conformidade.
8
2
1
7
M+P-03F-9511
100 kg
4,8 kg
19,2 kg
76 kg
