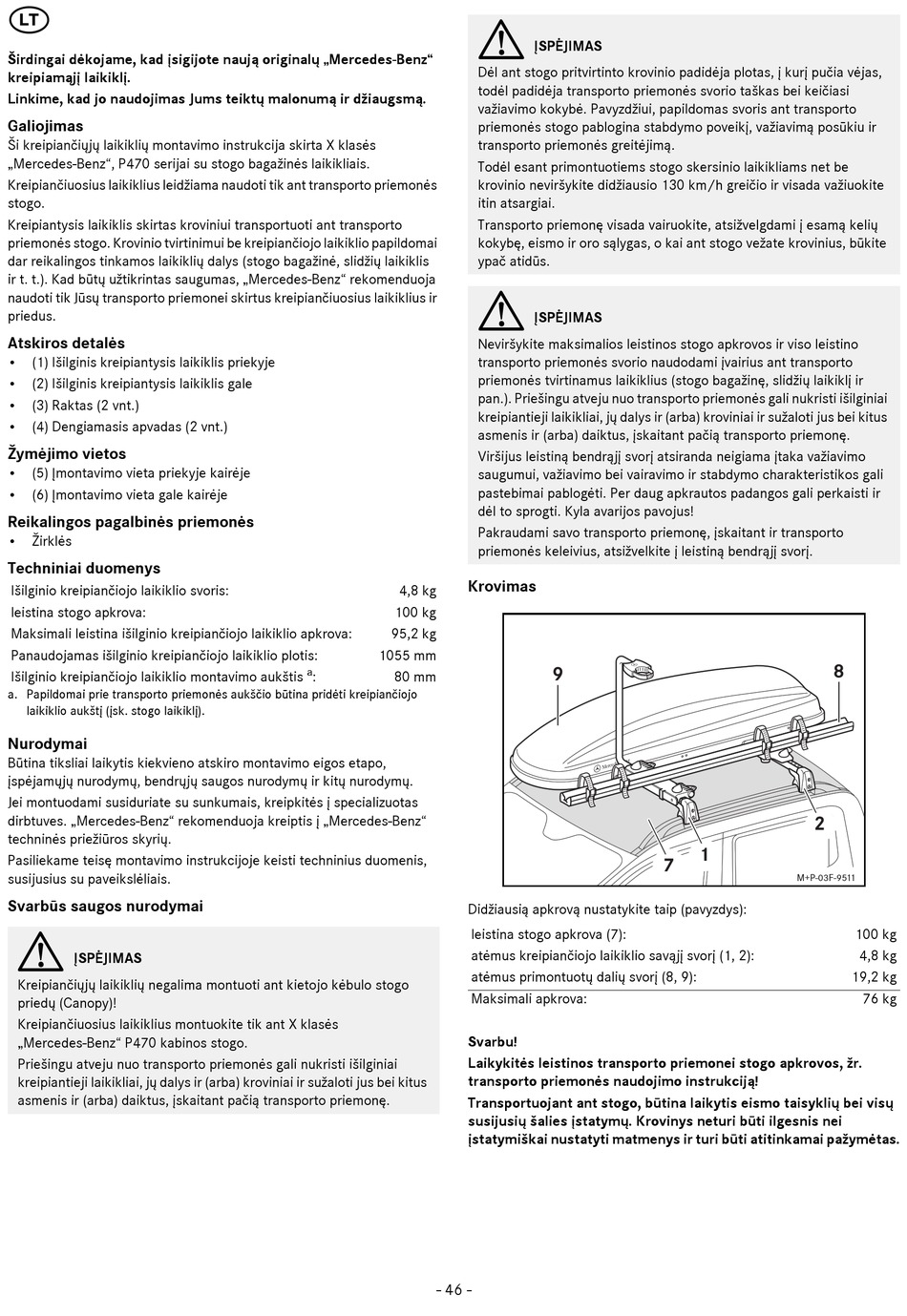

Mercedes-Benz P470 Montageanleitung Seite 49

Širdingai dėkojame, kad įsigijote naują originalų „Mercedes-Benz"
kreipiamąjį laikiklį.
Linkime, kad jo naudojimas Jums teiktų malonumą ir džiaugsmą.
Galiojimas
Ši kreipiančiųjų laikiklių montavimo instrukcija skirta X klasės
„Mercedes-Benz", P470 serijai su stogo bagažinės laikikliais.
Kreipiančiuosius laikiklius leidžiama naudoti tik ant transporto priemonės
stogo.
Kreipiantysis laikiklis skirtas kroviniui transportuoti ant transporto
priemonės stogo. Krovinio tvirtinimui be kreipiančiojo laikiklio papildomai
dar reikalingos tinkamos laikiklių dalys (stogo bagažinė, slidžių laikiklis
ir t. t.). Kad būtų užtikrintas saugumas, „Mercedes-Benz" rekomenduoja
naudoti tik Jūsų transporto priemonei skirtus kreipiančiuosius laikiklius ir
priedus.
Atskiros detalės
(1) Išilginis kreipiantysis laikiklis priekyje
•
(2) Išilginis kreipiantysis laikiklis gale
•
(3) Raktas (2 vnt.)
•
(4) Dengiamasis apvadas (2 vnt.)
•
Žymėjimo vietos
(5) Įmontavimo vieta priekyje kairėje
•
(6) Įmontavimo vieta gale kairėje
•
Reikalingos pagalbinės priemonės
Žirklės
•
Techniniai duomenys
Išilginio kreipiančiojo laikiklio svoris:
leistina stogo apkrova:
Maksimali leistina išilginio kreipiančiojo laikiklio apkrova:
Panaudojamas išilginio kreipiančiojo laikiklio plotis:
Išilginio kreipiančiojo laikiklio montavimo aukštis
a. Papildomai prie transporto priemonės aukščio būtina pridėti kreipiančiojo
laikiklio aukštį (įsk. stogo laikiklį).
Nurodymai
Būtina tiksliai laikytis kiekvieno atskiro montavimo eigos etapo,
įspėjamųjų nurodymų, bendrųjų saugos nurodymų ir kitų nurodymų.
Jei montuodami susiduriate su sunkumais, kreipkitės į specializuotas
dirbtuves. „Mercedes-Benz" rekomenduoja kreiptis į „Mercedes-Benz"
techninės priežiūros skyrių.
Pasiliekame teisę montavimo instrukcijoje keisti techninius duomenis,
susijusius su paveikslėliais.
Svarbūs saugos nurodymai
G
ĮSPĖJIMAS
Kreipiančiųjų laikiklių negalima montuoti ant kietojo kėbulo stogo
priedų (Canopy)!
Kreipiančiuosius laikiklius montuokite tik ant X klasės
„Mercedes-Benz" P470 kabinos stogo.
Priešingu atveju nuo transporto priemonės gali nukristi išilginiai
kreipiantieji laikikliai, jų dalys ir (arba) kroviniai ir sužaloti jus bei kitus
asmenis ir (arba) daiktus, įskaitant pačią transporto priemonę.
G
Dėl ant stogo pritvirtinto krovinio padidėja plotas, į kurį pučia vėjas,
todėl padidėja transporto priemonės svorio taškas bei keičiasi
važiavimo kokybė. Pavyzdžiui, papildomas svoris ant transporto
priemonės stogo pablogina stabdymo poveikį, važiavimą posūkiu ir
transporto priemonės greitėjimą.
Todėl esant primontuotiems stogo skersinio laikikliams net be
krovinio neviršykite didžiausio 130 km/h greičio ir visada važiuokite
itin atsargiai.
Transporto priemonę visada vairuokite, atsižvelgdami į esamą kelių
kokybę, eismo ir oro sąlygas, o kai ant stogo vežate krovinius, būkite
ypač atidūs.
G
Neviršykite maksimalios leistinos stogo apkrovos ir viso leistino
transporto priemonės svorio naudodami įvairius ant transporto
priemonės tvirtinamus laikiklius (stogo bagažinę, slidžių laikiklį ir
pan.). Priešingu atveju nuo transporto priemonės gali nukristi išilginiai
kreipiantieji laikikliai, jų dalys ir (arba) kroviniai ir sužaloti jus bei kitus
asmenis ir (arba) daiktus, įskaitant pačią transporto priemonę.
Viršijus leistiną bendrąjį svorį atsiranda neigiama įtaka važiavimo
saugumui, važiavimo bei vairavimo ir stabdymo charakteristikos gali
pastebimai pablogėti. Per daug apkrautos padangos gali perkaisti ir
dėl to sprogti. Kyla avarijos pavojus!
Pakraudami savo transporto priemonę, įskaitant ir transporto
priemonės keleivius, atsižvelkite į leistiną bendrąjį svorį.
Krovimas
4,8 kg
100 kg
95,2 kg
1055 mm
a
: 80 mm
Didžiausią apkrovą nustatykite taip (pavyzdys):
leistina stogo apkrova (7):
atėmus kreipiančiojo laikiklio savąjį svorį (1, 2):
atėmus primontuotų dalių svorį (8, 9):
Maksimali apkrova:
Svarbu!
Laikykitės leistinos transporto priemonei stogo apkrovos, žr.
transporto priemonės naudojimo instrukciją!
Transportuojant ant stogo, būtina laikytis eismo taisyklių bei visų
susijusių šalies įstatymų. Krovinys neturi būti ilgesnis nei
įstatymiškai nustatyti matmenys ir turi būti atitinkamai pažymėtas.
- 46 -
ĮSPĖJIMAS
ĮSPĖJIMAS
9
1
7
8
2
M+P-03F-9511
100 kg
4,8 kg
19,2 kg
76 kg
