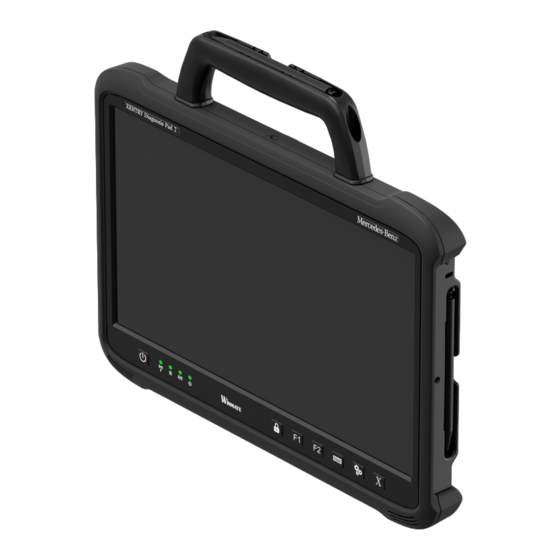

Mercedes-Benz XENTRY Diagnosis Kit 4 Benutzerleitfaden
  1. Anleitungen
  2. Marken
  3. Mercedes-Benz Anleitungen
  4. Autozubehör
  5. XENTRY Diagnosis Kit 4
  6. Benutzerleitfaden

Mercedes-Benz XENTRY Diagnosis Kit 4 Benutzerleitfaden

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

XENTRY Diagnosis Kit 4
Benutzerleitfaden
Mercedes-Benz AG
Gültig ab Release-Update 09/2020
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mercedes-Benz XENTRY Diagnosis Kit 4

Inhaltszusammenfassung für Mercedes-Benz XENTRY Diagnosis Kit 4

  • Seite 1 XENTRY Diagnosis Kit 4 Benutzerleitfaden Mercedes-Benz AG Gültig ab Release-Update 09/2020...

  • Seite 2: Inhaltsverzeichnis

    Hardware-Komponenten ............................... 49 5.1. XENTRY Diagnosis Pad 2 ............................. 49 5.1.1. Technische Leistungsmerkmale XENTRY Diagnosis Pad 2 ................49 Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 2 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 3 Product Terms Windows 10 IoT CLA ........................81 WLAN-Zertifizierungen............................101 FAQ – Häufig gestellte Fragen..........................107 Glossar ................................... 110 Abbildungsverzeichnis ............................112 Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 3 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 4: Neuerungen Mit Xentry Diagnosis Kit 4

    Werkstattnetzwerk eingebunden. Bei der Erstinbetriebnahme werden Sie mit dem ConfigAssist durch die Einrichtung geführt. Online Update Der XENTRY Update Service ist unser Standard um Ihr XENTRY Diagnosis Kit 4 stets mit Release-Updates, Regio-DVD und Digitalen Betriebsanleitungen zu versorgen.  Diagnose-Updates werden je nach Konfiguration nachts über das Internet auf Ihren Retail Data Storage heruntergeladen und von dort über das Werkstattnetzwerk auf das XENTRY Diagnosis Pad | Pad 2 verteilt.
  • Seite 5 Ihr XENTRY Diagnosis Pad 2 können Sie über eine WiFi- Verbindung oder per USB-Kabel mit dem VCI verbinden. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 5 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 6: Lieferumfang Xentry Diagnosis Kit 4

    OBD-Kabel (16-polig) XENTRY Diagnosis VCI USB-Kabel (5 m) Netzteil inkl. Netzstecker Anwenderinformationen und Sicherheitshinweise Optional: Messtechnik XENTRY Scope Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 6 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 7: Erstinbetriebnahme Und Konfiguration

    Einschalten des XENTRY Diagnosis Pad 2 automatisch der ConfigAssist. Bitte navigieren Sie durch den ConfigAssist über den Button „Weiter“. Nach ersten Informationen über Ihr XENTRY Diagnosis Kit 4 können Sie nun das XENTRY Diagnosis Pad 2 in Ihr Netzwerk einbinden. Dafür stehen Ihnen zwei Optionen zur Verfügung: ...

  • Seite 8: Abbildung 3: Wlan Verbunden

    Bestellung des XENTRY Diagnosis Kit 4 mitbestellt wird. Nach Durchführung der automatischen Netzwerkkonfiguration gehen Sie nun bitte zu Kapitel 3.3. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 8 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 9: Manuelle Netzwerkkonfiguration

    Außerdem können die DNS-Serveradressen automatisch bezogen werden oder sowohl der bevorzugte als auch alternative DNS-Server festgelegt werden. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 9 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 10: Wlan

    Sollte sich Ihr gewünschtes WLAN nicht in der Liste befinden, ist eine manuelle Eingabe möglich. Dafür klicken Sie bitte auf den Button „Manuelles Netzwerk einrichten“. Abbildung 6: Button „Manuelles Netzwerk einrichten" Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 10 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 11: Abbildung 7: Manuelle Wlan-Konfiguration

    Feld aus. Auch die DNS-Serveradressen können Sie automatisch beziehen oder Sie können einen bevorzugten und alternativen DNS-Server eingeben. Abbildung 8: Erweiterte manuelle WLAN-Konfiguration Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 11 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 12: Lan

    Standardgateway bereit. Hierfür können Sie den vorausgefüllten Netzwerkfragebogen verwenden. Die DNS-Serveradresse können Sie ebenfalls automatisch beziehen oder manuell eingeben. Abbildung 10: Erweiterte LAN-Einstellungen Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 12 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 13: Proxy-Server Einstellungen

    Proxyserver können Sie für bestimmte IP-Adressen umgehen, geben Sie diese bitte in das vorgesehene Feld „Ausnahmen“ ein. Abbildung 11: Erweiterte Netzwerkeinstellungen Nachdem Sie das Netzwerk konfiguriert haben klicken Sie auf „Anwenden & weiter“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 13 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 14: Abschluss Der Netzwerk-Konfiguration

    Online-Server und wird während des Installationsvorgangs dort abgerufen, vorausgesetzt der StartKey wurde bei der Bestellung des XENTRY Diagnosis Kit 4 mitbestellt. Ihre Systemnummer, Hardware-ID und Gültigkeit Ihres StartKeys sehen Sie auf der nun folgenden Seite.

  • Seite 15: Kopplung Xentry Diagnosis Vci

    Abbildung 14: Kopplung mit XENTRY Diagnosis VCI erfolgreich Auf dem folgenden Bildschirm klicken Sie bitte auf „Anwenden & weiter“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 15 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 16: Konfiguration Xentry Update Service

    XENTRY Diagnosis Pad herunterladen. Sie erhalten eine Information, wenn Sie die neue Updateversion installieren können. Die im Diagnosevorgang erforderlichen Regio-DVDs und DiBA werden automatisch online heruntergeladen. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 16 von 114...

  • Seite 17: Xentry Update Service Ohne Retail Data Storage

    Sollte Ihre Werkstatt nicht über einen Retail Data Storage verfügen, so können Sie Diagnose- und Steuergeräte-Software- Updates direkt aus dem Internet auf Ihr XENTRY Diagnosis Kit 4 herunterladen. Bitte beachten Sie: Wir empfehlen diese Option nur für Werkstätten mit einem bis zwei Diagnosegeräten.

  • Seite 18: Abschluss Der Konfiguration

    Online-Verbindung aufgebaut. Bitte überprüfen Sie in diesem Fall Ihre Netzwerkeinstellungen. Außerdem erhalten Sie Informationen zu Ihren Netzwerk-Einstellungen, XENTRY Update Service, StartKey und gekoppeltem XENTRY Diagnosis VCI. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 18 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 19: Export Der Konfiguration

    Sie haben Ihr XENTRY Diagnosis Pad 2 erfolgreich eingerichtet. Bitte beenden Sie nun den ConfigAssist mit Klick auf „Beenden“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 19 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 20: Installation Und Update Sowie Konfiguration Von Wis/Asra Offline/Standalone

    5. Legen Sie die WIS/ASRA DVD in das Blu-ray Laufwerk ein. 6. Öffnen Sie das Update Center. 7. Klicken Sie auf „AddOns“ im linken Bereich der Navigation Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 20 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 21 Installation. In der Regel müssen Sie beim Update nur eine DVD installieren. Erfolgt die Installation des Updates zusammen mit der letzten Vollversion, so starten Sie den Installationsvorgang mit der Update DVD. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 21 von 114...

  • Seite 22: Eingabe Startkey Wis/Asra Im Wis Configuration Tool

    Sie können diese Datei auf einen USB-Stick ablegen und diesen USB-Stick später an das XENTRY Diagnosis Pad anschließen. 1. Öffnen Sie das WIS Configuration Tool (im Menüpunkt Mercedes-Benz) innerhalb des Startmenüs nach Erhalt des StartKeys. 2. Wählen Sie auf der linken Seite den Button „StartKey“ und klicken Sie anschließend auf den Button „USB-Stick“...

  • Seite 23: Betrieb Von Xentry Diagnosis Kit 4

    4.1. Systemstart Bitte gehen Sie in folgenden Schritten vor, um die Komponenten Ihres XENTRY Diagnosis Kit 4 korrekt zu starten: 1. Starten Sie das XENTRY Diagnosis Pad 2 mittels ca. 5-sekündigem Knopfdruck auf der Vorderseite des Geräts. Abbildung 19: Abbildung XENTRY Diagnosis Pad 2 2.

  • Seite 24: Verbindungsmöglichkeiten

    Verbindungsvariante 4: LAN und USB Access Point XENTRY Diagnosis VCI XENTRY Diagnosis Pad 2 Abbildung 23: Verbindungsvariante 4: LAN und USB Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 24 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 25: Xentry Update Service Mit Retail Data Storage

    Die Übersicht des Update Centers zeigt Ihnen auf einen Blick alle relevanten Daten bezüglich Diagnose-Updates und AddOns. Abbildung 25: Startbildschirm Update Center Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 25 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 26 3. Eine Meldung bestätigt Ihnen, dass das Update erfolgreich installiert wurde. Schließen Sie die Meldung durch Klick auf „Ok“ Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 26 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 27 4. Die Übersicht zeigt Ihnen, dass Sie das neueste Release installiert haben 5. Schließen Sie das Update Center Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 27 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 28: Release Umschalten

    Button „Entfernen“. Bitte beachten Sie, nach dem Löschen aller installierten Releases müssen Sie zunächst wieder ein Release Update installieren. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 28 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 29: Addons

    Wird Ihnen von einem Supportmitarbeiter ein AddOn per E-Mail zugesendet, dann können Sie dieses auf einen USB-Stick kopieren und über den Punkt „USB AddOn Installation“ selbst auf das XENTRY Diagnosis Pad 2 laden und installieren. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 29 von 114...

  • Seite 30: Drucker Und Drucken

    Alternativ können Sie die Installation wie folgt vornehmen: 1. Öffnen Sie die Systemsteuerung über das Startmenü. Abbildung 29: Öffnen der Systemsteuerung Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 30 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 31: Abbildung 30: Hardware Und Sound - Geräte Und Drucker Anzeigen

    Abbildung 30: Hardware und Sound - Geräte und Drucker anzeigen 3. Dort werden Ihnen zunächst die aktuell installierten Drucker angezeigt: Abbildung 31: Aktuell installierte Drucker Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 31 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 32: Abbildung 32: Drucker Erkannt, Installation Läuft

    Der Drucker wird zunächst im Bereich „Nicht angegeben“ angezeigt, gleichzeitig werden die Druckertreiber installiert. Dieser Vorgang kann einige Minuten dauern. Abbildung 32: Drucker erkannt, Installation läuft Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 32 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 33: Abbildung 33: Drucker Installiert

    5. Nach erfolgreicher Installation wird der Drucker im Bereich „Drucker“ angezeigt. Abbildung 33: Drucker installiert Mit XENTRY Diagnosis Kit 4 haben Sie ebenfalls die Möglichkeit PDF-Dateien zu erstellen. Eine ausführliche Beschreibung des PDF Centers erhalten Sie in Kapitel 7.4 auf Seite 63.

  • Seite 34: Installation Eines Netzwerkdruckers

    XENTRY Diagnosis Pad 2 befindet. 1. Öffnen Sie „Einstellungen“ über das Startmenü auf dem XENTRY Diagnosis Pad 2. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 34 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 35 2. Wählen Sie hier „Geräte – Bluetooth, Drucker, Maus“ aus. 3. Klicken Sie auf „Drucker oder Scanner hinzufügen“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 35 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 36 4. Nach kurzer Suche wird der Netzwerkdrucker angezeigt. 5. Markieren Sie den zu installierenden Drucker und wählen Sie anschließend „Gerät hinzufügen“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 36 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 37 6. Die Druckertreiber werden nun automatisch abgerufen und installiert. 7. Der Drucker ist jetzt bereit. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 37 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 38 9. Über den Punkt „Hardware und Sound – Geräte und Drucker anzeigen“ werden Ihnen alle installierten Drucker angezeigt. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 38 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 39 10. Der installierte Drucker ist im Bereich „Drucker“ sichtbar. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 39 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 40: Assistent Zur Installation Von Druckertreibern

    2. Es öffnet sich die Installationsseite: Hier haben Sie die Möglichkeit direkt den Druckertreiber auf das XENTRY Diagnosis Pad 2 zu laden und zu installieren. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 40 von 114...
  • Seite 41 Sollte Ihnen der Druckertreiber ausschließlich als *.EXE-Datei vorliegen, dann klicken Sie bitte auf der rechten Seite auf -Button zur Klärung des weiteren Vorgehens: Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 41 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 42: Nutzung Von Online Bereitgestellter Steuergerätesoftware

    Abbildung 34: Verfügbare Steuergeräte-Software Nähere Informationen entnehmen Sie bitte dem Benutzerleitfaden „XENTRY Update Service - Inbetriebnahme des Retail Data Storage“. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 42 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 43: Akt - Automatischer Kurztest

    Abbildung 35: Icon XENTRY Diagnosis AKT Sie werden aufgefordert, sich mit Ihrem Benutzernamen und Passwort einmalig anzumelden: Abbildung 36: Login XENTRY Diagnosis AKT Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 43 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 44: Abbildung 37: Startbildschirm Xentry Akt

    3. Der Kurztest startet, dies können Sie auf dem XENTRY Diagnosis Pad verfolgen: Abbildung 38: Durchführung XENTRY AKT Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 44 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 45 Nach dem letzten automatischen Kurztest können Sie nun den AKT-Modus wieder beenden. Schließen Sie dazu das Programm „XENTRY AKT“ auf dem XENTRY Diagnosis Pad. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 45 von 114...

  • Seite 46: Aufruf Von Wis/Asra Online/Offline

    Neben dem Aufruf von WIS/ASRA aus dem XENTRY-Rahmen, bei dem der Fahrzeugkontext an WIS/ASRA übergeben wird, ist es auch möglich, WIS/ASRA aus der Diagnosesitzung heraus aus verschiedenen Steuergeräte- oder Funktionsansichten aufzurufen. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 46 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 47: Wis/Asra Aus Dem Xentry Das Aufrufen

    WIS/ASRA bzw. WIS-Dokumenten aus der Hilfe von XENTRY DAS oder auch aus dem Steuergeräte-Menü. Diese Links sind mit einem „Finger“-Symbol gekennzeichnet. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 47 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 48: Wis/Asra Online Aus Browser Aufrufen (Service & Parts Net)

    XENTRY DAS heraus direkt aufgerufen werden. Auch ein Single-Sign-On ist nicht möglich. Dieser ist daher nicht innerhalb der „Netzwerk-Konfiguration“ der WIS/ASRA-Server des ConfigAssist aufgelistet. Rufen Sie daher http://service-parts.mercedes-benz.com im Web-Browser Microsoft Edge auf und loggen Sie sich auf der Portal-Seite und bei WIS/ASRA mit Ihren Zugangsdaten ein.

  • Seite 49: Hardware-Komponenten

    Gewicht: Circa 2,3 kg  komfortable Bedienung durch:  stufenlosen Aufsteller kapazitives Full HD Multitouch Display gute Display-Lesbarkeit Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 49 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 50: Anschlüsse Am Xentry Diagnosis Pad 2

    LED-Statusanzeigen für WLAN, Einstellungen Festplattenbetrieb, Akku, Betriebszustand Bildschirmsperre XENTRY Diagnosis Software öffnen Funktionstasten F1 und F2, frei belegbar Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 50 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 51: Xentry Diagnosis Vci

    Das VCI schaltet sich automatisch ab, wenn es nicht mit einem Fahrzeug bzw. einem OBD-/ USB-Kabel verbunden ist. Es schaltet sich automatisch an, wenn wieder eine Spannungsversorgung vorhanden ist. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 51 von 114...

  • Seite 52: Tabelle 1: Technische Daten Xentry Diagnosis Vci

    Verschmutzungsgrad 2, Bereich um XENTRY Diagnosis VCI sauber halten  Betauung vermeiden, XENTRY Diagnosis VCI nicht Regen oder Feuchtigkeit aussetzen Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 52 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 53: Anschlüsse Und Bedienelemente Am Xentry Diagnosis Vci

    USB- USB- WLAN- Ethernet WLAN- Ethernet Anschluss Adapter Anschluss Anschluss Adapter Anschluss Abbildung 44: Anschluss XENTRY Diagnosis VCI Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 53 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 54: Statusanzeige Und Bedienelemente Auf Dem Xentry Diagnosis Vci

    Auf dem XENTRY Diagnosis VCI befindet sich eine Bedientaste. Diese Funktionstaste wird für spezielle Anwendungsfälle im XENTRY CAN-Tool verwendet. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 54 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 55: Zubehör

    Abbildung 49: Dockingstation Mit der Webcam können Sie Filme zum Beispiel für ein Support Paket erstellen. Abbildung 50: Webcam Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 55 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 56: Messtechnik Xentry Scope

    Die SBC Flashbox wird mit RS232-USB-Adapter an das XENTRY Diagnosis Pad angeschlossen. Die SBC Flashbox wurde nicht verändert, das bedeutet sie kann wie gewohnt auch mit XENTRY Tab 2 verwendet werden. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 56 von 114...

  • Seite 57: Betriebstools

    Abbildung 52: Übersicht Update Center Die Installation von Updates finden Sie in Kapitel 4.3. Die Release-Umschaltung finden Sie in Kapitel 4.3.1. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 57 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 58: Vci Manager

    Stromquelle verbunden ist. Dies kann mittels OBD-Kabel an einem Fahrzeug sein oder per USB-Kabel am XENTRY Diagnosis Pad 2. Abbildung 54: VCI rufen Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 58 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 59: Firmware Update Xentry Diagnosis Vci

    Während der Durchführung des Updates achten Sie bitte darauf, dass die USB-Verbindung zwischen XENTRY Diagnosis Pad und VCI nicht unterbrochen wird. Nach Abschluss des Updates können Sie wie gewohnt mit Ihrem XENTRY Diagnosis Kit 4 arbeiten. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 59 von 114 Mercedes-Benz AG, Mercedesstr.

  • Seite 60: Abbildung 57: Bestätigung Nach Firmwareupdate

    Abbildung 57: Bestätigung nach Firmwareupdate Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 60 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 61: Recovery Xentry Diagnosis Vci

    Bitte beachten Sie, dass während des Recoverys die Verbindung zwischen XENTRY Diagnosis Pad und XENTRY Diagnosis VCI nicht getrennt werden darf. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 61 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 62: Abbildung 59: Konfiguration Wlan Kanal

    Wählen Sie hierzu bitte im den Menüpunkt „WLAN Kanal“ und klicken dort auf den Button „WLAN Konfiguration“. Abbildung 59: Konfiguration WLAN Kanal Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 62 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 63: Pdf Center

    Wir empfehlen dies auch für Werkstätten, die auf Papier drucken. Mit dem PDF Center können Sie beides automatisiert vornehmen. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 63 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 64: Support Tool

    Unter „Informationen“, dem untersten Punkt in der Navigationsleiste, finden Sie Links zum Onlineangebot, Hilfedokumente, Anleitungen und die Release Notes. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 64 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 65: Abbildung 61: Icon Bibliothek „Support Files

    Erstellte Supportpakete finden Sie in der Bibliothek „Support Files“. Die Verknüpfung hierfür finden Sie auf dem Desktop Ihres XENTRY Diagnosis Pads. Abbildung 61: Icon Bibliothek „Support Files“ Abbildung 62: Bibliothek „Support Files“ Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 65 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 66: Vci Monitor

    Der WiFi-Stick ist deaktiviert  Deaktivieren Sie den Flugzeugmodus Aktivieren Sie den WiFi-Stick  Tabelle 2: Status VCI Monitor Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 66 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 67: Service & Support

    Es öffnet sich im Browserfenster der Navigationsbereich von XENTRY Support & Feedback. Klicken Sie dort auf den Button „Ticket erstellen“. Abbildung 72: XSF Ticket anlegen Es öffnet sich ein neuer Tab. Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 67 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 68 Geben Sie im Feld „Systemnummer“ die Systemnummer Ihres XENTRY Diagnosis Kit 4 ein und klicken anschließend auf „Suchen“. Abbildung 73: Eingabe persönlicher Daten Geben Sie Ihren Nachnamen und Vornamen ein und wählen auf der rechten Seite eine passende Eventkategorie aus.

  • Seite 101: Wlan-Zertifizierungen

    Brit. Jungferninseln zertifiziert zertifiziert Brit.Geb.Ind.Ozean zertifiziert zertifiziert Brunei zertifiziert zertifiziert Bulgarien zertifiziert zertifiziert Burkina Faso zertifiziert Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 101 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 102 Guinea-Bissau nicht zertifiziert zertifiziert Guyana Republik nicht zertifiziert zertifiziert Haiti nicht zertifiziert zertifiziert Honduras nicht zertifiziert Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 102 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 103 Lesotho nicht zertifiziert zertifiziert Lettland zertifiziert zertifiziert Libanon zertifiziert zertifiziert Liberia nicht zertifiziert zertifiziert Libyen nicht zertifiziert Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 103 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 104 NL Ant.- Curacao zertifiziert zertifiziert NL Ant.- St. Maarten zertifiziert zertifiziert Nordzypern zertifiziert zertifiziert Norwegen zertifiziert zertifiziert Oman nicht zertifiziert Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 104 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 105 Spanien zertifiziert zertifiziert Sri Lanka nicht zertifiziert zertifiziert St. Helena zertifiziert zertifiziert St. Lucia nicht zertifiziert Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 105 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 106: Tabelle 3: Wlan-Zertifizierungen

    Weißrussland zertifiziert nicht zertifiziert zertifiziert Zentralafrikanische Rep. nicht zertifiziert zertifiziert Zypern zertifiziert Tabelle 3: WLAN-Zertifizierungen Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 106 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 107: Faq - Häufig Gestellte Fragen

    Betrieb  Kann ich die Dockingstation von XENTRY Diagnosis Kit 3 auch für das XENTRY Diagnosis Kit 4 verwenden? Das XENTRY Diagnosis Pad 2 unterscheidet sich grundlegend vom Vorgänger XENTRY Diagnosis Pad, daher ist es nicht möglich, dieselbe Dockingstation zu verwenden. Informationen zum Zubehör finden Sie im XENTRY Portal.
  • Seite 108 Update  Wie kann ich mein XENTRY Diagnosis Kit 4 updaten? Das Update des XENTRY Diagnosis Kit 4 erfolgt wie gewohnt über den XENTRY Update Service mit Retail Data Storage.  Gibt es weiterhin die Möglichkeit, das XENTRY Diagnosis Kit 4 mittels Blu-ray Disc zu aktualisieren? Seit Ende 2019 können XENTRY Diagnosesysteme nur noch online über den XENTRY Update Service...
  • Seite 109  Welche Miet-/ Kaufmodelle gibt es? Es besteht weiterhin die Möglichkeit XENTRY Diagnosis Kit 4 zu mieten oder zu kaufen. Bitte informieren Sie sich bei Ihrer Landesvertretung über Ihren landespezifischen Bestellprozess Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 109 von 114 Mercedes-Benz AG, Mercedesstr.

  • Seite 110: Glossar

    Produktbündel: XENTRY Diagnosis Pad 2 & XENTRY Diagnosis VCI Diagnosis Kit XENTRY  ein werkstatttauglicher PC, auf dem die XENTRY Diagnosis Software Diagnosis Pad installiert ist Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 110 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 111: Tabelle 4: Glossar

    XENTRY Diagnosis Pad zu laden. Blu-ray Discs sind nicht mehr Service notwendig können aber alternativ weiter verwendet werden Tabelle 4: Glossar Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 111 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...

  • Seite 112: Abbildungsverzeichnis

    Abbildung 50: Webcam ................................. 55 Abbildung 51: XENTRY Scope ............................... 56 Abbildung 52: Übersicht Update Center ..........................57 Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 112 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 113 Tabelle 1: Technische Daten XENTRY Diagnosis VCI ......................52 Tabelle 2: Status VCI Monitor..............................66 Tabelle 3: WLAN-Zertifizierungen ............................106 Tabelle 4: Glossar ................................111 Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Seite 113 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart...
  • Seite 114 Benutzerleitfaden XENTRY Diagnosis Kit 4 - GSP/ORE, Version 09/2020 (Gültig bis Widerruf) Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart Seite 114 von 114 Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart http://xentryportal.mercedes-benz.com...

Inhaltsverzeichnis
