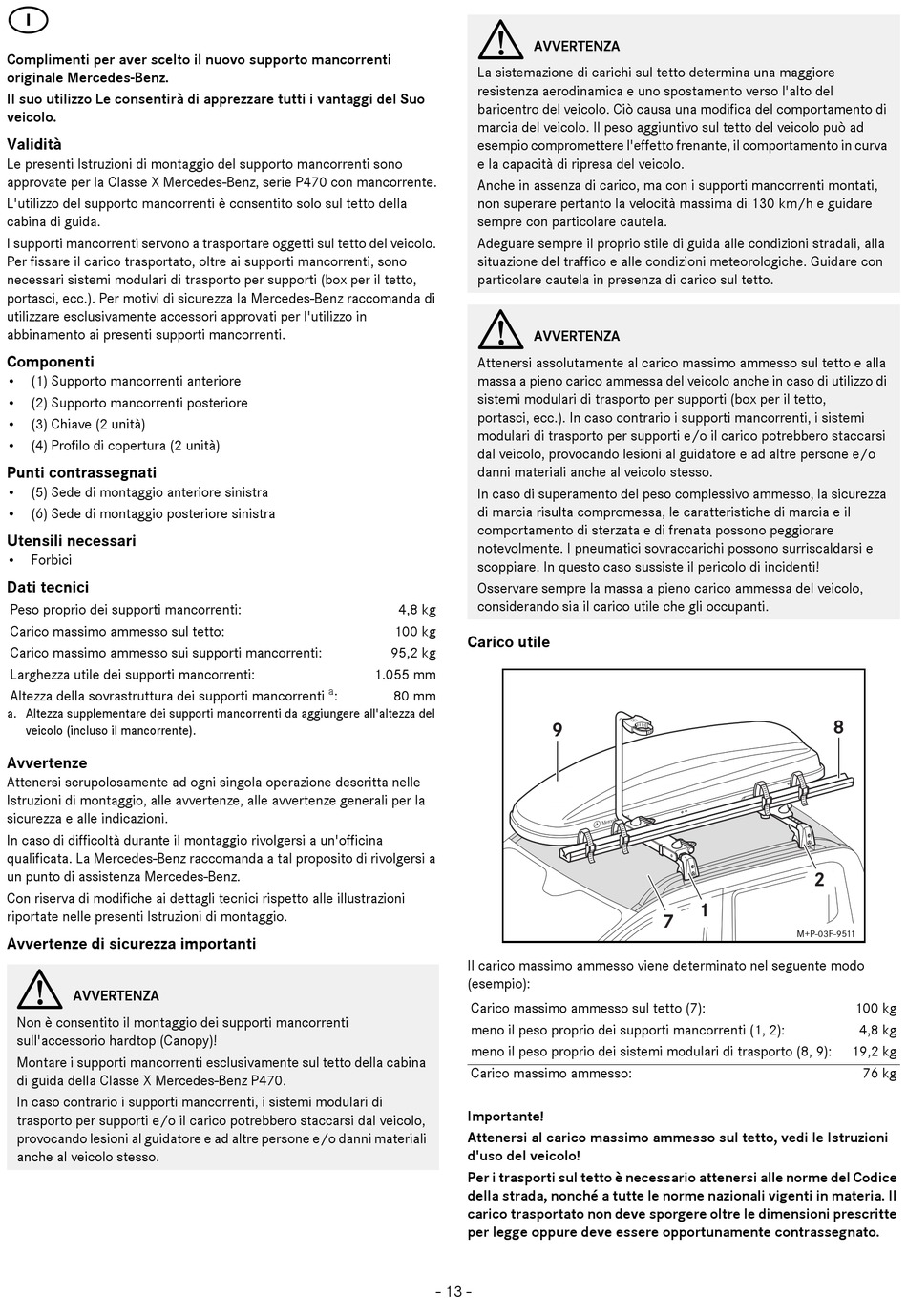

Complimenti per aver scelto il nuovo supporto mancorrenti
originale Mercedes-Benz.
Il suo utilizzo Le consentirà di apprezzare tutti i vantaggi del Suo
veicolo.
Validità
Le presenti Istruzioni di montaggio del supporto mancorrenti sono
approvate per la Classe X Mercedes-Benz, serie P470 con mancorrente.
L'utilizzo del supporto mancorrenti è consentito solo sul tetto della
cabina di guida.
I supporti mancorrenti servono a trasportare oggetti sul tetto del veicolo.
Per fissare il carico trasportato, oltre ai supporti mancorrenti, sono
necessari sistemi modulari di trasporto per supporti (box per il tetto,
portasci, ecc.). Per motivi di sicurezza la Mercedes-Benz raccomanda di
utilizzare esclusivamente accessori approvati per l'utilizzo in
abbinamento ai presenti supporti mancorrenti.
Componenti
(1) Supporto mancorrenti anteriore
•
(2) Supporto mancorrenti posteriore
•
(3) Chiave (2 unità)
•
(4) Profilo di copertura (2 unità)
•
Punti contrassegnati
(5) Sede di montaggio anteriore sinistra
•
(6) Sede di montaggio posteriore sinistra
•
Utensili necessari
Forbici
•
Dati tecnici
Peso proprio dei supporti mancorrenti:
Carico massimo ammesso sul tetto:
Carico massimo ammesso sui supporti mancorrenti:
Larghezza utile dei supporti mancorrenti:
Altezza della sovrastruttura dei supporti mancorrenti
a. Altezza supplementare dei supporti mancorrenti da aggiungere all'altezza del
veicolo (incluso il mancorrente).
Avvertenze
Attenersi scrupolosamente ad ogni singola operazione descritta nelle
Istruzioni di montaggio, alle avvertenze, alle avvertenze generali per la
sicurezza e alle indicazioni.
In caso di difficoltà durante il montaggio rivolgersi a un'officina
qualificata. La Mercedes-Benz raccomanda a tal proposito di rivolgersi a
un punto di assistenza Mercedes-Benz.
Con riserva di modifiche ai dettagli tecnici rispetto alle illustrazioni
riportate nelle presenti Istruzioni di montaggio.
Avvertenze di sicurezza importanti
G
AVVERTENZA
Non è consentito il montaggio dei supporti mancorrenti
sull'accessorio hardtop (Canopy)!
Montare i supporti mancorrenti esclusivamente sul tetto della cabina
di guida della Classe X Mercedes-Benz P470.
In caso contrario i supporti mancorrenti, i sistemi modulari di
trasporto per supporti e/o il carico potrebbero staccarsi dal veicolo,
provocando lesioni al guidatore e ad altre persone e/o danni materiali
anche al veicolo stesso.
G
La sistemazione di carichi sul tetto determina una maggiore
resistenza aerodinamica e uno spostamento verso l'alto del
baricentro del veicolo. Ciò causa una modifica del comportamento di
marcia del veicolo. Il peso aggiuntivo sul tetto del veicolo può ad
esempio compromettere l'effetto frenante, il comportamento in curva
e la capacità di ripresa del veicolo.
Anche in assenza di carico, ma con i supporti mancorrenti montati,
non superare pertanto la velocità massima di 130 km/h e guidare
sempre con particolare cautela.
Adeguare sempre il proprio stile di guida alle condizioni stradali, alla
situazione del traffico e alle condizioni meteorologiche. Guidare con
particolare cautela in presenza di carico sul tetto.
G
Attenersi assolutamente al carico massimo ammesso sul tetto e alla
massa a pieno carico ammessa del veicolo anche in caso di utilizzo di
sistemi modulari di trasporto per supporti (box per il tetto,
portasci, ecc.). In caso contrario i supporti mancorrenti, i sistemi
modulari di trasporto per supporti e/o il carico potrebbero staccarsi
dal veicolo, provocando lesioni al guidatore e ad altre persone e/o
danni materiali anche al veicolo stesso.
In caso di superamento del peso complessivo ammesso, la sicurezza
di marcia risulta compromessa, le caratteristiche di marcia e il
comportamento di sterzata e di frenata possono peggiorare
notevolmente. I pneumatici sovraccarichi possono surriscaldarsi e
scoppiare. In questo caso sussiste il pericolo di incidenti!
Osservare sempre la massa a pieno carico ammessa del veicolo,
considerando sia il carico utile che gli occupanti.
4,8 kg
100 kg
Carico utile
95,2 kg
1.055 mm
a
: 80 mm
Il carico massimo ammesso viene determinato nel seguente modo
(esempio):
Carico massimo ammesso sul tetto (7):
meno il peso proprio dei supporti mancorrenti (1, 2):
meno il peso proprio dei sistemi modulari di trasporto (8, 9):
Carico massimo ammesso:
Importante!
Attenersi al carico massimo ammesso sul tetto, vedi le Istruzioni
d'uso del veicolo!
Per i trasporti sul tetto è necessario attenersi alle norme del Codice
della strada, nonché a tutte le norme nazionali vigenti in materia. Il
carico trasportato non deve sporgere oltre le dimensioni prescritte
per legge oppure deve essere opportunamente contrassegnato.
- 13 -
AVVERTENZA
AVVERTENZA
9
1
7
8
2
M+P-03F-9511
100 kg
4,8 kg
19,2 kg
76 kg
