Avvertenze di sicurezza generali
Per il montaggio/lo smontaggio dei sistemi modulari di trasporto per
supporti (box per il tetto, portasci ecc.) è necessario attenersi alle
istruzioni di montaggio corrispondenti.
Tenere conto della variazione delle dimensioni del veicolo in seguito al
montaggio dei supporti mancorrenti.
Per motivi di sicurezza e di risparmio di carburante si consiglia di
smontare i supporti mancorrenti quando non vengono utilizzati.
Non introdurre il veicolo nell'impianto di lavaggio con i supporti di base
montati.
Montaggio
Il montaggio/lo smontaggio viene descritto per il supporto mancorrenti
posteriore (2). Il montaggio/lo smontaggio del supporto mancorrenti
anteriore (1) deve essere effettuato in maniera analoga.
Il montaggio del supporto mancorrenti anteriore (1) viene effettuato
direttamente dietro il sostegno anteriore del mancorrente.
Effettuare il montaggio facendosi aiutare da una seconda persona.

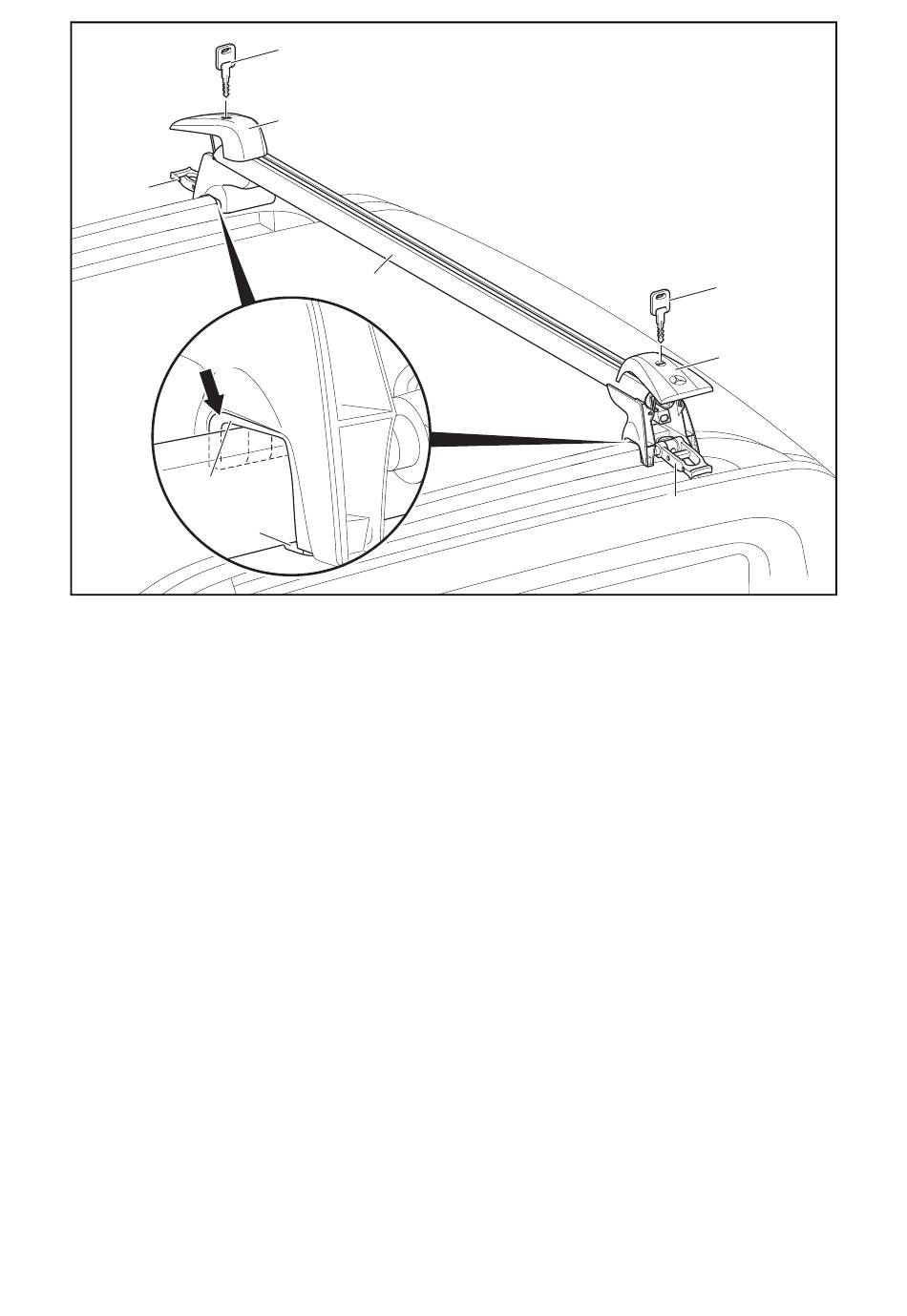

1. Aprire le coperture (10) su entrambi i lati con la chiave (3) e ribaltarle
verso l'alto.
2. Ribaltare lentamente verso il basso il dispositivo a serraggio
rapido (11) fino a farlo scattare in sede.
3
10
2
13
12
Importante!
Evitare il contatto del dispositivo a serraggio rapido con il tetto del
veicolo. In caso contrario la vernice può graffiarsi o subire danni.
3. Ruotare il dispositivo a serraggio rapido (11) in senso antiorario fino
all'arresto.
4. Applicare il supporto mancorrenti (2) direttamente davanti al
sostegno posteriore del mancorrente prestando attenzione che le
sagomature dei componenti coincidano.
5. Ruotare il dispositivo a serraggio rapido (11) in senso orario finché si
percepisce lo scatto in sede e questo si trova in posizione
orizzontale.
6. Ribaltare verso l'alto il dispositivo a serraggio rapido (11) fino
all'arresto. La graffa di serraggio (12) e le basi di appoggio (13)
devono poggiare sul mancorrente.
7. Ribaltare verso il basso le coperture (10) su entrambi i lati e
chiuderle con la chiave (3).
