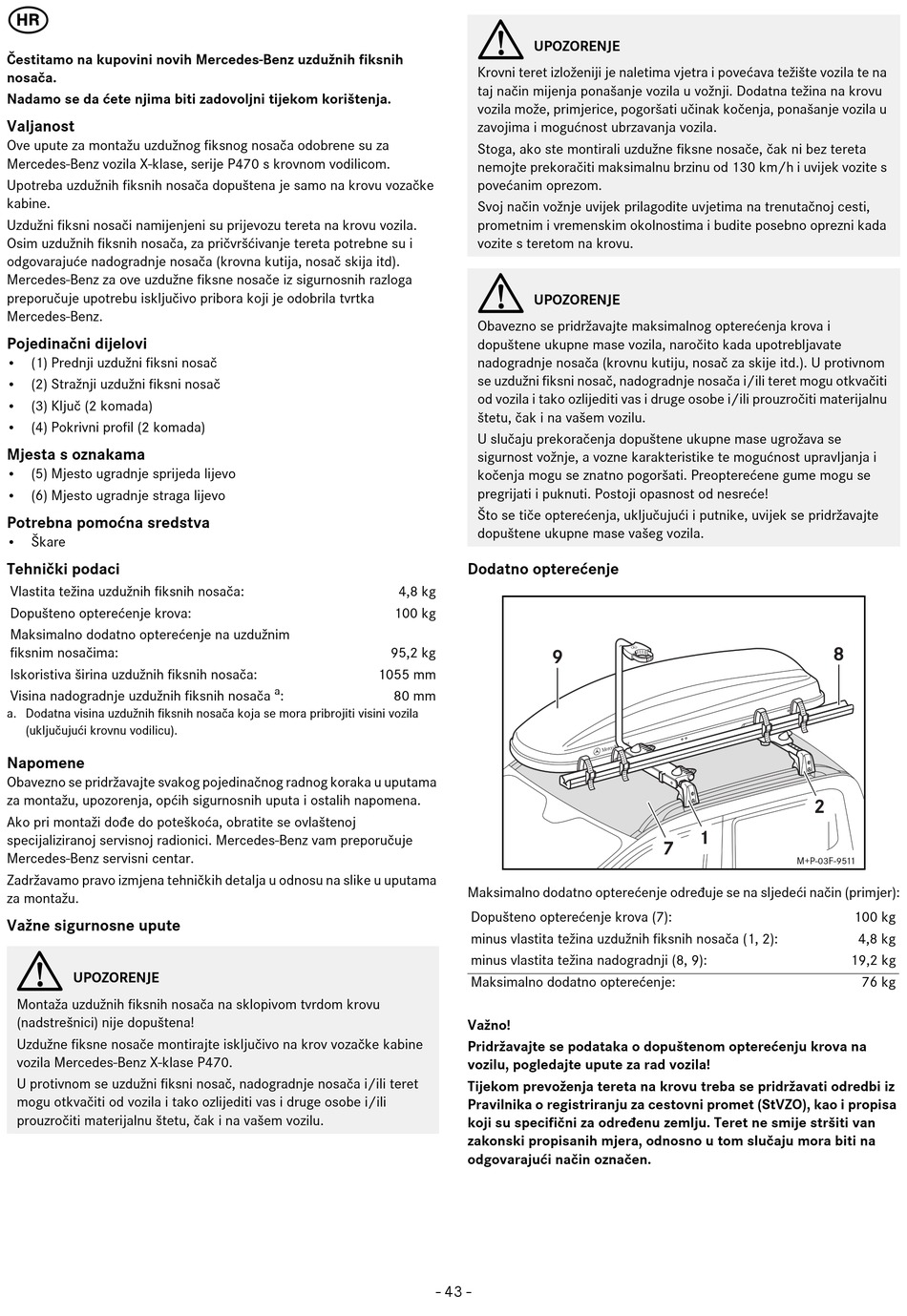

Mercedes-Benz P470 Montageanleitung Seite 46

Čestitamo na kupovini novih Mercedes-Benz uzdužnih fiksnih
nosača.
Nadamo se da ćete njima biti zadovoljni tijekom korištenja.
Valjanost
Ove upute za montažu uzdužnog fiksnog nosača odobrene su za
Mercedes-Benz vozila X-klase, serije P470 s krovnom vodilicom.
Upotreba uzdužnih fiksnih nosača dopuštena je samo na krovu vozačke
kabine.
Uzdužni fiksni nosači namijenjeni su prijevozu tereta na krovu vozila.
Osim uzdužnih fiksnih nosača, za pričvršćivanje tereta potrebne su i
odgovarajuće nadogradnje nosača (krovna kutija, nosač skija itd).
Mercedes-Benz za ove uzdužne fiksne nosače iz sigurnosnih razloga
preporučuje upotrebu isključivo pribora koji je odobrila tvrtka
Mercedes-Benz.
Pojedinačni dijelovi
•
(1) Prednji uzdužni fiksni nosač
•
(2) Stražnji uzdužni fiksni nosač
•
(3) Ključ (2 komada)
•
(4) Pokrivni profil (2 komada)
Mjesta s oznakama
•
(5) Mjesto ugradnje sprijeda lijevo
•
(6) Mjesto ugradnje straga lijevo
Potrebna pomoćna sredstva
•
Škare
Tehnički podaci
Vlastita težina uzdužnih fiksnih nosača:
Dopušteno opterećenje krova:
Maksimalno dodatno opterećenje na uzdužnim
fiksnim nosačima:
Iskoristiva širina uzdužnih fiksnih nosača:
Visina nadogradnje uzdužnih fiksnih nosača
a. Dodatna visina uzdužnih fiksnih nosača koja se mora pribrojiti visini vozila
(uključujući krovnu vodilicu).
Napomene
Obavezno se pridržavajte svakog pojedinačnog radnog koraka u uputama
za montažu, upozorenja, općih sigurnosnih uputa i ostalih napomena.
Ako pri montaži dođe do poteškoća, obratite se ovlaštenoj
specijaliziranoj servisnoj radionici. Mercedes-Benz vam preporučuje
Mercedes-Benz servisni centar.
Zadržavamo pravo izmjena tehničkih detalja u odnosu na slike u uputama
za montažu.
Važne sigurnosne upute
G
UPOZORENJE
Montaža uzdužnih fiksnih nosača na sklopivom tvrdom krovu
(nadstrešnici) nije dopuštena!
Uzdužne fiksne nosače montirajte isključivo na krov vozačke kabine
vozila Mercedes-Benz X-klase P470.
U protivnom se uzdužni fiksni nosač, nadogradnje nosača i/ili teret
mogu otkvačiti od vozila i tako ozlijediti vas i druge osobe i/ili
prouzročiti materijalnu štetu, čak i na vašem vozilu.
4,8 kg
100 kg
95,2 kg
1055 mm
a
: 80 mm
- 43 -
G
UPOZORENJE
Krovni teret izloženiji je naletima vjetra i povećava težište vozila te na
taj način mijenja ponašanje vozila u vožnji. Dodatna težina na krovu
vozila može, primjerice, pogoršati učinak kočenja, ponašanje vozila u
zavojima i mogućnost ubrzavanja vozila.
Stoga, ako ste montirali uzdužne fiksne nosače, čak ni bez tereta
nemojte prekoračiti maksimalnu brzinu od 130 km/h i uvijek vozite s
povećanim oprezom.
Svoj način vožnje uvijek prilagodite uvjetima na trenutačnoj cesti,
prometnim i vremenskim okolnostima i budite posebno oprezni kada
vozite s teretom na krovu.
G
UPOZORENJE
Obavezno se pridržavajte maksimalnog opterećenja krova i
dopuštene ukupne mase vozila, naročito kada upotrebljavate
nadogradnje nosača (krovnu kutiju, nosač za skije itd.). U protivnom
se uzdužni fiksni nosač, nadogradnje nosača i/ili teret mogu otkvačiti
od vozila i tako ozlijediti vas i druge osobe i/ili prouzročiti materijalnu
štetu, čak i na vašem vozilu.
U slučaju prekoračenja dopuštene ukupne mase ugrožava se
sigurnost vožnje, a vozne karakteristike te mogućnost upravljanja i
kočenja mogu se znatno pogoršati. Preopterećene gume mogu se
pregrijati i puknuti. Postoji opasnost od nesreće!
Što se tiče opterećenja, uključujući i putnike, uvijek se pridržavajte
dopuštene ukupne mase vašeg vozila.
Dodatno opterećenje
9
Maksimalno dodatno opterećenje određuje se na sljedeći način (primjer):
Dopušteno opterećenje krova (7):
minus vlastita težina uzdužnih fiksnih nosača (1, 2):
minus vlastita težina nadogradnji (8, 9):
Maksimalno dodatno opterećenje:
Važno!
Pridržavajte se podataka o dopuštenom opterećenju krova na
vozilu, pogledajte upute za rad vozila!
Tijekom prevoženja tereta na krovu treba se pridržavati odredbi iz
Pravilnika o registriranju za cestovni promet (StVZO), kao i propisa
koji su specifični za određenu zemlju. Teret ne smije stršiti van
zakonski propisanih mjera, odnosno u tom slučaju mora biti na
odgovarajući način označen.
8
2
1
7
M+P-03F-9511
100 kg
4,8 kg
19,2 kg
76 kg
