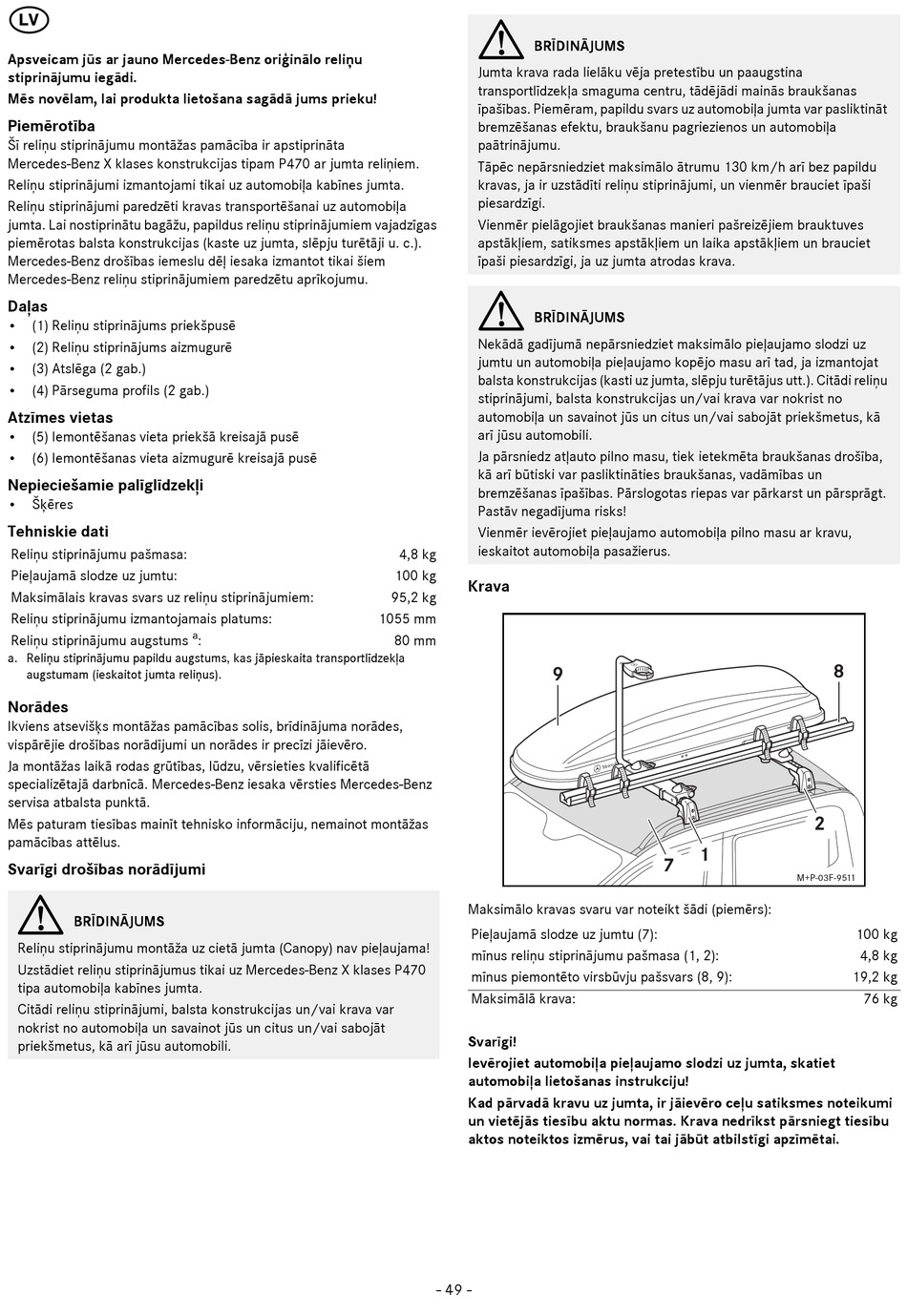

Mercedes-Benz P470 Montageanleitung Seite 52

Apsveicam jūs ar jauno Mercedes-Benz oriģinālo reliņu
stiprinājumu iegādi.
Mēs novēlam, lai produkta lietošana sagādā jums prieku!
Piemērotība
Šī reliņu stiprinājumu montāžas pamācība ir apstiprināta
Mercedes-Benz X klases konstrukcijas tipam P470 ar jumta reliņiem.
Reliņu stiprinājumi izmantojami tikai uz automobiļa kabīnes jumta.
Reliņu stiprinājumi paredzēti kravas transportēšanai uz automobiļa
jumta. Lai nostiprinātu bagāžu, papildus reliņu stiprinājumiem vajadzīgas
piemērotas balsta konstrukcijas (kaste uz jumta, slēpju turētāji u. c.).
Mercedes-Benz drošības iemeslu dēļ iesaka izmantot tikai šiem
Mercedes-Benz reliņu stiprinājumiem paredzētu aprīkojumu.
Daļas
(1) Reliņu stiprinājums priekšpusē
•
(2) Reliņu stiprinājums aizmugurē
•
(3) Atslēga (2 gab.)
•
(4) Pārseguma profils (2 gab.)
•
Atzīmes vietas
(5) Iemontēšanas vieta priekšā kreisajā pusē
•
(6) Iemontēšanas vieta aizmugurē kreisajā pusē
•
Nepieciešamie palīglīdzekļi
Šķēres
•
Tehniskie dati
Reliņu stiprinājumu pašmasa:
Pieļaujamā slodze uz jumtu:
Maksimālais kravas svars uz reliņu stiprinājumiem:
Reliņu stiprinājumu izmantojamais platums:
Reliņu stiprinājumu augstums
a. Reliņu stiprinājumu papildu augstums, kas jāpieskaita transportlīdzekļa
augstumam (ieskaitot jumta reliņus).
Norādes
Ikviens atsevišķs montāžas pamācības solis, brīdinājuma norādes,
vispārējie drošības norādījumi un norādes ir precīzi jāievēro.
Ja montāžas laikā rodas grūtības, lūdzu, vērsieties kvalificētā
specializētajā darbnīcā. Mercedes-Benz iesaka vērsties Mercedes-Benz
servisa atbalsta punktā.
Mēs paturam tiesības mainīt tehnisko informāciju, nemainot montāžas
pamācības attēlus.
Svarīgi drošības norādījumi
G
BRĪDINĀJUMS
Reliņu stiprinājumu montāža uz cietā jumta (Canopy) nav pieļaujama!
Uzstādiet reliņu stiprinājumus tikai uz Mercedes-Benz X klases P470
tipa automobiļa kabīnes jumta.
Citādi reliņu stiprinājumi, balsta konstrukcijas un/vai krava var
nokrist no automobiļa un savainot jūs un citus un/vai sabojāt
priekšmetus, kā arī jūsu automobili.
a
:
G
BRĪDINĀJUMS
Jumta krava rada lielāku vēja pretestību un paaugstina
transportlīdzekļa smaguma centru, tādējādi mainās braukšanas
īpašības. Piemēram, papildu svars uz automobiļa jumta var pasliktināt
bremzēšanas efektu, braukšanu pagriezienos un automobiļa
paātrinājumu.
Tāpēc nepārsniedziet maksimālo ātrumu 130 km/h arī bez papildu
kravas, ja ir uzstādīti reliņu stiprinājumi, un vienmēr brauciet īpaši
piesardzīgi.
Vienmēr pielāgojiet braukšanas manieri pašreizējiem brauktuves
apstākļiem, satiksmes apstākļiem un laika apstākļiem un brauciet
īpaši piesardzīgi, ja uz jumta atrodas krava.
G
BRĪDINĀJUMS
Nekādā gadījumā nepārsniedziet maksimālo pieļaujamo slodzi uz
jumtu un automobiļa pieļaujamo kopējo masu arī tad, ja izmantojat
balsta konstrukcijas (kasti uz jumta, slēpju turētājus utt.). Citādi reliņu
stiprinājumi, balsta konstrukcijas un/vai krava var nokrist no
automobiļa un savainot jūs un citus un/vai sabojāt priekšmetus, kā
arī jūsu automobili.
Ja pārsniedz atļauto pilno masu, tiek ietekmēta braukšanas drošība,
kā arī būtiski var pasliktināties braukšanas, vadāmības un
bremzēšanas īpašības. Pārslogotas riepas var pārkarst un pārsprāgt.
Pastāv negadījuma risks!
Vienmēr ievērojiet pieļaujamo automobiļa pilno masu ar kravu,
ieskaitot automobiļa pasažierus.
4,8 kg
100 kg
Krava
95,2 kg
1055 mm
80 mm
Maksimālo kravas svaru var noteikt šādi (piemērs):
Pieļaujamā slodze uz jumtu (7):
mīnus reliņu stiprinājumu pašmasa (1, 2):
mīnus piemontēto virsbūvju pašsvars (8, 9):
Maksimālā krava:
Svarīgi!
Ievērojiet automobiļa pieļaujamo slodzi uz jumta, skatiet
automobiļa lietošanas instrukciju!
Kad pārvadā kravu uz jumta, ir jāievēro ceļu satiksmes noteikumi
un vietējās tiesību aktu normas. Krava nedrīkst pārsniegt tiesību
aktos noteiktos izmērus, vai tai jābūt atbilstīgi apzīmētai.
- 49 -
9
1
7
8
2
M+P-03F-9511
100 kg
4,8 kg
19,2 kg
76 kg
