Star Diagnosis Variante
Star Diagnosis compact³ w
4
Star Diagnosis compact
Daimler AG
Technische Information / Werkstatteinrichtung (GSP/OI)
HPC R800 D-70546 Stuttgart

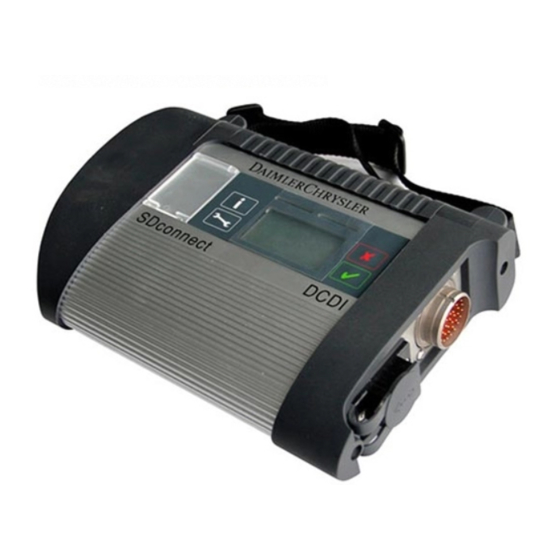

Handbuch SDconnect
Betriebssystem
Windows XP
Star Diagnosis Info
Netzwerk
LAN
WLAN
Stand 04/08 (Gültigkeit bis Widerruf)
Seite 1 von 34
Handbuch SDconnect
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mercedes-Benz SDconnect
Inhaltszusammenfassung für Mercedes-Benz SDconnect
- Seite 1 Star Diagnosis Info Handbuch SDconnect Star Diagnosis Variante Betriebssystem Netzwerk Star Diagnosis compact³ w Windows XP Star Diagnosis compact WLAN Daimler AG Stand 04/08 (Gültigkeit bis Widerruf) Technische Information / Werkstatteinrichtung (GSP/OI) Seite 1 von 34 HPC R800 D-70546 Stuttgart...
-
Seite 2: Inhaltsverzeichnis
Star Diagnosis Info Zielsetzung Das vorliegende Dokument bietet Ihnen eine Anleitung für Ihren Star Diagnosis Multiplexer SDconnect. Inhaltsübersicht Allgemeine Informationen............................4 Hardware .................................5 Anschlussmöglichkeiten ............................5 2.1.1 Anschlussmöglichkeiten am SDconnect....................5 2.1.2 Anschlussmöglichkeiten an Star Diagnosis compact³ w ................5 2.1.3 Anschlussmöglichkeiten an Star Diagnosis compact ................6... - Seite 3 Werkstatt) 14.03.08 Umstellung auf Mercedes-Benz Design 03.04.08 Einfügung Star Diagnosis compact4 – Inhalte Löschen des Kapitels 3.6 Konfiguration mit SDconnect Toolkit 1.0.42 Einfügung des Kapitels 5 SDconnect Toolkit 2.0.2 Aktualisierung Zertifizierung WLAN-Karten Daimler AG Stand 04/08 (Gültigkeit bis Widerruf) Technische Information / Werkstatteinrichtung (GSP/OI)
-
Seite 4: Allgemeine Informationen
Multiplexers besser erkennen. Einfache Anwendung Der Star Diagnosis Multiplexer SDconnect ist durch seine kompakten Maße von 22 x 16 x 5 cm einfach zu handhaben. Durch die Funkverbindung zum Diagnosegerät wird ein Maximum an Bewegungsfreiheit ermöglicht. Die Bedienung ist hierbei einfach und erfordert keine zeitraubende Einarbeitung. Der neue Konfigurationsassistent SDnetAssist bietet eine unkomplizierte Einrichtung des Star Diagnosis Systems und SDconnect für den Funkbetrieb. -
Seite 5: Hardware
Star Diagnosis Info Hardware Im folgenden Kapitel werden die Produktmerkmale des SDconnect vorgestellt. Anschlussmöglichkeiten 2.1.1 Anschlussmöglichkeiten am SDconnect Anschluss an ein Star Diagnosis System Anschluss an ein Fahrzeug/ einen Testadapter Der Anschluss des Verbindungskabels am Der Anschluss des Fahrzeugkabels am SDconnect SDconnect erfolgt mittels eines Klapp- erfolgt über einen „Druck-Zug“... -
Seite 6: Anschlussmöglichkeiten An Star Diagnosis Compact
Anschluss an Star Diagnosis compact³ w per Funk Funknetz Straße In dieser Verbindungsart kommunizieren Star Diagnosis compact³ w und SDconnect direkt per Funk miteinander. Bei dieser so genannten Adhoc Verbindung wird kein Access Point benötigt. Die Verbindung von Star Diagnosis zum Internet/Intranet kann über eine LAN- Verbindung in diesem Modus hergestellt werden. - Seite 7 Funk Funknetz Straße In dieser Verbindungsart kommunizieren Star Diagnosis compact SDconnect direkt per Funk miteinander. Bei dieser so genannten Adhoc Verbindung wird kein Access Point benötigt. Die Verbindung von Star Diagnosis zum Internet/Intranet kann über eine LAN- Verbindung in diesem Modus hergestellt werden.
-
Seite 8: Öffnen Des Sdconnect (Zugang Zu Akkufach, Wlan Karte, Speicherkarte)
Star Diagnosis Info Öffnen des SDconnect (Zugang zu Akkufach, WLAN-Karte, SD Speicherkarte) Um an das Akkufach, die WLAN-Karte und die Speicherkarte zu gelangen, kann SDconnect geöffnet werden. Bitte beachten Sie hierfür auch die Bedien- und Warnhinweise. 2.2.1 Entfernen der Abdeckkappe Um die Abdeckkappe zu entfernen benötigen Sie einen Torx Schraubendreher der Größe TX 20. -
Seite 9: Wlan Karte, Akkus Und Sd Speicherkarte Im Sdconnect
Sie bei den zuständigen Behörden. Informieren Sie sich über die landesspezifischen Bestimmungen für den Betrieb drahtloser Kommunikationsnetze in Ihrem Markt. Entfernen Sie gegebenenfalls eine nicht zugelassene Funkkarte aus dem SDconnect. Systemseitige Informationen entnehmen Sie bitte den Dokumentationen, die im Star Diagnosis Lieferumfang enthalten sind, sowie den im Informationssystem INFO bereitgestellten Dokumenten. -
Seite 10: Akkus
Schnell aufladbar mit 1A GoldPeak GP200AAHC Dauerhaft möglicher Entladestrom mind. 2A GoldPeak GP210AAHC Impedanz @1kHz: unter 30mR GoldPeak GP230AAHC Daimler AG Stand 04/08 (Gültigkeit bis Widerruf) Technische Information / Werkstatteinrichtung (GSP/OI) Seite 10 von 34 HPC R800 D-70546 Stuttgart Handbuch SDconnect... -
Seite 11: Sicherheitshinweise Für Akkus
Je nach Zustand der Akkus wird zum Laden ein Formierungszyklus oder der reguläre (kürzere) Ladezyklus gestartet. Der Formierungszyklus startet dann, wenn die Akkus neu, getauscht oder vollständig entladen sind. Die Akkus des SDconnect müssen dann 14 Stunden ununterbrochen geladen werden. Zum Laden schließen Sie den SDconnect an eine externe Stromquelle an. -
Seite 12: Sd Speicherkarte
Im Allgemeinen erfolgt die Steuerung des SDconnect über das Star Diagnosis System. 2.4.1 Nummernclip Die Nummern erlauben eine eindeutige Identifikation und Auswahl des SDconnect. Dies ist für den Funkbetrieb erforderlich und wird 1-10 21-30 während der Konfiguration festgelegt. 11-20 31-40 Jede Nummer darf in der Werkstatt nur einmal vergeben werden, da ansonsten ein fehlerfreier Betrieb nicht sichergestellt ist. -
Seite 13: Display, Tasten Und Symbole
Informationstaste Anzeige der Spannung der Fahrzeugbatterie. Anzeige des im Gerät hinterlegten werkstatteigenen Namens (entspricht Nummernclip) sowie SDconnect Seriennummer. Anzeige der Versionsnummern der SDconnect Software. Daimler AG Stand 04/08 (Gültigkeit bis Widerruf) Technische Information / Werkstatteinrichtung (GSP/OI) Seite 13 von 34... - Seite 14 WLAN Modus aktiv Keine Kabelverbindung verwendet und Bestätigen mit Herunterfahren des SDconnect. Voraussetzungen: SDconnect ist nicht mit Star Diagnosis System verbunden Keine externe Spannungsversorgung angeschlossen und Bestätigen mit Neustart des SDconnect. und Bestätigen mit Wiederherstellung der Werkseinstellungen / Löschen der Konfiguration (Details in Kap.
- Seite 15 Standby Im Display kann der aktuelle Arbeitszustand (hier Standby- Modus) dargestellt werden. Verbindungsstatus im Display Das SDconnect Display und das Deskband stehen miteinander in Verbindung. im Deskband Die Wahl des Betriebsmodus (hier: „Funknetz Straße“) muss in beiden Anzeigen übereinstimmen. Daimler AG Stand 04/08 (Gültigkeit bis Widerruf)
-
Seite 16: Inbetriebnahme Und Konfiguration
Star Diagnosis System, wie auch für SDconnect einige Einstellungen vorgenommen werden. Gegebenenfalls müssen das Star Diagnosis System und SDconnect für den Betrieb im Netzwerk zusätzlich frei geschaltet werden. Bei Verwendung einer MAC-Authentifizierung müssen die MAC-Adressen freigeschaltet werden. Bitte beachten Sie hierzu die Hinweise in Kapitel 3.4. -
Seite 17: Funkbetrieb - Einrichtung Über Das Expertentool Sdconnect Toolkit
System ist nun betriebsbereit Funkbetrieb - Einrichtung über das Expertentool SDconnect Toolkit Die Konfiguration des Funkbetriebs ist auch über das Expertentool SDconnect Toolkit möglich. Details hierzu finden Sie in Kapitel 5. Bitte nutzen Sie diese Alternative nur, wenn Sie über ausreichendes Fachwissen in der Einrichtung von IT-Netzwerken verfügen und nicht den Konfigurationsassistent SDnetAssist und... -
Seite 18: Auslesen Von Mac-Adressen
Star Diagnosis Info Auslesen von MAC-Adressen Sollte Ihr IT-Netzwerk eine MAC-Authentifizierung verwenden, so muss die MAC-Adresse des SDconnect durch Ihren IT- Verantwortlichen für das IT-Netzwerk frei geschaltet werden. Schritt 1: MAC-Adresse SDconnect auslesen Die MAC-Adresse der WLAN-Karte wird nach viermaligem Drücken der... -
Seite 19: Betrieb
Betrieb Nach erfolgreicher Inbetriebnahme können Sie SDconnect zusammen mit Ihrem Star Diagnosis System betreiben. Weitere Informationen zur Auswahl und Einstellung von Verbindungsarten des SDconnect finden Sie im Handbuch SDnetControl. Darüber hinaus gibt es für das Arbeiten mit Star Diagnosis Systemen, ebenso wie im übrigen Werkstattbetrieb, verschiedene Handbücher und Richtlinien. -
Seite 20: Sdconnect Toolkit
Star Diagnosis Info SDconnect Toolkit Mit der Applikation „SDconnect Toolkit“ können Sie SDconnect ohne Installationsassistent konfigurieren. Darüber hinaus bietet die Software die Möglichkeit, Detailinformationen zum SDconnect anzuzeigen, eine Eigendiagnose oder ein manuelles Software-Update durchzuführen. Aufruf von SDconnect Toolkit Schritt 1: Programm aufrufen Rufen Sie SDconnect Toolkit über SDnetControl auf. - Seite 21 Klicken Sie auf „Name wählen“ und es öffnet sich ein neues Fenster. Name wählen Wählen Sie in dem neuen Fenster einen freien Namen, der noch für keinen anderen SDconnect vergeben wurde, in dem Sie auf die entsprechende Nummer klicken (z.B. 21, gelb). Hinweis: Bereits vergebene Namen sind ausgegraut dargestellt.
- Seite 22 Hinweis: Sollte in Ihrer Werkstatt keine IT-Infrastruktur vorhanden sein (Access Points), ist dieser Schritt zu überspringen. Mit den „WLAN Parametern Werkstatt“ wird Ihr SDconnect in das Funknetz der Werkstatt eingebunden. Haken Sie das weiße Kästchen neben „WLAN Parameter Werkstatt“ an, um das Dropdown-Menü zu öffnen und die WLAN Parameter Werkstatt Eingabefelder zu aktivieren.
-
Seite 23: Anzeige Von Detailinformationen Mit Sdconnect Toolkit
Anzeige von Detailinformationen mit SDconnect Toolkit Bitte beachten Sie, dass zur Anzeige der Informationen die externe Stromversorgung des SDconnect sichergestellt sein muss (z.B. über den Testadapter). Eine Kabelverbindung ist nicht erforderlich. Schritt 1: Menüeintrag auswählen Klicken Sie in SDnetControl im Reiter „Konfiguration → MUX“... -
Seite 24: Durchführen Der Eigendiagnose Mit Sdconnect Toolkit
Über „Drucken“ können die Konfigurationseinstellungen des ausgewählten SDconnect ausgedruckt werden. Durchführen der Eigendiagnose mit SDconnect Toolkit Bitte beachten Sie, dass zur Eigendiagnose des SDconnect die externe Stromversorgung des SDconnect sichergestellt sein muss (z.B. über den Testadapter). Eine Kabelverbindung ist nicht erforderlich. - Seite 25 Schritt 2: SDconnect auswählen Links im Fenster finden Sie eine Liste der bekannten (jemals im System angemeldeten) SDconnect. Klicken Sie einfach auf einen SDconnect, für den Sie eine Eigendiagnose durchführen möchten. Hierfür muss der SDconnect erreichbar sein, d.h. es muss...
-
Seite 26: Aktualisierung Der Software Mit Sdconnect Toolkit
Star Diagnosis Info Aktualisierung der Software mit SDconnect Toolkit Bitte beachten Sie, dass zur Aktualisierung der Software die externe Stromversorgung des SDconnect sichergestellt sein muss (z.B. über den Testadapter). Eine Kabelverbindung ist nicht erforderlich. Schritt 1: Menüeintrag auswählen Klicken Sie in SDnetControl im Fenster „Konfiguration →... -
Seite 27: Hilfe Im Fehlerfall
Bei Anzeige „Check Batteries“ UHD kontaktieren. SDconnect Display SDconnect lässt sich nicht Hierbei handelt es sich um keinen Fehler. Es ist nicht möglich, dass SDconnect ausschalten komplett auszuschalten (Display leer). SDconnect lässt sich lediglich in den Standby – Modus schalten. - Seite 28 Kann weder per WLAN noch per Kabel eine Verbindung hergestellt werden: SDconnect defekt, Austausch über UHD veranlassen. MUX Verbindungsfehler a. Betriebsart des Star Diagnosis System und des SDconnect (Funknetz (Error Code (1.2) 501.9901) Straße, Funknetz Werkstatt, Kabel) überprüfen müssen gleich sein.
-
Seite 29: User Help Desk (Uhd)
Der UHD unterstützt Sie bei: allen DV-technischen Fragen zu Ihrem Star Diagnosis System Problemen mit der Star Diagnosis Hardware (Star Diagnosis System, SDconnect) Problemen mit Betriebssystem (Windows XP) Ihres Star Diagnosis Systems Problemen mit der Anwendungssoftware des Star Diagnosis Systems und SDconnect Benutzerfragen ‘Wie kann die Funktion...’, ‘Was ist zu tun, wenn…’... -
Seite 30: Warn- Und Bedienhinweise
Es wird nicht für jede Komponente spezielle Sicherheitshinweise geben, da diese für nicht aufgeführte Komponenten sinngemäß übertragbar sind. Beachten Sie über dieses Dokument hinaus auch die Hinweise zur Nutzung des SDconnect im „Handbuch für Star Diagnosis Anwender“ und in den AGB Ihres Systems. - Seite 31 Versorgungsquellen kann zu Beschädigungen oder Fehlfunktionen des Gerätes führen! Bedienen Sie die Tastatur des SDconnect nur mit den Fingern, niemals mit spitzen oder scharfen Gegenständen. Achten Sie darauf, die Kunststoff-Abdeckung der Flüssigkristallanzeige nicht mit scharfen oder spitzen Gegenständen zu beschädigen.
-
Seite 32: Reinigung Des Sdconnect
Bedienfeld Ihres SDconnect angegriffen. Aufgaben bei Rücksendung eines SDconnect Sollte Ihr SDconnect für eine Rücksendung vorgesehen sein, so müssen Sie diesen für den Rückversand wie folgt vorbereiten. Stellen Sie sicher, dass: Die Akkus aus dem System entnommen sind und der Verschlussmechanismus für das Akkufach wieder sachgerecht angebracht wurde (siehe Kapitel 2.2). -
Seite 33: Zertifikate
Star Diagnosis Info Zertifikate Zertifikate SDconnect Für folgende Konformitätszertifikate liegen die erforderlichen Urkunden nach den jeweiligen Zertifizierungssystemen in der jeweils gültigen Fassung vor. Elektromagnetische Verträglichkeit (CE-Konformität) USA Federal Communications Commission (FCC) Statement cUL - Zertifizierung GOST - Zertifizierung MIC EMC - Zertifizierung e-Mark - Zertifizierung VCCI –... - Seite 34 IC RSS-210 Issue 5 with amendment November 30, 2002 IC RSS-210 Issue 5 clause 6.2.2(o) FCC 47 CFR Part 15 subpart C Daimler AG Stand 04/08 (Gültigkeit bis Widerruf) Technische Information / Werkstatteinrichtung (GSP/OI) Seite 34 von 34 HPC R800 D-70546 Stuttgart Handbuch SDconnect...
