Indicações gerais de segurança
Para a montagem/desmontagem das estruturas de suporte montadas
(caixa do tejadilho, porta-esquis, etc.), devem observar-se as respetivas
instruções de montagem.
Tenha em conta as dimensões do veículo alteradas pelos suportes para
barras de transporte montados.
Por motivos de segurança e poupança de combustível, os suportes para
barras de transporte devem ser desmontados em caso de não utilização
do veículo.
Não entre com o veículo numa estação de lavagem automática com os
suportes básicos montados.
Montagem

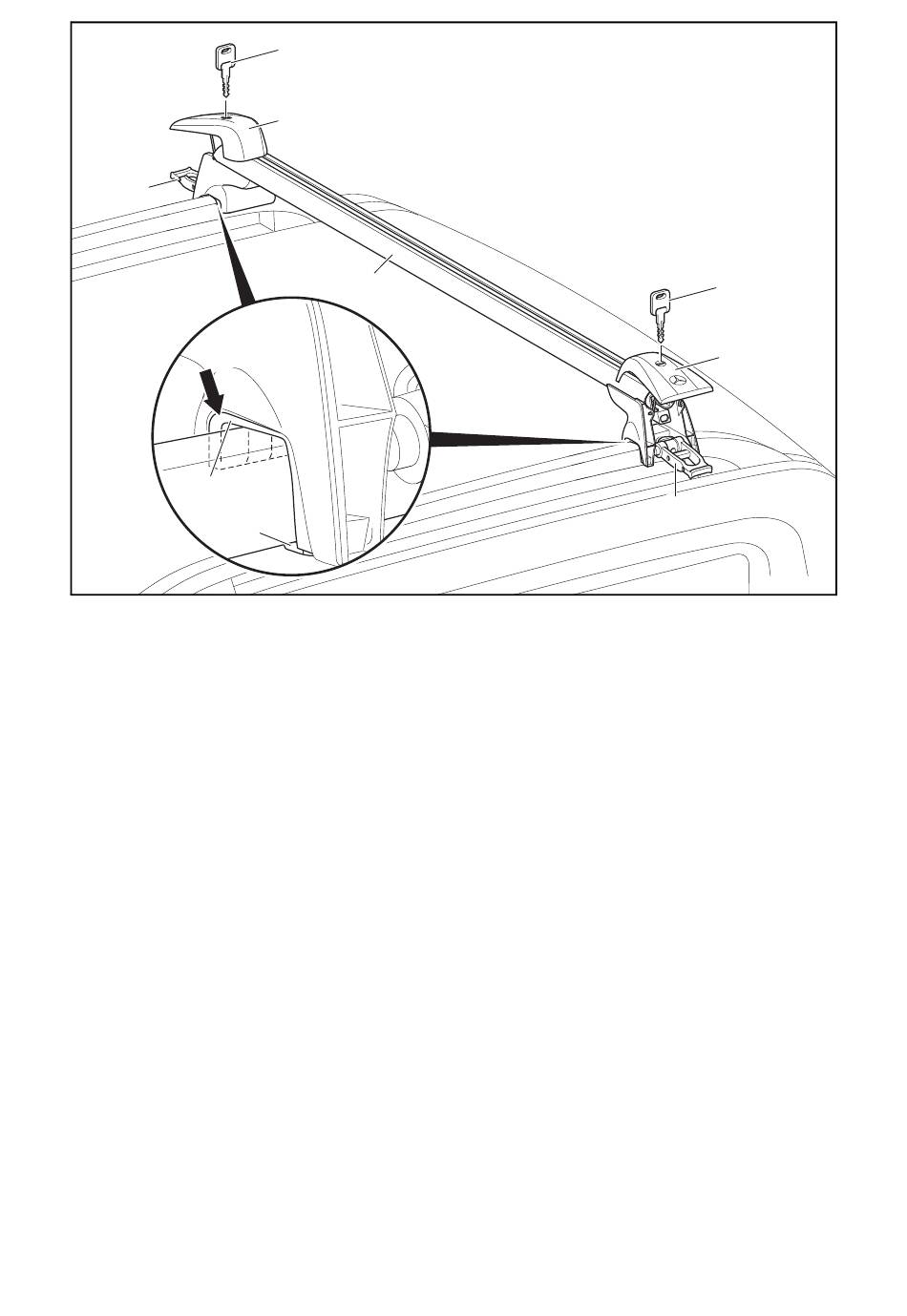

A montagem/desmontagem é apresentada no suporte para barras de
transporte traseiro (2). A montagem/desmontagem do suporte para
barras de transporte dianteiro (1) deve realizar-se de modo análogo.
A montagem do suporte para barras de transporte dianteiro (1) é
executada imediatamente atrás do pé dianteiro das barras de tejadilho.
Proceda à montagem com a ajuda de uma segunda pessoa.
1. Abra e levante as coberturas (10), de ambos os lados, com a
chave (3).
2. Vire o dispositivo de aperto rápido (11) lentamente para baixo, até
engatar de modo percetível.
3
10
2
13
12
Importante!
Não toque no tejadilho do veículo com o dispositivo de aperto
rápido. Caso contrário, pode riscar ou danificar a pintura.
3. Desenrosque o dispositivo de fixação rápida (11) no sentido
contrário ao dos ponteiros do relógio, até ao batente.
4. Instale o suporte de barras de transporte (2) com união positiva
imediatamente diante do pé traseiro da barra de tejadilho.
5. Rode o dispositivo de aperto rápido (11) no sentido dos ponteiros do
relógio, até engatar de modo audível/percetível e ficar na horizontal.
6. Vire o dispositivo de fixação rápida (11) para cima, até ao batente. A
garra tensora (12) e os apoios (13) devem encostar às barras de
tejadilho.
7. Vire as coberturas (10), de ambos os lados, para baixo e feche-as
com a chave (3).
- 56 -
3
10
11
M+P-03F-9512
