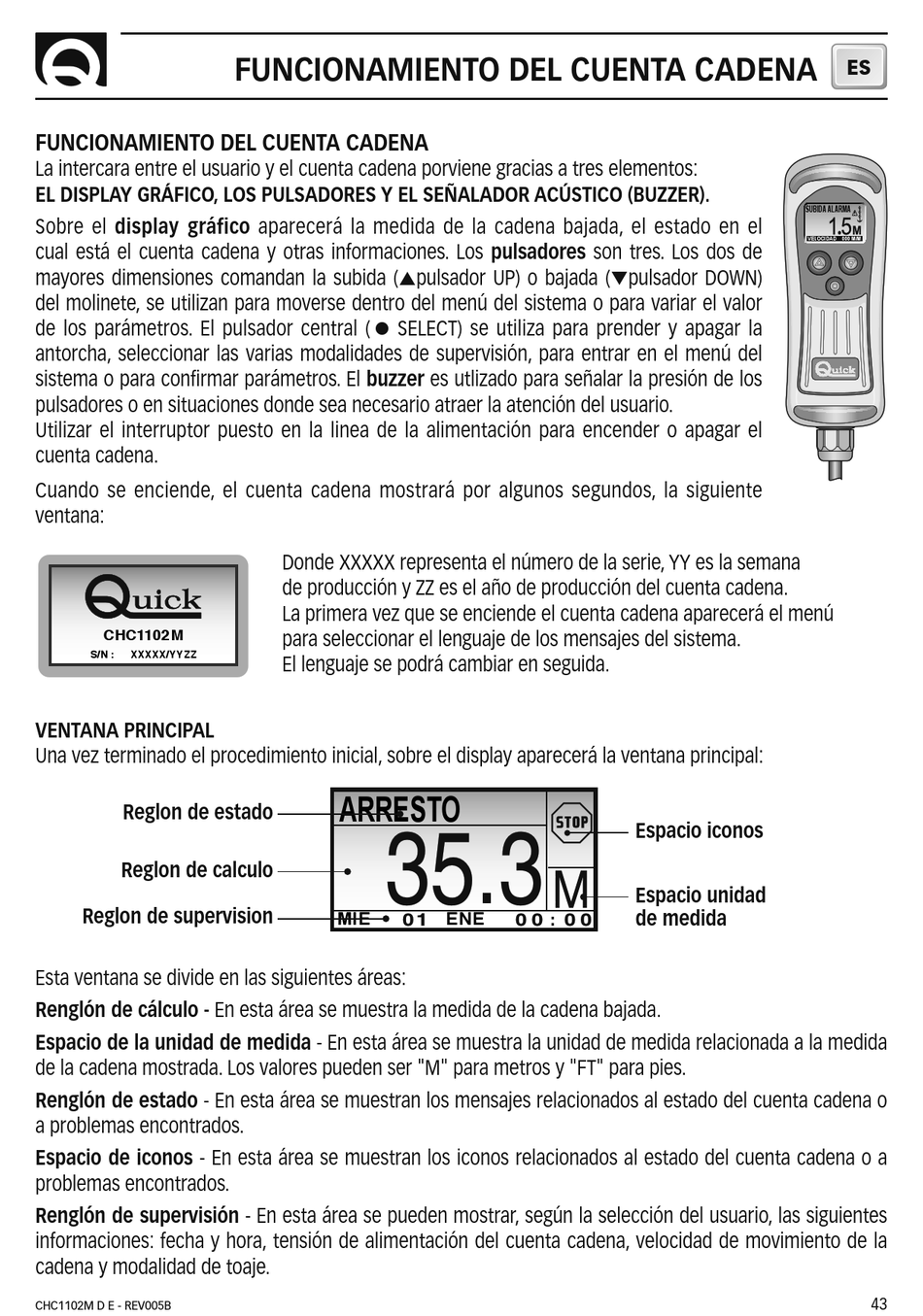

FUNCIONAMIENTO DEL CUENTA CADENA

La intercara entre el usuario y el cuenta cadena porviene gracias a tres elementos:
EL DISPLAY GRÁFICO, LOS PULSADORES Y EL SEÑALADOR ACÚSTICO (BUZZER).
Sobre el display gráfico aparecerá la medida de la cadena bajada, el estado en el
cual está el cuenta cadena y otras informaciones. Los pulsadores son tres. Los dos de
mayores dimensiones comandan la subida (
del molinete, se utilizan para moverse dentro del menú del sistema o para variar el valor
de los parámetros. El pulsador central (
antorcha, seleccionar las varias modalidades de supervisión, para entrar en el menú del
sistema o para confirmar parámetros. El buzzer es utlizado para señalar la presión de los
pulsadores o en situaciones donde sea necesario atraer la atención del usuario.
Utilizar el interruptor puesto en la linea de la alimentación para encender o apagar el
cuenta cadena.
Cuando se enciende, el cuenta cadena mostrará por algunos segundos, la siguiente
ventana:
CHC1102M
S/N : XXXXX/YYZZ

VENTANA PRINCIPAL

Una vez terminado el procedimiento inicial, sobre el display aparecerá la ventana principal:
Reglon de estado
Reglon de calculo
Reglon de supervision
Esta ventana se divide en las siguientes áreas:
Renglón de cálculo - En esta área se muestra la medida de la cadena bajada.
Espacio de la unidad de medida - En esta área se muestra la unidad de medida relacionada a la medida
de la cadena mostrada. Los valores pueden ser "M" para metros y "FT" para pies.
Renglón de estado - En esta área se muestran los mensajes relacionados al estado del cuenta cadena o
a problemas encontrados.
Espacio de iconos - En esta área se muestran los iconos relacionados al estado del cuenta cadena o a
problemas encontrados.
Renglón de supervisión - En esta área se pueden mostrar, según la selección del usuario, las siguientes
informaciones: fecha y hora, tensión de alimentación del cuenta cadena, velocidad de movimiento de la
cadena y modalidad de toaje.
CHC1102M D E - REV005B
FUNCIONAMIENTO DEL CUENTA CADENA
p
=
SELECT) se utiliza para prender y apagar la
Donde XXXXX representa el número de la serie, YY es la semana
de producción y ZZ es el año de producción del cuenta cadena.
La primera vez que se enciende el cuenta cadena aparecerá el menú
para seleccionar el lenguaje de los mensajes del sistema.
El lenguaje se podrá cambiar en seguida.
ARRESTO
MIE
pulsador UP) o bajada (
ENE
q
pulsador DOWN)
Espacio iconos
Espacio unidad
de medida
ES
SUBIDA ALARMA
VELOCIDAD 000 M/M
43
