INSTALLATION DER DATENLEITUNG MIT ABSCHLUSSWIDERSTAND
Für eine einwandfreie Datenübertragung zwischen mehreren Kettenzählinstrumenten ist eine Installation
eines Abschlusswiderstandes (150 Ohm) unerlässlich.

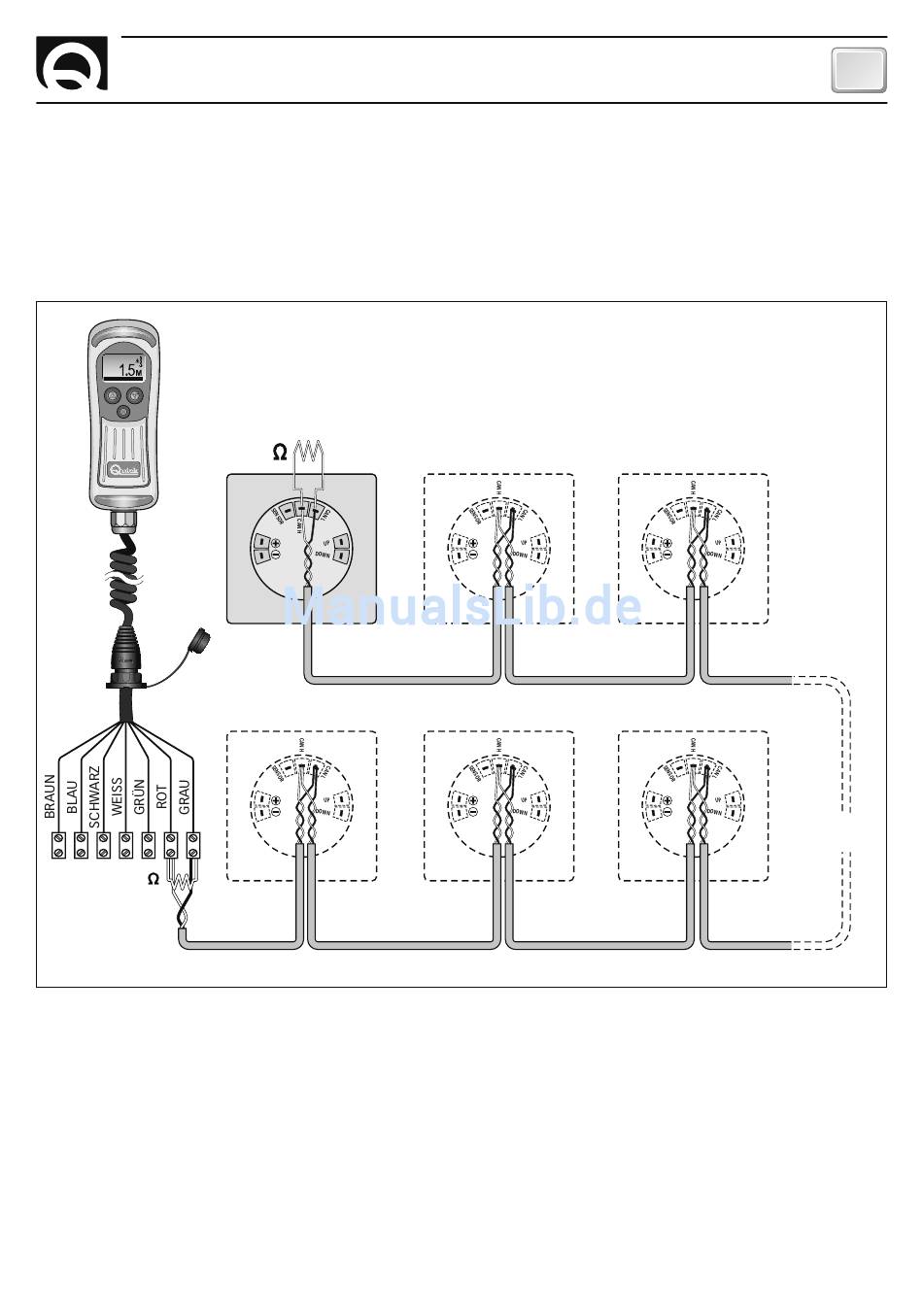

Der Widerstand muss zwischen den Signalen CANH und CANL des ersten und des letzten Gerätes, aus de-
nen sich das Netz zusammensetzt, angeschlossen werden, wie es im nachfolgenden Schema dargestellt
wird:
AUFHOLEN
GESCHWIND 000 M/M
20
150
Keinen Abschlusswiderstand einbauen, wenn nur ein einziges Gerät verwendet wird.
CHC1102M D E - REV005B
150
1
19
INSTALLATION
2
18
DE
3
17
GERÄTES
VON 5 BIS 16
11
