INSTALACIÓN DE LOS TERMINALES
Para poder hacer funcionar correctamente la transmisión de datos entre más cuenta cadenas es indi-
spensable la instalación de los terminales (150 ohm).

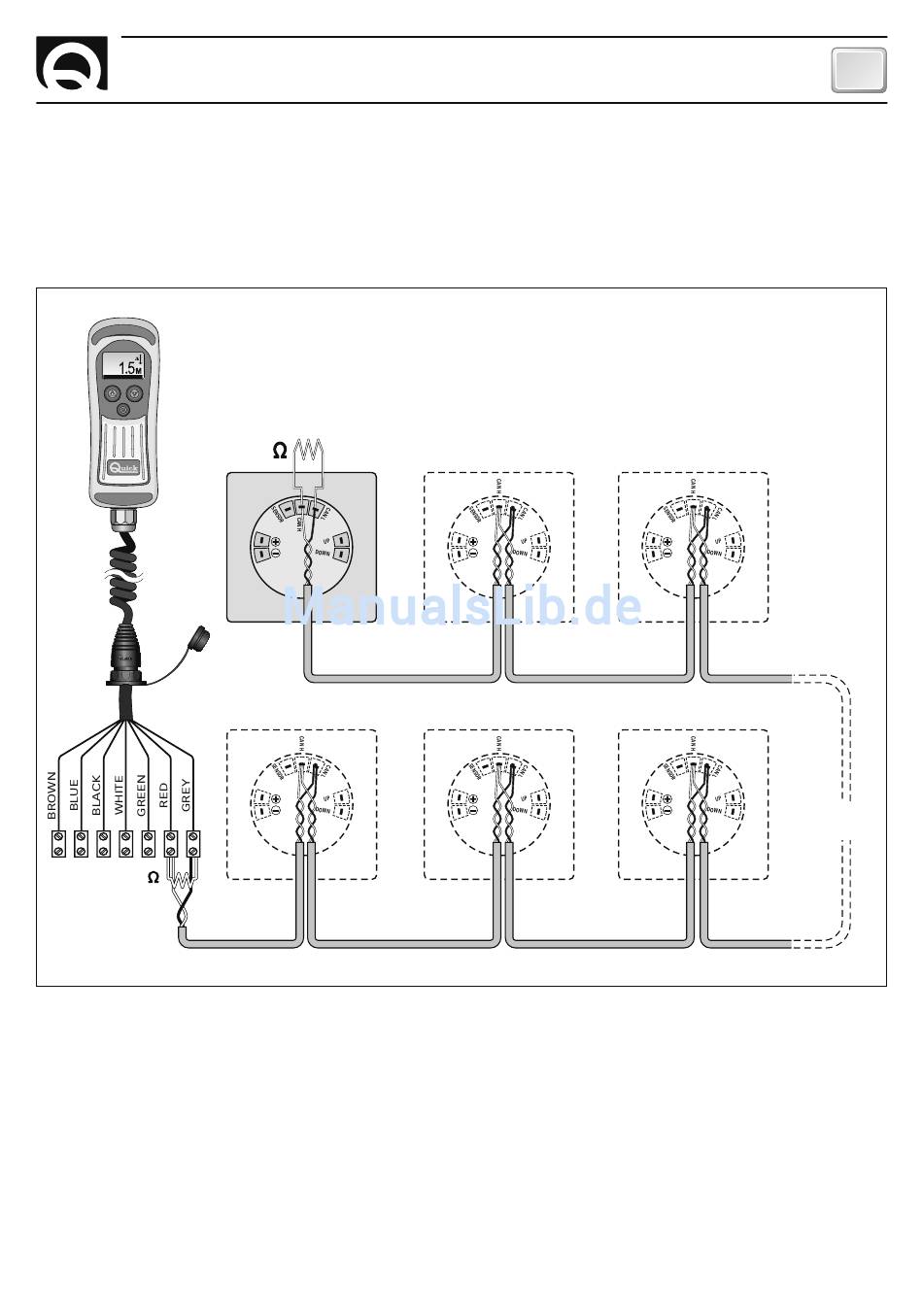

El terminal tiene que ser insertado entre las segnales CANH y CANL del primero y del último cuenta cade-
na que componen la red, como está mostrado en el siguiente esquema:
SUBIDA ALARMA
VELOCIDAD 000 M/M
20
150
No instalar el terminal si se tiene un solo cuenta cadena.
CHC1102M D E - REV005B
150
1
19
INSTALACIÓN
2
18
ES
3
17
INSTRUMENTOS
DESDE 5 A 16
41
