LA INSTALACIÓN DEL CUENTA CADENA ES DIVIDIDA EN TRES FASES:
instalación del sensor en el molinete, instalación de la toma y conexión electrica.
Molinete Quick
®
Todos los molinetes Quick
cadena CHC 1102 M.
Otros molinetes
El cuenta cadena, para poder medir la longitud de cadena bajada, tiene que contar el número de vueltas
que cumple el engranaje que mueve la cadena (barboten). Junto con el cuenta cadena suministramos el
kit sensor que está compuesto por un imán cilindrico, un sensor de campo magnético y dos adaptadores
pálsticos para fijar el sensor. El imán tendrá que ser fijado a la barboten mientras el sensor magnético ten-
drá que ser fijado a la base del molinete.
En seguida será descrito un procedimiento de instalación tìpica. No es posible describir un procedimiento
que se pueda aplicar a todos los tipos de molinetes. Adaptar éste procedimiento para satisfacer los pro-
pios requisitos.

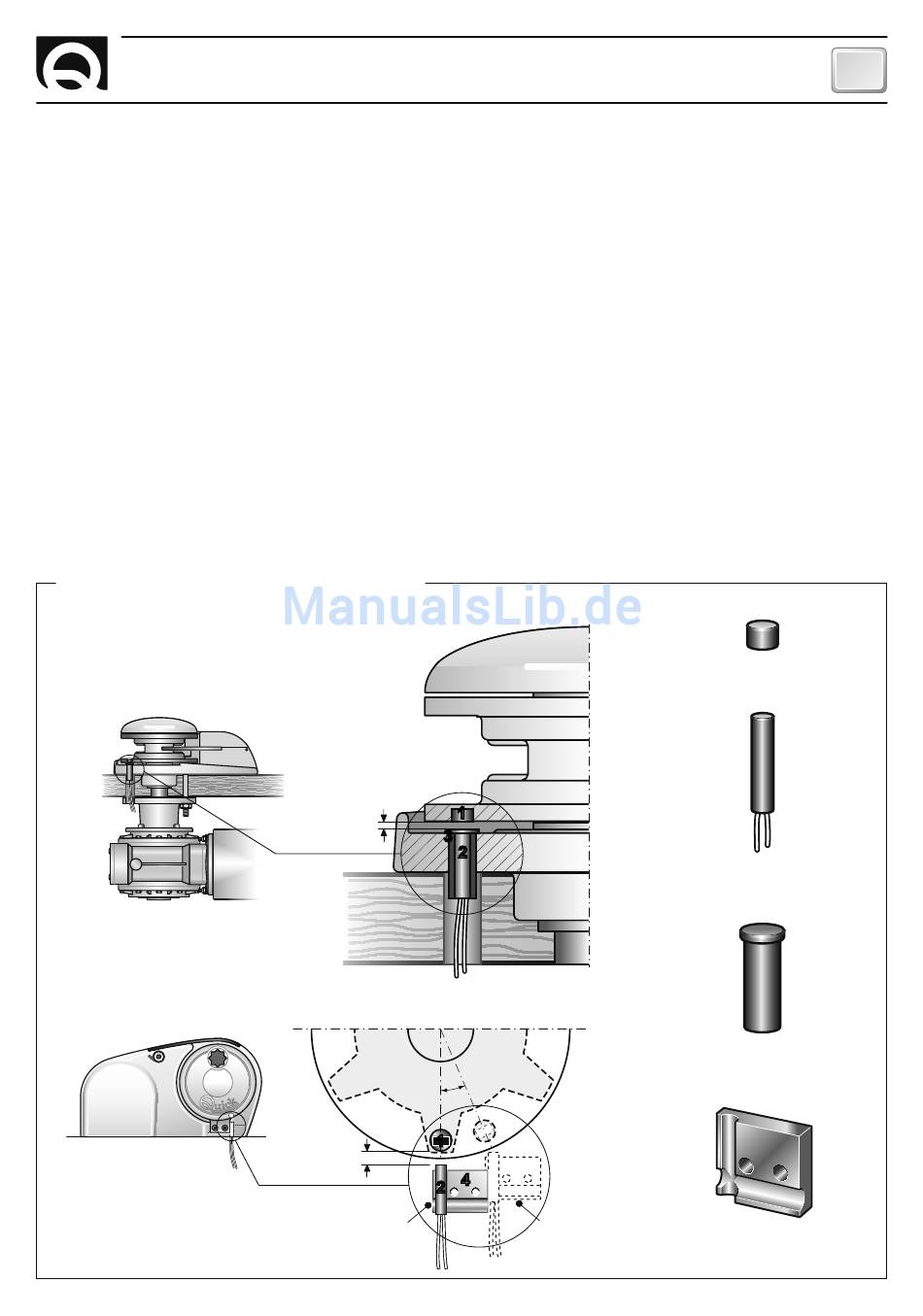

EJEMPLOS DE INSTALACIÓN DEL SENSOR
Molinete con eje vertical
Molinete con eje horizontal
CHC1102M D E - REV005B
® están ya dotados, de serie, del sensor apto para ser utilizado con el cuenta
Max. 10 mm
Max. 10 mm
Installación
ideal
1 1
3 3
2 2
± 20°
1 1
2 2
4 4
2 2 2 2
Proximidad
maxima
INSTALACIÓN
1
IMŸN
2
SENSOR
3
ADAPTADORES
4
ADAPTADORES
