ENTNAHME DER FERNBEDIENUNG AUS DER HALTERUNG

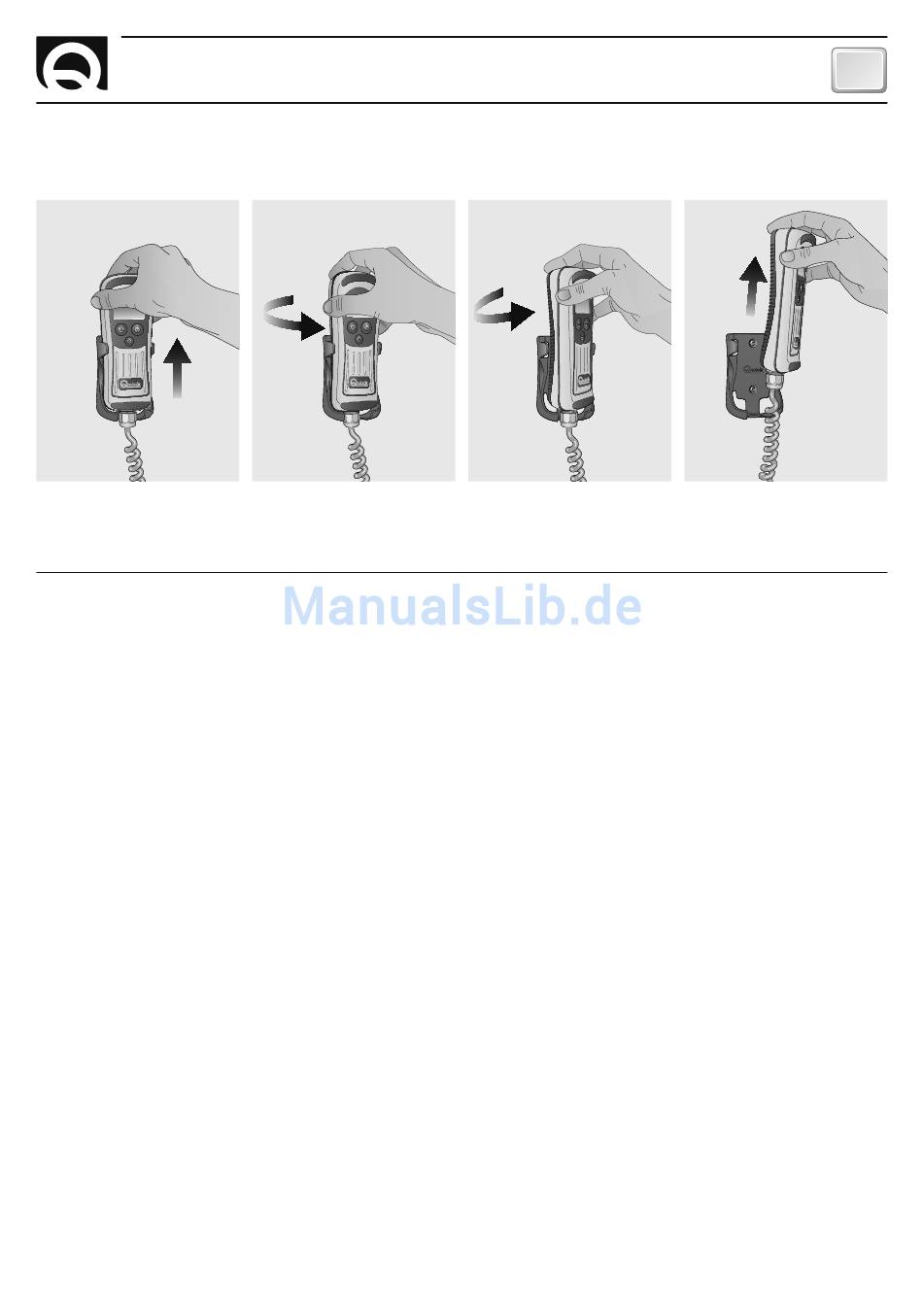

Die Kettenzähler ist nach den Anweisungen in der dargestellten Sequenz aus der Halterung zu nehmen:
Die Kettenzähler einige Zentimeter anheben, sie in eine oder die andere Richtung drehen und herauszie-
hen; die Kettenzähler angehoben aus der Halterung herausziehen.

STROMANSCHLUSS

Das Kettenzählgerät entspricht den EMC-Standardvorgaben (elektromagnetische Kompatibilität), Voraus-
setzung dafür ist allerdings eine korrekte Installation, um die eigenen Leistungen sowie diejenigen der in
der Nähe positionierten Instrumente nicht zu beeinflussen.
Aus diesem Grund müssen die Kabel des Geräts mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen
Bei der Ausführung der Stromanlage des Geräts müssen die nachfolgend beschriebenen Regeln eingehal-
ten werden:
• Das Kettenzählgerät erst dann mit Strom versorgen, nachdem man die Richtigkeit aller elektrischen An-
schlüsse überprüft hat.
• Einen Schalter einschalten, um das Gerät ein- und auszuschalten. Den Schalter so positionieren, dass
man ihn leicht erreichen kann, falls man das Gerät in einer Gefahrensituationen ausschalten muss.
• Eine flinke Sicherung mit 4A an der Zuleitung des Geräts einsetzen.
• Den Querschnitt der Speisekabel des Geräts sowie derjenigen für die Steuerung der Schütze korrekt in
Abhängigkeit zu deren Länge bemessen.
• Zum Speisen des Geräts darf keinesfalls die Spannung der Motorenbatterie genutzt werden.
• Für den Anschluss der Datenschnittstelle (Signale CANH und CANL) ein nicht abgeschirmtes Kabel
mit einem verflochtenem Drähtepaar verwenden (Querschnitt 0.25/ 0.35 mm
100/150 Ohm).
• Die maximale Gesamtlänge des Datenkabels darf nicht mehr als 100 Meter betragen.
• Die elektrische Anlage des Bootes sieht die Möglichkeit vor, die Ankerwinde über Hilfssteuerungen zu
steuern.
CHC1102M D E - REV005B
INSTALLATION
AWG 22/24, Impedanz
