INSTALACIÓN DE LA TOMA
En seguida será descrito un procedimiento de instalación tìpico. No es posible describir un procedimiento que
se pueda aplicar a todas las situaciones. Adaptar éste procedimiento para satisfacer los propios requisitos.
Escoger la posición más apta donde alojar la toma siguiendo estos criterios:
• La toma tiene que ser instalada en modo que sea fácilmente alcanzable para el usuario
• Escoger una posición que sea limpia, lisa y plana.
• Tiene que ser presente un acceso atrás del plano de donde se fija la toma, para la instalación y la manu-
tención.
• Tiene que haber espacio suficiente atrás de la posición escogida para el pasaje del cable de la toma.
• La parte posterior de la toma tiene que ser protegida contra el contacto con el agua o humedad.
• Poner particular atención cuando se hacen los agujeros en los paneles o sobre partes de la embarca-
ción. Estos agujeros no tienen que debilitar o causar daños a la estructura de la embarcación.
El cuenta cadena responde a los estándares EMC (compatibilidad electromagnética) pero se requiere una
correcta instalación para no comprometer las propias prestaciones y las de los instrumentos puestos en su
proximidad.
Por éste motivo el cuenta cadena tiene que estar lejos por lo menos:
• 25 cm del compás.
• 50 cm de cualquier aparato radio-receptor.
• 1 m de cualquier aparato radio-transmisor (excluido SSB).
• 2 m de cualquier aparato radio-transmisor SSB.
• 2 m del recorrido del haz del radar.

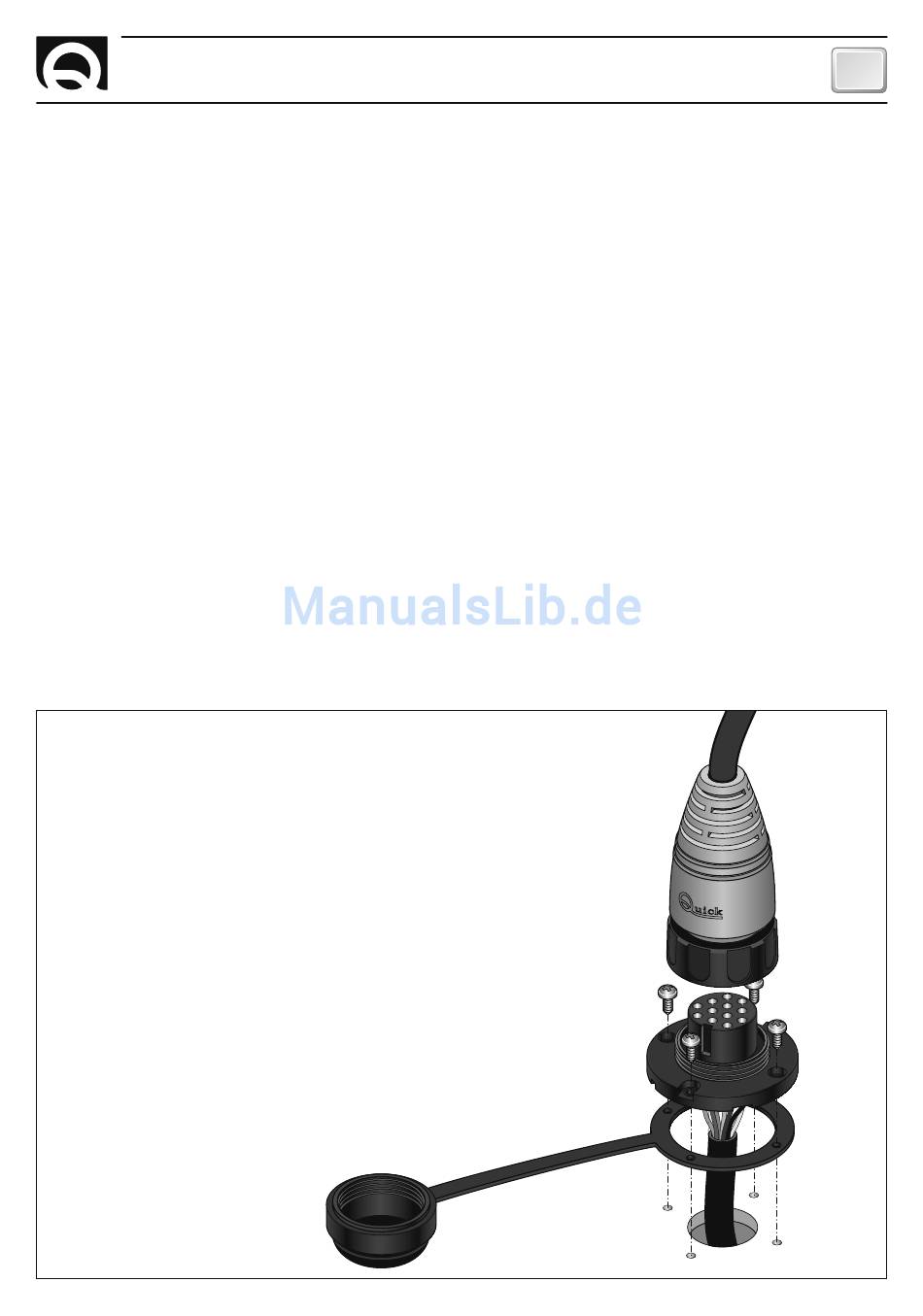

Instalación de la toma
Después de haber escogido donde posicionar el instrumento,
proceder como se muestra a continuación:
• Posicionar la plantilla (suministrada con el instrumento)
sobre la superficie donde será instalada la toma.
• Marcar el centro de cada agujero.
• Hacer el agujero para el pasaje del cable de la toma con
una fresa de diámetro 25 mm (1").
• Quitar la plantilla y eventuales babas presentes en los
agujeros.
• Aplicar la guarnición en la base de la toma.
• Introducir el cable en el agujero hecho.
• Fijar la toma atornillando los 4 tornillos suministrados.
