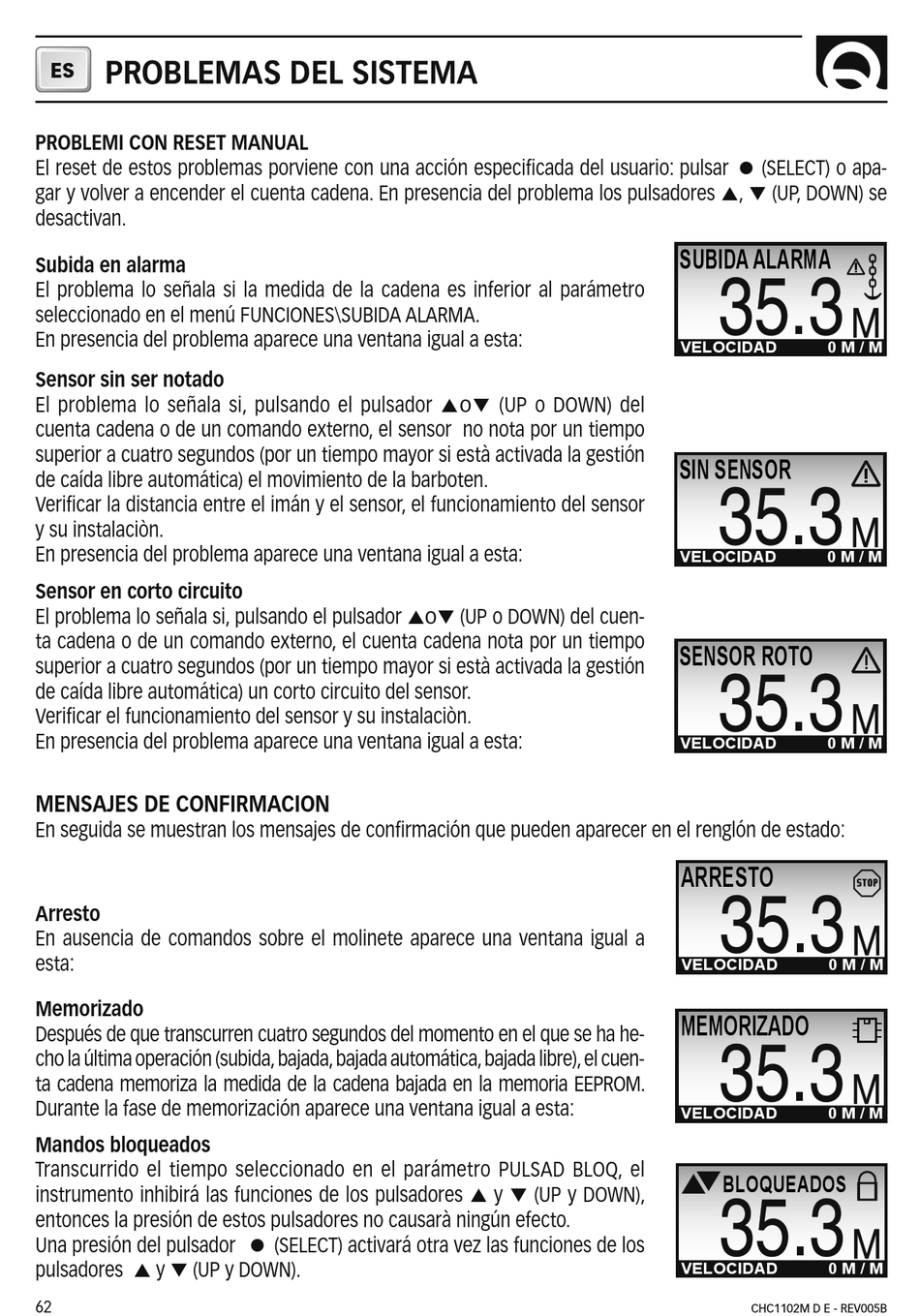

PROBLEMAS DEL SISTEMA
ES
PROBLEMI CON RESET MANUAL
El reset de estos problemas porviene con una acción especificada del usuario: pulsar
gar y volver a encender el cuenta cadena. En presencia del problema los pulsadores
desactivan.
Subida en alarma
El problema lo señala si la medida de la cadena es inferior al parámetro
seleccionado en el menú FUNCIONES\SUBIDA ALARMA.
En presencia del problema aparece una ventana igual a esta:
Sensor sin ser notado
El problema lo señala si, pulsando el pulsador
cuenta cadena o de un comando externo, el sensor no nota por un tiempo
superior a cuatro segundos (por un tiempo mayor si està activada la gestión
de caída libre automática) el movimiento de la barboten.
Verificar la distancia entre el imán y el sensor, el funcionamiento del sensor
y su instalaciòn.
En presencia del problema aparece una ventana igual a esta:
Sensor en corto circuito
El problema lo señala si, pulsando el pulsador
ta cadena o de un comando externo, el cuenta cadena nota por un tiempo
superior a cuatro segundos (por un tiempo mayor si està activada la gestión
de caída libre automática) un corto circuito del sensor.
Verificar el funcionamiento del sensor y su instalaciòn.
En presencia del problema aparece una ventana igual a esta:
MENSAJES DE CONFIRMACION
En seguida se muestran los mensajes de confirmación que pueden aparecer en el renglón de estado:
Arresto
En ausencia de comandos sobre el molinete aparece una ventana igual a
esta:
Memorizado
Después de que transcurren cuatro segundos del momento en el que se ha he-
cho la última operación (subida, bajada, bajada automática, bajada libre), el cuen-
ta cadena memoriza la medida de la cadena bajada en la memoria EEPROM.
Durante la fase de memorización aparece una ventana igual a esta:
Mandos bloqueados
Transcurrido el tiempo seleccionado en el parámetro PULSAD BLOQ, el
instrumento inhibirá las funciones de los pulsadores
entonces la presión de estos pulsadores no causarà ningún efecto.
Una presión del pulsador
p q
pulsadores y (UP y DOWN).
62
p
=
(SELECT) activará otra vez las funciones de los
p q
o (UP o DOWN) del
q
o (UP o DOWN) del cuen-
p q
y (UP y DOWN),
=
(SELECT) o apa-
p q
, (UP, DOWN) se
SUBIDA ALARMA
VELOCIDAD 0 M / M
SIN SENSOR
VELOCIDAD 0 M / M
SENSOR ROTO
VELOCIDAD 0 M / M
ARRESTO
VELOCIDAD 0 M / M
MEMORIZADO
VELOCIDAD 0 M / M
BLOQUEADOS
VELOCIDAD 0 M / M
CHC1102M D E - REV005B
