EXTRACCIÓN DEL CUENTA CADENA DEL SOPORTE

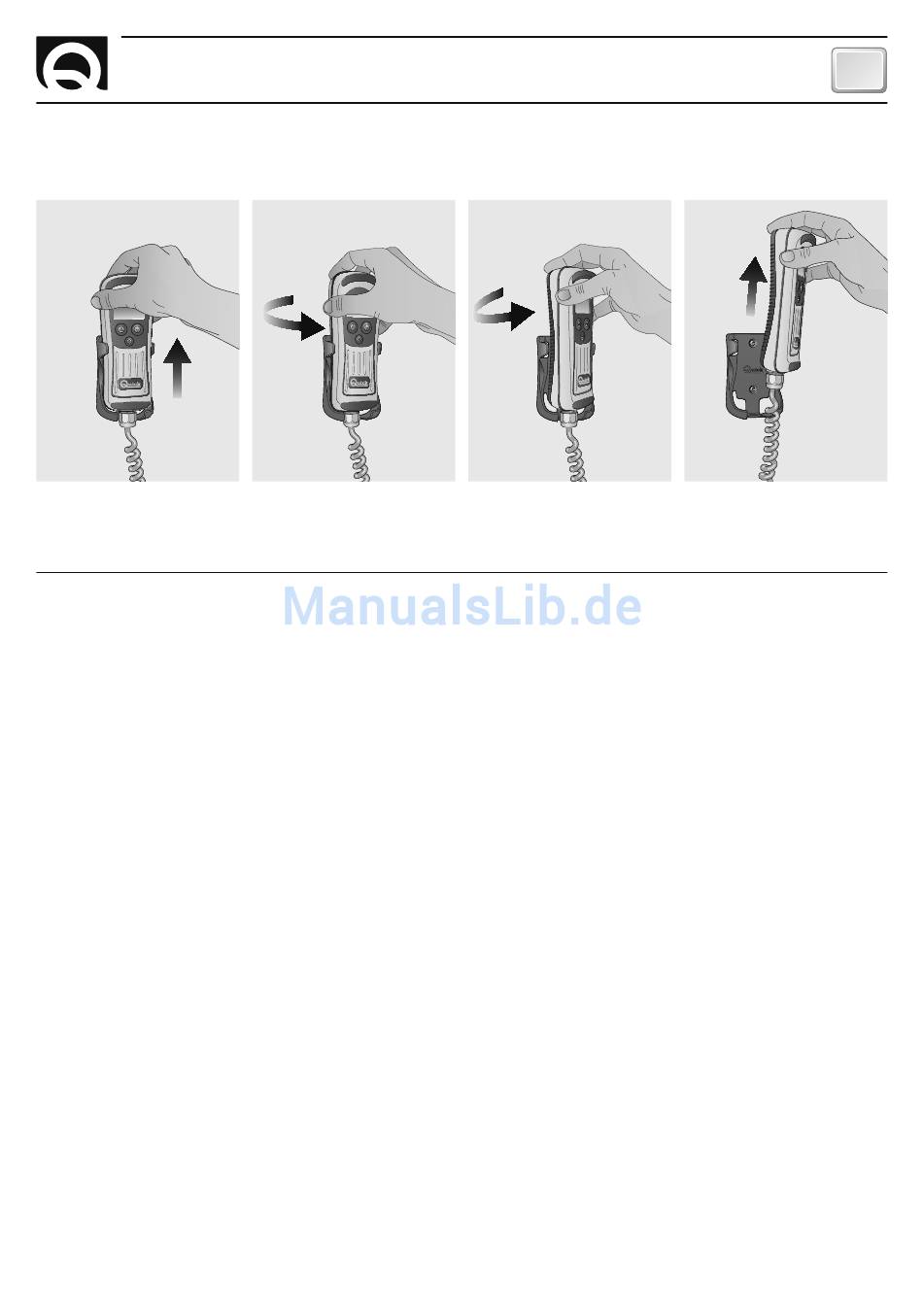

Para extraer el cuenta cadena del soporte, seguir las indicaciones presentes en la secuencia ilustrada:
Quitar el cuenta cadena de su suporte alzandolo de cualquier centímetro, voltearlo o en un senso o en el
otro; extraer el cuenta cadena del suporte alzandolo.
CONEXIÓN ELÉCTRICA
El cuenta cadena responde a los estándares EMC (compatibilidad electromagnética) pero se requiere una
correcta instalación para no comprometer las propias prestaciones y las de los instrumentos puestos en
su proximidad. Por éste motivo el cuenta cadena tiene que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para la realizar la instalación electrica relacionada con el cuenta
cadena:
• Alimentar el cuenta cadena solo después de haber realizado y verificado la exactitud de todas las
conexiones electricas.
• Montar un interruptor para encender y apagar el aparato; posicionar el interruptor en modo que se
pueda alcanzar facilmente en caso de que sea necesario apagar el aparato para evitar situaciones de
peligro.
• Montar un fusible rápido de 4A en la linea de alimentación del cuenta cadena.
• Escoger correctamente la sección de los cables de alimentación del cuenta cadena y de comando de
los teleruptores en función de su longitud.
• No utlizen la tensión que procede del grupo de baterìas motores para alimentar el cuenta cadena.
• Utilizar como conexión para la transmisión de las señales CANH y CANL un cable sin esgrima con una
pareja trenzada (sección 0.25/0.35 mm
• La longitud máxima total del cable de datos no tiene que superar 100 metros.
• En la instalación eléctrica de la embarcación tener en cuenta de comandar el molinete trámite
comandos auxiliares.
