INSTALACIÓN
ES
Conexión del instrumento
Después de haber instalado la toma como descrito primero, proseguir como se describe en seguida:
• Hacer girar el anillo de la tapa de protección en el sentido contrario de las manecillas del reloj.
• Introducir el enchufe del instrumento en su toma haciendo atención al sentido de introducción.
• Hacer girar el anillo del enchufe en el sentido de las manecillas del reloj hasta cerrarla
completamente.
Desconexión del instrumento
• Girar el anillo del enchufe en el sentido contrario de las manecillas del reloj y extraerlo.
• Cubrir la toma con su tapa, haciendo girar el anillo en el sentido de las manecillas del reloj.
ATENCIÓN: asegurarse de cubrir la toma con su tapa, cuando el instrumento está desconectado.

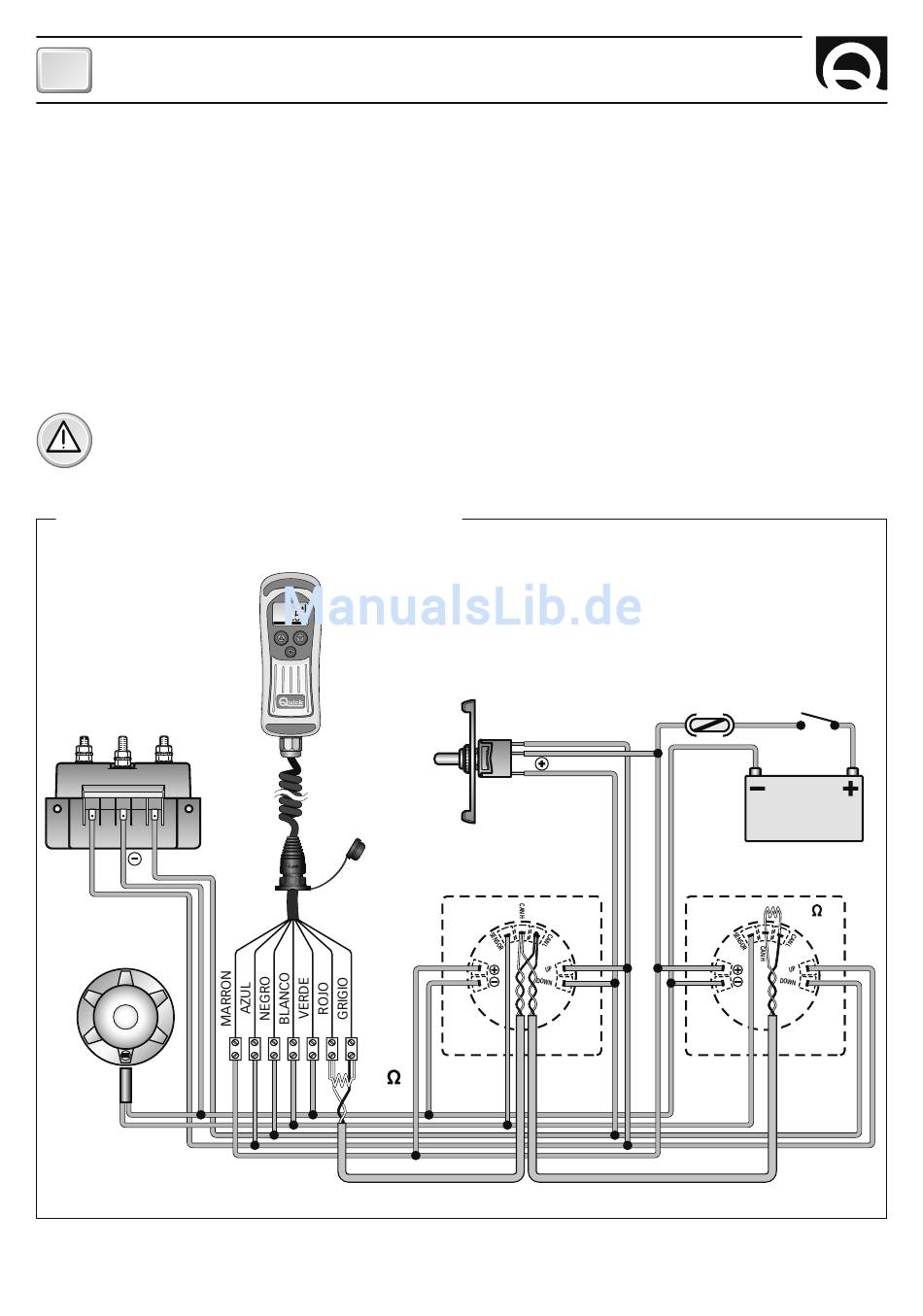

ESQUEMA ELÉCTRICO DE LAS CONEXIONES:
CAJA DE LOS TELRERUPTORES/
TELEINVERTIDORES
SOBRE ABAJO
BARBOTEN
SENSOR
40
SUBIDA ALARMA
VELOCIDAD 000 M/M
COMANDO
AUXILIAR
150
SOBRE
ABAJO
CHC 1102 M
FUSIBLE
INTERRUPTOR
RAPIDO 4A
BATERÍA
12/24 V
CHC 1102 M
150
