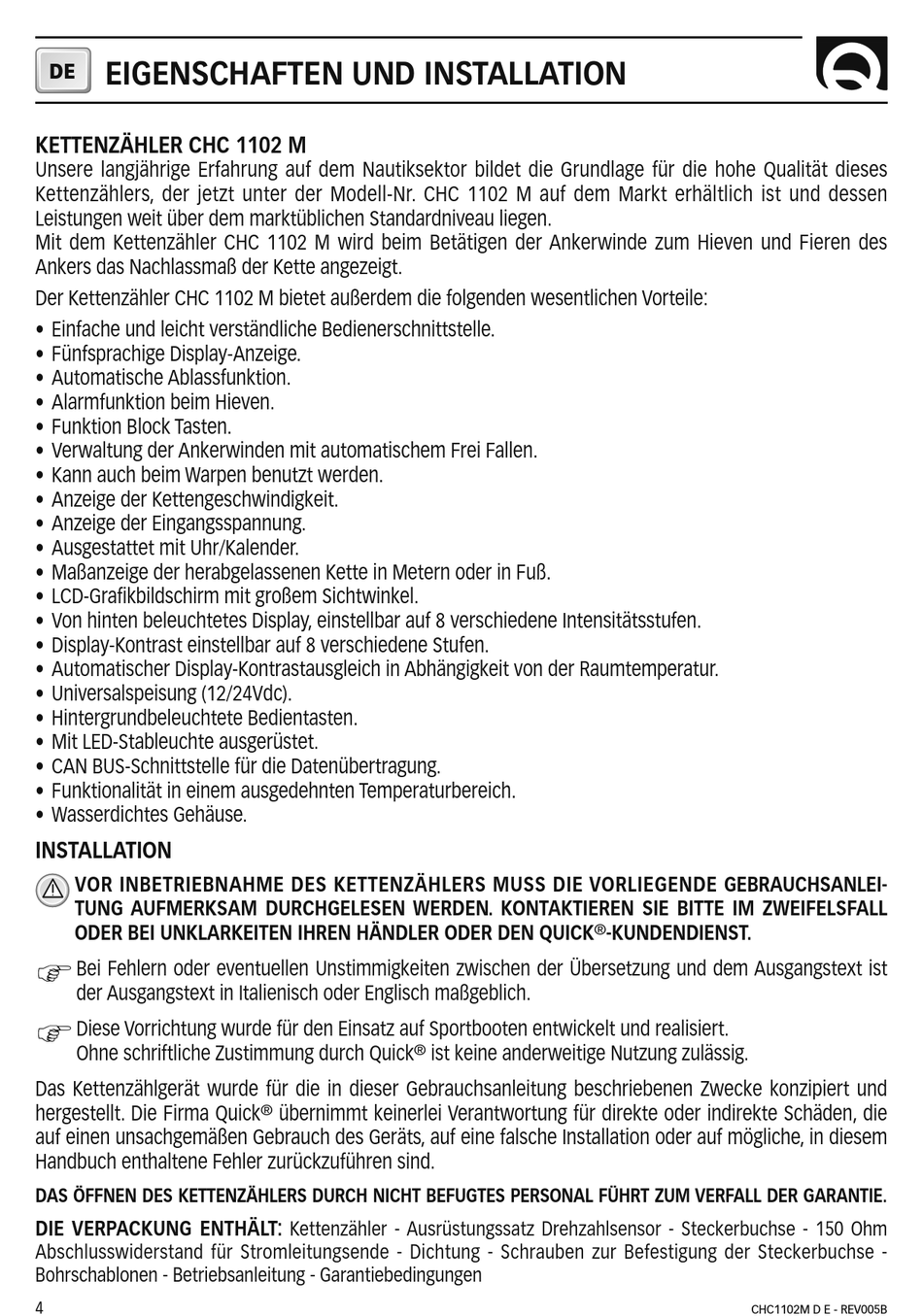

EIGENSCHAFTEN UND INSTALLATION

DE
KETTENZÄHLER CHC 1102 M
Unsere langjährige Erfahrung auf dem Nautiksektor bildet die Grundlage für die hohe Qualität dieses
Kettenzählers, der jetzt unter der Modell-Nr. CHC 1102 M auf dem Markt erhältlich ist und dessen
Leistungen weit über dem marktüblichen Standardniveau liegen.
Mit dem Kettenzähler CHC 1102 M wird beim Betätigen der Ankerwinde zum Hieven und Fieren des
Ankers das Nachlassmaß der Kette angezeigt.
Der Kettenzähler CHC 1102 M bietet außerdem die folgenden wesentlichen Vorteile:
• Einfache und leicht verständliche Bedienerschnittstelle.
• Fünfsprachige Display-Anzeige.
• Automatische Ablassfunktion.
• Alarmfunktion beim Hieven.
• Funktion Block Tasten.
• Verwaltung der Ankerwinden mit automatischem Frei Fallen.
• Kann auch beim Warpen benutzt werden.
• Anzeige der Kettengeschwindigkeit.
• Anzeige der Eingangsspannung.
• Ausgestattet mit Uhr/Kalender.
• Maßanzeige der herabgelassenen Kette in Metern oder in Fuß.
• LCD-Grafikbildschirm mit großem Sichtwinkel.
• Von hinten beleuchtetes Display, einstellbar auf 8 verschiedene Intensitätsstufen.
• Display-Kontrast einstellbar auf 8 verschiedene Stufen.
• Automatischer Display-Kontrastausgleich in Abhängigkeit von der Raumtemperatur.
• Universalspeisung (12/24Vdc).
• Hintergrundbeleuchtete Bedientasten.
• Mit LED-Stableuchte ausgerüstet.
• CAN BUS-Schnittstelle für die Datenübertragung.
• Funktionalität in einem ausgedehnten Temperaturbereich.
• Wasserdichtes Gehäuse.
INSTALLATION
VOR INBETRIEBNAHME DES KETTENZÄHLERS MUSS DIE VORLIEGENDE GEBRAUCHSANLEI-
TUNG AUFMERKSAM DURCHGELESEN WERDEN. KONTAKTIEREN SIE BITTE IM ZWEIFELSFALL
ODER BEI UNKLARKEITEN IHREN HÄNDLER ODER DEN QUICK
F
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist
der Ausgangstext in Italienisch oder Englisch maßgeblich.
F
Diese Vorrichtung wurde für den Einsatz auf Sportbooten entwickelt und realisiert.
Ohne schriftliche Zustimmung durch Quick
Das Kettenzählgerät wurde für die in dieser Gebrauchsanleitung beschriebenen Zwecke konzipiert und
hergestellt. Die Firma Quick
auf einen unsachgemäßen Gebrauch des Geräts, auf eine falsche Installation oder auf mögliche, in diesem
Handbuch enthaltene Fehler zurückzuführen sind.
DAS ÖFFNEN DES KETTENZÄHLERS DURCH NICHT BEFUGTES PERSONAL FÜHRT ZUM VERFALL DER GARANTIE.
DIE VERPACKUNG ENTHÄLT:
Abschlusswiderstand für Stromleitungsende - Dichtung - Schrauben zur Befestigung der Steckerbuchse -
Bohrschablonen - Betriebsanleitung - Garantiebedingungen
4
® ist keine anderweitige Nutzung zulässig.
®
übernimmt keinerlei Verantwortung für direkte oder indirekte Schäden, die
Kettenzähler - Ausrüstungssatz Drehzahlsensor - Steckerbuchse - 150 Ohm
®
-KUNDENDIENST.
CHC1102M D E - REV005B
