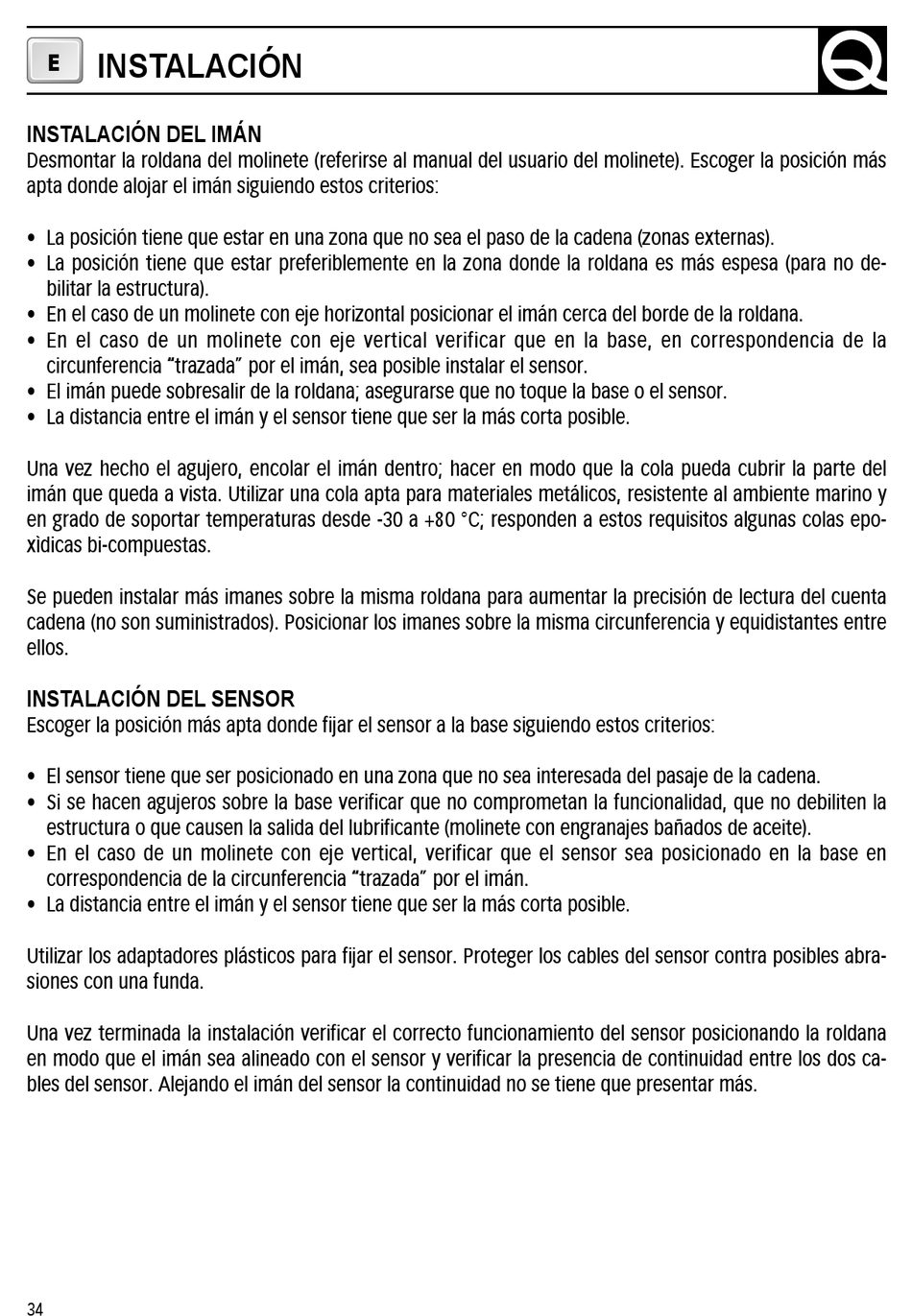

INSTALACIÓN
E
INSTALACIÓN DEL IMÁN
Desmontar la roldana del molinete (referirse al manual del usuario del molinete). Escoger la posición más
apta donde alojar el imán siguiendo estos criterios:
• La posición tiene que estar en una zona que no sea el paso de la cadena (zonas externas).
• La posición tiene que estar preferiblemente en la zona donde la roldana es más espesa (para no de-
bilitar la estructura).
• En el caso de un molinete con eje horizontal posicionar el imán cerca del borde de la roldana.
• En el caso de un molinete con eje vertical verificar que en la base, en correspondencia de la
circunferencia ≈trazada∆ por el imán, sea posible instalar el sensor.
• El imán puede sobresalir de la roldana; asegurarse que no toque la base o el sensor.
• La distancia entre el imán y el sensor tiene que ser la más corta posible.
Una vez hecho el agujero, encolar el imán dentro; hacer en modo que la cola pueda cubrir la parte del
imán que queda a vista. Utilizar una cola apta para materiales metálicos, resistente al ambiente marino y
en grado de soportar temperaturas desde -30 a +80 °C; responden a estos requisitos algunas colas epo-
xìdicas bi-compuestas.
Se pueden instalar más imanes sobre la misma roldana para aumentar la precisión de lectura del cuenta
cadena (no son suministrados). Posicionar los imanes sobre la misma circunferencia y equidistantes entre
ellos.
INSTALACIÓN DEL SENSOR
Escoger la posición más apta donde fijar el sensor a la base siguiendo estos criterios:
• El sensor tiene que ser posicionado en una zona que no sea interesada del pasaje de la cadena.
• Si se hacen agujeros sobre la base verificar que no comprometan la funcionalidad, que no debiliten la
estructura o que causen la salida del lubrificante (molinete con engranajes bañados de aceite).
• En el caso de un molinete con eje vertical, verificar que el sensor sea posicionado en la base en
correspondencia de la circunferencia ≈trazada∆ por el imán.
• La distancia entre el imán y el sensor tiene que ser la más corta posible.
Utilizar los adaptadores plásticos para fijar el sensor. Proteger los cables del sensor contra posibles abra-
siones con una funda.
Una vez terminada la instalación verificar el correcto funcionamiento del sensor posicionando la roldana
en modo que el imán sea alineado con el sensor y verificar la presencia de continuidad entre los dos ca-
bles del sensor. Alejando el imán del sensor la continuidad no se tiene que presentar más.
