CONEXION ELECTRICA

El cuenta cadena responde a los estándares EMC (compatibilidad electromagnética) pero se requiere una
correcta instalación para no comprometer las propias prestaciones y las de los instrumentos puestos en
su proximidad. Por éste motivo el cuenta cadena tiene que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para la realizar la instalación electrica relacionada con el cuenta
cadena:
• Alimentar el cuenta cadena solo después de haber realizado y verificado la exactitud de todas las
conexiones electricas.
• Utilizar los faston suministrados para efectuar las conexiones de los cables hacia el cuenta cadena.
• Montar un interruptor para encender y apagar el aparato; posicionar el interruptor en modo que se
pueda alcanzar facilmente en caso de que sea necesario apagar el aparato para evitar situaciones de
peligro.
• Montar un fusible rápido de 4A en la linea de alimentación del cuenta cadena.
• Escoger correctamente la sección de los cables de alimentación del cuenta cadena y de comando de
los teleruptores en función de su longitud.
• No utlizen la tensión que procede del grupo de baterìas motores para alimentar el cuenta cadena.
• Utilizar como conexión para la transmisión de las señales CANH y CANL un cable sin esgrima con una
pareja trenzada (sección 0.25/0.35 mm2 AWG 22/24, impedancia 100/150 ohm).
• La longitud máxima total del cable de datos no tiene que superar 100 metros.
• En la instalación eléctrica de la embarcación tener en cuenta de comandar el molinete trámite
comandos auxiliares.

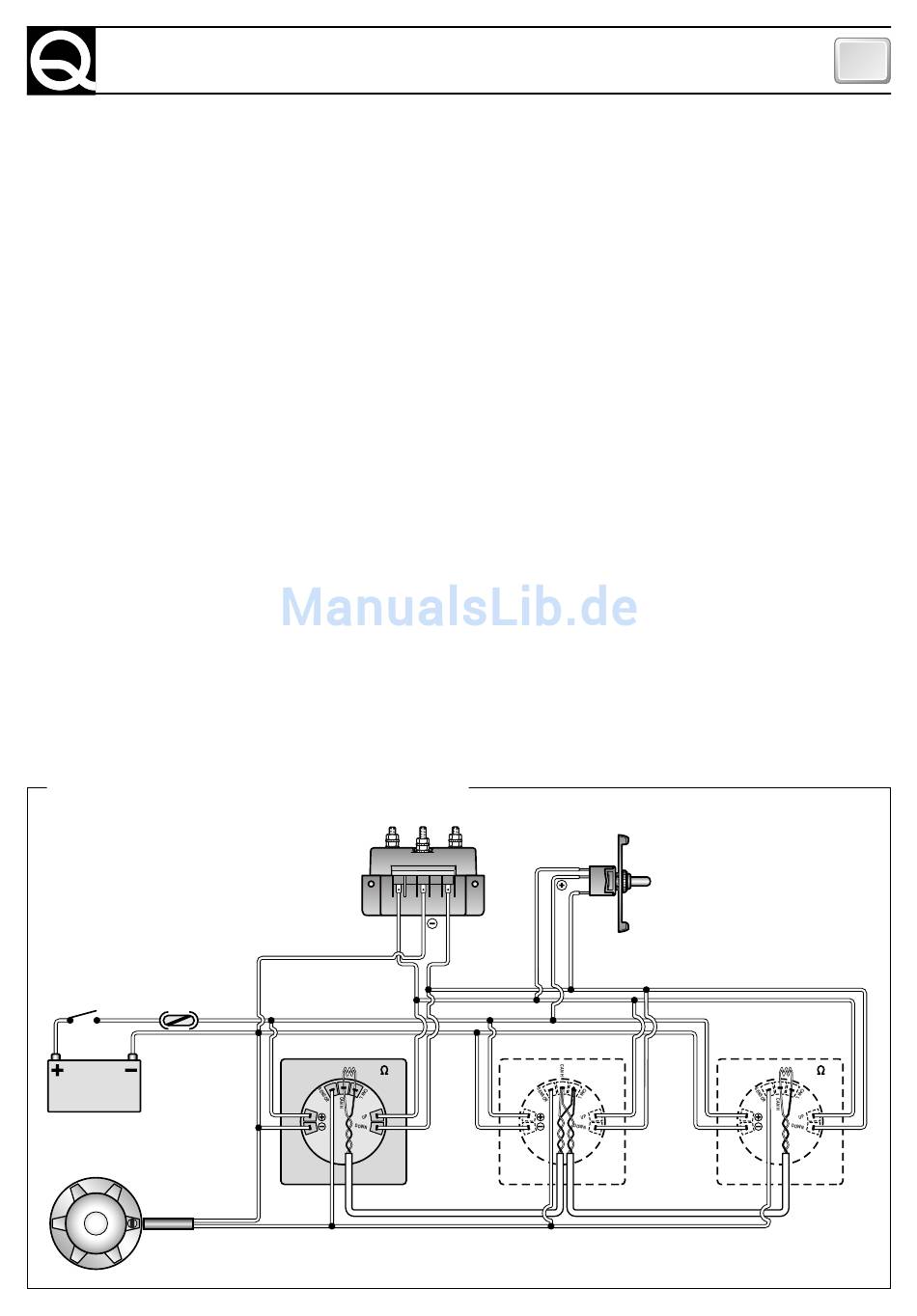

ESQUEMA ELÉCTRICO DE LAS CONEXIONES:
FUSIBLE
INTERRUPTOR RAPIDO 4A
BATTERIE
12/24 V
ROLDANA
SENSOR
UNIDAD
TELERUPTOR/
TELEINVERTIDOR
UP
150
INSTALACIÓN
UP
DOWN
DOWN
COMANDO
AUXILIAR
150
E
37
