1 - Einführung

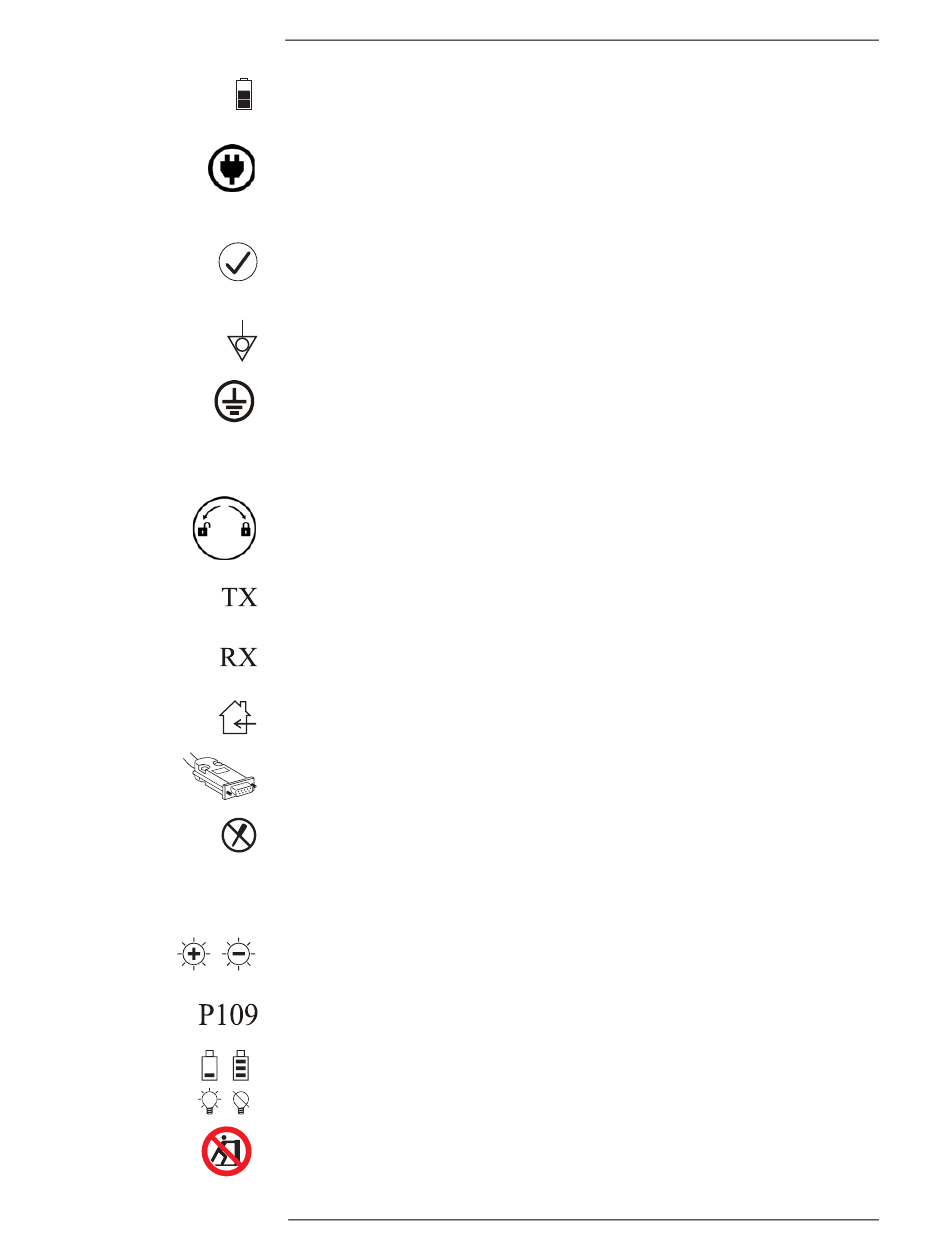

Zeigt den jeweiligen Ladestand der Systembatterie an.
Gibt die Aktivität des Integrierten kontinuierlichen Batterieladesystems
auf einer grafischen Benutzeroberfläche an. Wenn das kontinuierliche
Batterieladesystem vorhanden und betriebsbereit ist, leuchtet das
Symbol gelb auf.
Kennzeichnet die Schaltfläche LUFT ENTFERNT auf dem Injektorkopf.
Wenn dieses Symbol auf dem Berührungsbildschirm gelb angezeigt wird,
weist dies außerdem darauf hin, dass der Bediener die Überprüfung der
Infusionszuleitung auf Luft bestätigt hat.
Kennzeichnet den Spannungsausgleichsanschluss.
Kennzeichnet den Erdungspunkt.
IOIO
Kennzeichnet den Serviceverbindungsanschluss.
Kennzeichnet die Sicherungsarretierung. Gibt an, in welche Richtung der
Sicherungsarretierungsknopf gedreht werden muss, um die Arretierung
zu verriegeln bzw. zu entriegeln.
Kennzeichnet den Sendeanschluss des Datenübertragungskabels.
Kennzeichnet den Empfängsanschluss des Datenübertragungskabels.
Weist darauf hin, dass dieses Gerät nur in Innenräumen verwendet
werden darf.
Gibt den Anschluss des Netzteils des Integrierten kontinuierlichen
Batterieladesystems an.
Weist darauf hin, dass keine wartbaren Teile vorhanden sind.
I
Weist darauf hin, dass am Batterieladegerät Wechselspannung anliegt.
Kennzeichnet die Helligkeitsregler der Steuerraumeinheit.
Für künftige Verwendung reserviert.
Gibt den Status des Batterieladegeräts an. Wenn die Batterie ordnungs-
gemäß eingelegt ist, leuchtet die LED während des Ladevorgangs auf
und erlischt, wenn die Batterie voll aufgeladen ist.
Nicht drücken. Drücken Sie nicht an oder über dieser Stelle des Injektors.
