Lage der
Zugentlastung
Empfohlene
Verlegung
Verlegen des Kabels
Einrichten der
Steuerraumeinheit
MEDRAD Spectris Solaris EP MR-Injektionssystem

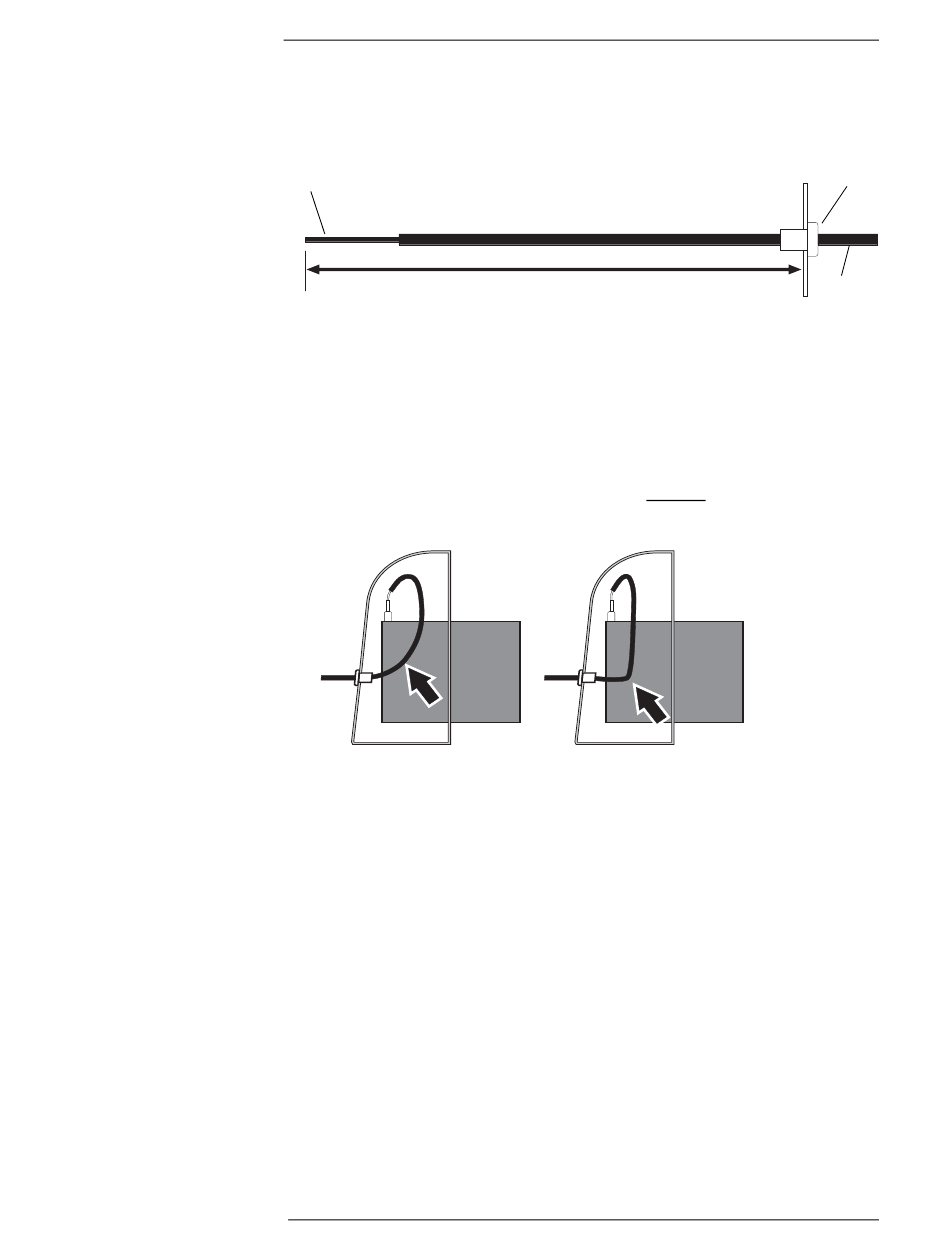

Die Zugentlastung sollte 43 cm vom Ende der Glasfaserkabel-Steckverbinder
angebracht werden. Dadurch wird eine ausreichende Kabellänge für die
unbehinderte Bewegung des Kabels gewährleistet und starke Biegungen,
die das Glasfaserkabel beschädigen können, werden vermieden.
Glasfaserkabel
Rx/Tx
Das Glasfaserkabel sollte, nachdem es durch die hintere Abdeckung der
MRT-Raum-Einheit geführt wurde, folgendermaßen verlegt werden:
1. Das Kabel rechts am Elektroschaltschrank vorbeiführen.
2. Dann das Kabel 10 bis 15 cm nach oben verlegen.
3. Anschließend das Glasfaserkabel in einen leichten Bogen legen und am
Elektroschaltschrank anschließen (links ist eine leichte Biegung gezeigt
und rechts ist eine zu starke Biegung dargestellt)
Leichte Biegung
Führen Sie das Glasfaserkabel von der MRT-Raum-Einheit durch die
Anschlussöffnung in der Wand zwischen MRT- und Steuerraum (Diese
Öffnung kann sich in der Trennwand zwischen den beiden Räumen befinden).
HINWEIS: Es sind alle krankenhausinternen sowie gesetzlichen
Sicherheitsrichtlinien für das Verlegen von Kabeln auf
dem Boden zu befolgen.
1. Stellen Sie die Steuerraumeinheit in der Nähe einer geeigneten
Netzstromsteckdose auf.
2. Nehmen Sie die Kappen von den Anschlüssen des Glasfaserkabels ab,
und stecken Sie sie an der Rückseite der Steuerraumeinheit ein - TX zu
TX und RX zu RX.
3. Verbinden Sie den Handschalter entweder mit der MRT-Raum-Einheit
oder mit dem Handschalter-Port der Steuerraumeinheit.
17 Zoll
(43 cm)
Zu starke Biegung
E - 66
Zugentlastung
Kabelmantel
