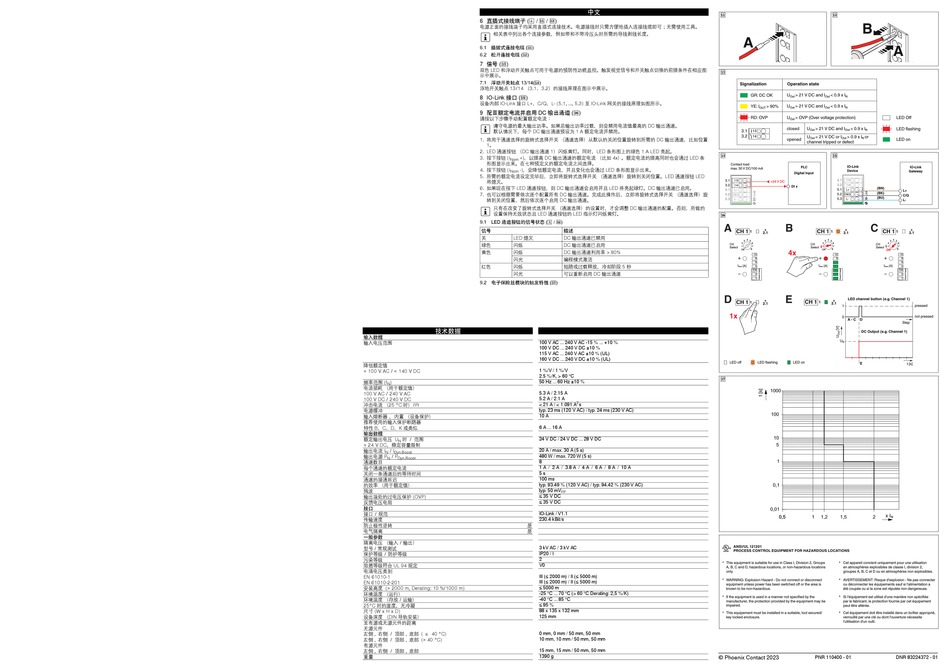

6 直插式接线端子 ( / / )
电源正面的接线端子均采用直插式连接技术。电源接线时只需方便地插入连接线缆即可；无需使用工具。
相关表中列出各个连接参数，例如带和不带冷压头时所需的导线剥线长度。
6.1 插拔式连接电缆 ()
6.2 松开连接电缆 ()
7 信号 ()
双色 LED 和浮动开关触点可用于电源的预防性功能监控。触发视觉信号和开关触点切换的前提条件在相应图
示中展示。
7.1 浮动开关触点 13/14()
浮地开关触点 13/14 （3.1、3.2）的接线原理在图示中展示。
8 IO-Link 接口 ()
设备内部 IO-Link 接口 L+、C/Q、L- (5.1, ..., 5.3) 至 IO-Link 网关的接线原理如图所示。
9 配置额定电流并启用 DC 输出通道 ()
请按以下步骤手动配置额定电流：
遵守电源的最大输出功率。如果总输出功率过载，则会禁用电流值最高的 DC 输出通道。
默认情况下，每个 DC 输出通道预设为 1 A 额定电流并禁用。
1. 将用于通道选择的旋转式选择开关 （通道选择）从默认的关闭位置旋转到所需的 DC 输出通道，比如位置
1。
2. LED 通道按钮 （DC 输出通道 1）闪烁黄灯。同时，LED 条形图上的绿色 1 A LED 亮起。
3. 按下按钮 (I
+)，以提高 DC 输出通道的额定电流 （比如 4x） 。额定电流的提高同时也会通过 LED 条
Nom
形图显示出来。在七种预定义的额定电流之间选择。
4. 按下按钮 (I
-)，会降低额定电流，并且变化也会通过 LED 条形图显示出来。
Nom
5. 所需的额定电流设定完毕后，立即将旋转式选择开关 （通道选择）旋转到关闭位置。LED 通道按钮 LED
将熄灭。
6. 如果现在按下 LED 通道按钮，则 DC 输出通道会启用并且 LED 将亮起绿灯。DC 输出通道已启用。
7. 也可以根据需要依次逐个配置所有 DC 输出通道。完成此操作后，立即将旋转式选择开关 （通道选择）旋
转到关闭位置，然后依次逐个启用 DC 输出通道。
只有在改变了旋转式选择开关 （通道选择）的设置时，才会调整 DC 输出通道的配置。否则，所做的
设置保持无效状态且 LED 通道按钮的 LED 指示灯闪烁黄灯。
9.1 LED 通道按钮的信号状态 ( / )
信号
关
LED 熄灭
绿色
闪烁
黄色
闪烁
闪光
红色
闪烁
闪光
9.2 电子保险丝模块的触发特性 ()
技术数据
输入数据
100 V AC ... 240 V AC -15 % ... +10 %
输入电压范围
100 V DC ... 240 V DC ±10 %
115 V AC ... 240 V AC ±10 % (UL)
160 V DC ... 240 V DC ±10 % (UL)
降低额定值
1 %/V / 1 %/V
< 100 V AC / < 140 V DC
2.5 %/K, > 60 °C
50 Hz ... 60 Hz ±10 %
频率范围 (f
)
N
电流损耗 （用于额定值）
5.3 A / 2.15 A
100 V AC / 240 V AC
5.2 A / 2.1 A
100 V DC / 240 V DC
< 21 A / < 1.091 A
冲击电流 （25 °C 时）/I²t
typ. 23 ms (120 V AC) / typ. 24 ms (230 V AC)
电源缓冲
10 A
输入熔断器 ， 内置 （设备保护）
推荐使用的输入保护断路器
6 A ... 16 A
特性 B、C、D、K 或类似
输出数据
24 V DC / 24 V DC ... 28 V DC
额定输出电压 U
时 / 范围
N
> 24 V DC，稳定容量限制
20 A / max. 30 A (5 s)
输出电流 I
/ I
N
Dyn.Boost
480 W / max. 720 W (5 s)
输出电源 P
/ P
N
Dyn.Boost
8
通道数目
1 A / 2 A / 3.8 A / 4 A / 6 A / 8 A / 10 A
每个通道的额定电流
5 s
关闭一条通道后的等待时间
100 ms
通道的接通延迟
typ. 93.49 % (120 V AC) / typ. 94.42 % (230 V AC)
的效率 （用于额定值）
typ. 50 mV
残波
≤ 35 V DC
输出端处的过电压保护 (OVP)
≤ 35 V DC
反馈电压电阻
接口
IO-Link / V1.1
接口 / 规范
230.4 kBit/s
传输速度
防止极性逆转
是
电气隔离
是
一般参数
隔离电压 （输入／输出）
3 kV AC / 3 kV AC
型号 / 常规测试
IP20 / I
保护等级 / 防护等级
2
污染等级
V0
阻燃等级符合 UL 94 规定
电涌电压类别
III (≤ 2000 m) / II (≤ 5000 m)
EN 61010-1
III (≤ 2000 m) / II (≤ 5000 m)
EN 61010-2-201
≤ 5000 m
安装高度 (> 2000 m, Derating: 10 %/1000 m)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度 （运行）
-40 °C ... 85 °C
环境温度 （存放 / 运输）
≤ 95 %
25°C 时的湿度，无冷凝
88 x 135 x 132 mm
尺寸 (W x H x D)
125 mm
设备深度 （DIN 导轨安装）
至有源或无源元件的距离
无源元件
0 mm, 0 mm / 50 mm, 50 mm
左侧 , 右侧 / 顶部 , 底部 ( ≤ 40 °C)
10 mm, 10 mm / 50 mm, 50 mm
左侧 , 右侧 / 顶部 , 底部 (> 40 °C)
有源元件
15 mm, 15 mm / 50 mm, 50 mm
左侧 , 右侧 / 顶部 , 底部
1390 g
重量
中文
Signalization
Contact load
max. 30 V DC/100 mA
3.1
13
3.2
14
5.1
L+
5.2
C&Q
5.3
L-
A
描述
CH 1
DC 输出通道已禁用
DC 输出通道已启用
CH
Select
DC 输出通道利用率 80%
+
编程模式激活
短路或过载释放，冷却阶段 5 秒
I
Nom
可以重新启用 DC 输出通道
–
D
CH 1
1x
LED off
2
s
PP
ANSI/UL 121201
PROCESS CONTROL EQUIPMENT FOR HAZARDOUS LOCATIONS
This equipment is suitable for use in Class I, Division 2, Groups
A, B, C and D, hazardous locations, or non-hazardous locations
only.
WARNING: Explosion Hazard - Do not connect or disconnect
equipment unless power has been switched off or the area is
known to be non-hazardous.
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be
impaired.
This equipement must be installed in a suitable, tool secured/
key locked enclosure.
© Phoenix Contact 2023
B
A
A
Operation state
GR: DC OK
U
> 21 V DC and I
< 0.9 x I
Out
Out
N
YE: I
> 90%
U
> 21 V DC and I
< 0.9 x I
OUT
Out
Out
N
RD: OVP
U
> OVP (Over voltage protection)
LED Off
Out
closed
U
> 21 V DC and I
< 0.9 x l
LED flashing
Out
Out
N
3.1
13
3.2
14
U
< 21 V DC or I
> 0.9 x l
or
opened
Out
Out
N
LED on
channel tripped or defect
IO-Link
PLC
IO-Link
Device
Gateway
Digital Input
3.1
13
+24 V DC
3.2
DI x
14
(BN)
5.1
L+
L+
(BK)
5.2
C&Q
C/Q
(BU)
5.3
L-
L-
B
C
+
+
+
CH 1
CH 1
1
1
1
2.1
2.1
2.1
3
4
5
3
4
5
3
4
5
2
6
2
6
2
6
CH
CH
1
1
7
7
1
7
Select
Select
Off
8
4x
Off
8
Off
8
10
10
10
+
+
8
8
8
6
6
6
[A]
I
[A]
I
[A]
4
Nom
4
Nom
4
3.8
3.8
3.8
–
–
2
2
2
1
1
1
E
LED channel button (e.g. Channel 1)
+
CH 1
+
1
1
2.1
2.1
1
pressed
0
not pressed
A - C
D
Step
DC Output (e.g. Channel 1)
U
N
LED flashing
LED on
E
t [s]
1000
100
10
5
1
0,1
0,01
x I
0,5
0,5
1
1,2
1,5
2
N
Cet appareil convient uniquement pour une utilisation
en atmosphères explosibles de classe I, division 2,
groupes A, B, C et D ou en atmosphères non explosibles.
AVERTISSEMENT: Risque d'explosion - Ne pas connecter
ou déconnecter les équipements sauf si l'alimentation a
été coupée ou si la zone est réputée non dangereuse.
Si l'équipement est utilisé d'une manière non spécifiée
par le fabricant, la protection fournie par cet équipement
peut être altérée.
Cet équipement doit être installé dans un boîtier approprié,
verrouillé par une clé ou dont l'ouverture nécessite
l'utilisation d'un outil.
PNR 110400 - 01
DNR 83224372 - 01
