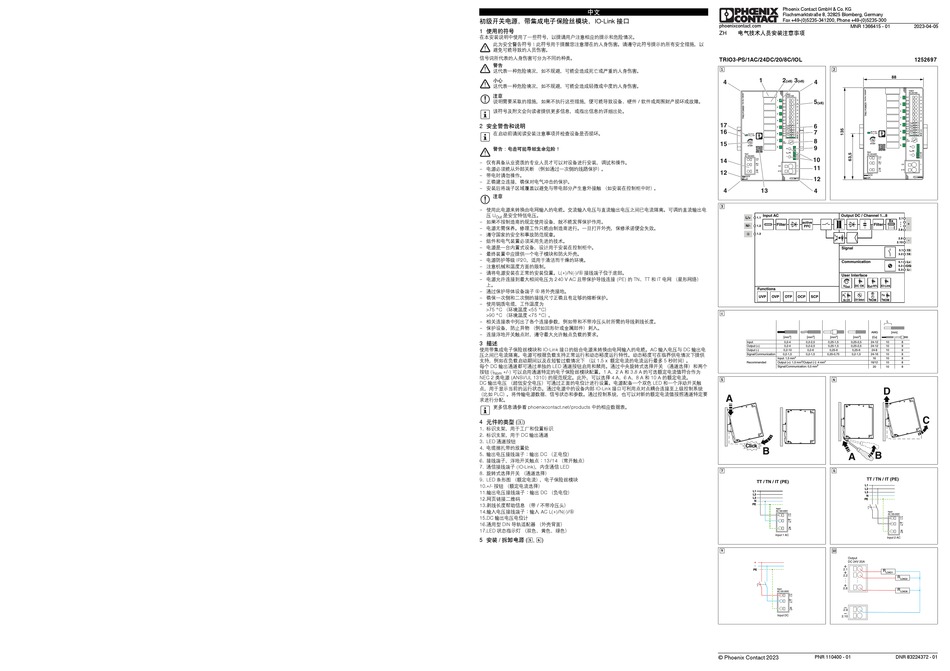

中文
初级开关电源，带集成电子保险丝模块，IO-Link 接口
1 使用的符号
在本安装说明中使用了一些符号，以提请用户注意相应的提示和危险情况。
此为安全警告符号！此符号用于提醒您注意潜在的人身伤害。请遵守此符号提示的所有安全措施，以
避免可能导致的人员伤害。
信号词所代表的人身伤害可分为不同的种类。
警告
这代表一种危险境况，如不规避，可能会造成死亡或严重的人身伤害。
小心
这代表一种危险境况，如不规避，可能会造成轻微或中度的人身伤害。
注意
说明需要采取的措施，如果不执行这些措施，便可能导致设备、硬件 / 软件或周围财产损坏或故障。
该符号及附文会向读者提供更多信息，或指出信息的详细出处。
2 安全警告和说明
在启动前请阅读安装注意事项并检查设备是否损坏。
警告： 电击可能导致生命危险！
– 仅有具备从业资质的专业人员才可以对设备进行安装，调试和操作。
– 电源必须能从外部关断 （例如通过一次侧的线路保护） 。
– 带电时请勿操作。
– 正确建立连接，确保对电气冲击的保护。
– 安装后将端子区域覆盖以避免与带电部分产生意外接触 （如安装在控制柜中时） 。
注意
– 使用此电源来转换由电网输入的电能。交流输入电压与直流输出电压之间已电流隔离。可调的直流输出电
压 U
是安全特低电压。
Out
– 如果不按制造商的规定使用设备，就不能发挥保护作用。
– 电源无需保养。修理工作只能由制造商进行。一旦打开外壳，保修承诺便会失效。
– 遵守国家的安全和事故防范规章。
– 组件和电气装置必须采用先进的技术。
– 电源是一台内置式设备，设计用于安装在控制柜中。
– 最终装置中应提供一个电子模块和防火外壳。
– 电源防护等级 IP20，适用于清洁而干燥的环境。
– 注意机械和温度方面的限制。
– 请将电源安装在正常的安装位置。L(+)/N(-)/ 接线端子位于底部。
– 电源允许连接到最大相间电压为 240 V AC 且带保护导线连接 (PE) 的 TN、TT 和 IT 电网 （星形网络）
上。
– 通过保护导体设备端子 将外壳接地。
– 确保一次侧和二次侧的接线尺寸正确且有足够的熔断保护。
– 使用铜质电缆，工作温度为
75 °C （环境温度 55 °C）
90 °C （环境温度 75 °C） 。
– 相关连接表中列出了各个连接参数，例如带和不带冷压头时所需的导线剥线长度。
– 保护设备，防止异物 （例如回形针或金属部件）刺入。
– 连接浮地开关触点时，遵守最大允许触点负载的要求。
3 描述
使用带集成电子保险丝模块和 IO-Link 接口的组合电源来转换由电网输入的电能。AC 输入电压与 DC 输出电
压之间已电流隔离。电源可根据负载支持正常运行和动态裕度运行特性。动态裕度可在临界供电情况下提供
支持，例如在负载启动期间以及在短暂过载情况下 （以 1.5 x 额定电流的电流运行最多 5 秒时间） 。
每个 DC 输出通道都可通过单独的 LED 通道按钮启用和禁用。通过中央旋转式选择开关 （通道选择）和两个
按钮 (I
+/-) 可以启用通道特定的电子保险丝模块配置。1 A、2 A 和 3.8 A 的可选额定电流值符合作为
Nom
NEC 2 类电源 (ANSI/UL 1310) 的规范规定。此外，可以选择 4 A、6 A、8 A 和 10 A 的额定电流。
DC 输出电压 （超低安全电压）可通过正面的电位计进行设置。电源配备一个双色 LED 和一个浮动开关触
点，用于显示当前的运行状态。通过电源中的设备内部 IO-Link 接口可利用点对点耦合连接至上级控制系统
（比如 PLC） 。将传输电源数据、信号状态和参数。通过控制系统，也可以对新的额定电流值按照通道特定要
求进行分配。
更多信息请参看 phoenixcontact.net/products 中的相应数据表。
4 元件的类型 ()
1. 标识支架，用于工厂和位置标识
2. 标识支架，用于 DC 输出通道
3. LED 通道按钮
4. 电缆捆扎带的放置处
5. 输出电压接线端子：输出 DC （正电位）
6. 接线端子，浮地开关触点：13/14 （常开触点）
7. 通信接线端子 (IO-Link)，内含通信 LED
8. 旋转式选择开关 （通道选择）
9. LED 条形图 （额定电流） ，电子保险丝模块
10.+/- 按钮 （额定电流选择）
11.输出电压接线端子：输出 DC （负电位）
12.网页链接二维码
13.剥线长度帮助信息 （带 / 不带冷压头）
14.输入电压接线端子：输入 AC L(+)/N(-)/
15.DC 输出电压电位计
16.通用型 DIN 导轨适配器 （外壳背面）
17.LED 状态指示灯 （双色、黄色、绿色）
5 安装 / 拆卸电源 (, )
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 1366415 - 01
ZH
电气技术人员安装注意事项
TRIO3-PS/1AC/24DC/20/8C/IOL
88
1
2
3
4
4
(x8)
(x8)
Output
DC 24V 20A
5
1
2.1
+
(x8)
+
2.2
+
2
2.3
+
2.4
+
3
2.5
+
2.6
+
4
2.7
17
+
6
2.8
3.1
13
5
16
3.2
14
7
5.1
L+
GR: DC OK
5.2
C/Q
YE: I
> 90%
GR: DC OK
6
Out
YE: I
Out
> 90%
5.3
L
8
4
7
3
5
15
2
6
CH
Select
1
7
Off
8
24-28V
9
24-28V
8
+
Input
I
Nom
[A]
Input
AC 100-240V
AC 100-240V
+
10
L/
14
+
L/
1.1
1.1
N/
N/
1.2
1.2
11
2.9
12
2.10
1.3
1.3
10
10
12
12
8
8
4
13
4
n I
p
t u
A
C
O
u
p t
t u
D
C
/
C
h
a
n
n
l e
1
. .
8 .
L/+
1.1
8x
active
Filter
Filter
N/-
1.2
PFC
1.3
2.10
Signal
Communication
User Interface
U Out
DC OK
I Out >90%
IO-Link
Functions
+
7x
UVP
OVP
OTP
OCP
SCP
-
I NOM
I NOM
8x CH
CH Select
L
AWG
[mm]
[
]
[
]
[
]
[
]
mm²
mm²
mm²
mm²
[Cu]
Input
0,2-4
0,2-2,5
0,25-1,5
0,25-2,5
24-12
10
Output (+)
0,2-4
0,2-2,5
0,25-1,5
0,25-2,5
24-12
10
Output (-)
0,2-10
0,2-6
0,25-6
0,25-6
24-8
10
Signal/Communication
0,2-1,5
0,2-1,5
0,25-0,75
0,2-1,5
24-16
10
Input: 1,5 mm²
16
10
Recommended
Output (+): 1,5 mm²
/
Output
(-):
4 mm²
16/12
10
Signal/Communication: 0,5 mm
²
20
10
D
A
Click
B
B
A
TT / TN / IT (PE)
TT / TN / IT (PE)
L1
L2
L1
L3
L2
N
L3
PE
N
PE
Input
AC 100-240V
Input
+
L/
AC 100-240V
1.1
N/
1.2
1.3
Input 1 AC
Input 2 AC
Output
+
DC 24V 20A
+
2.1
R
+
LOAD1
2.2
R
.
.
.
.
.
.
+
2.8
Input
R
AC 100-240V
L/
+
1.1
N/
1.2
-
1.3
2.9
-
Input DC
2.10
© Phoenix Contact 2023
PNR 110400 - 01
DNR 83224372 - 01
2023-04-05
1252697
Output
DC 24V 20A
+
1
2.1
+
2.2
+
2
2.3
2.4
+
+
3
2.5
+
2.6
+
4
2.7
+
2.8
3.1
13
5
3.2
14
5.1
L+
6
5.2
C/Q
L
5.3
4
7
3
5
2
6
CH
1
7
Select
Off
8
8
+
I
[A]
Nom
2.9
2.10
12
2.1
. .
+
.
2.8
2.9
3.1
13
3.2
14
5.1
L+
5.2
C/Q
5.3
L-
8
8
8
8
8
8
8
C
+
L/
1.1
N/
1.2
1.3
LOAD2
LOAD8
