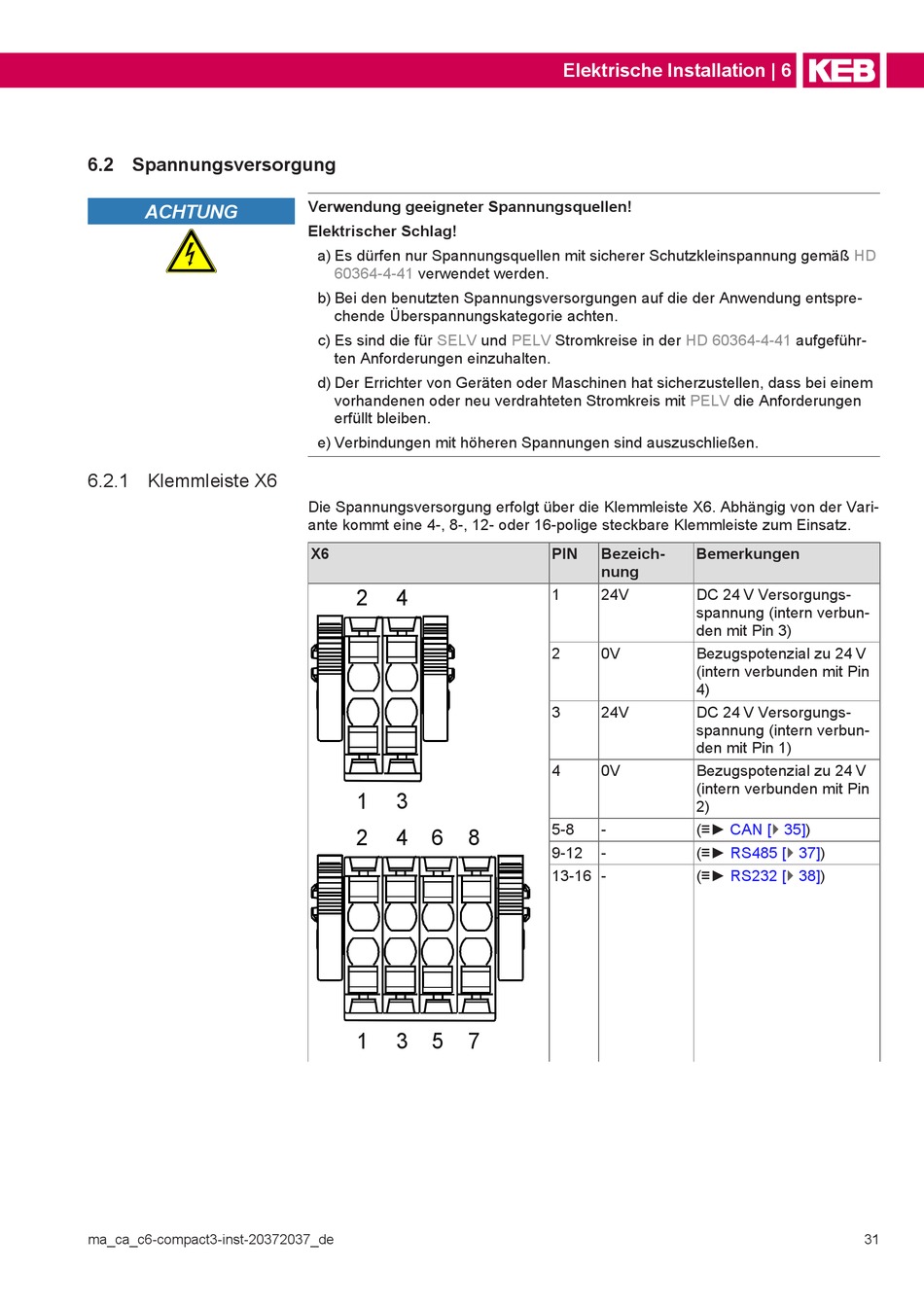

6.2 Spannungsversorgung
ACHTUNG
6.2.1 Klemmleiste X6
ma_ca_c6-compact3-inst-20372037_de
Verwendung geeigneter Spannungsquellen!
Elektrischer Schlag!
a) Es dürfen nur Spannungsquellen mit sicherer Schutzkleinspannung gemäß
60364-4-41
verwendet werden.
b) Bei den benutzten Spannungsversorgungen auf die der Anwendung entspre-
chende Überspannungskategorie achten.
c) Es sind die für
SELV
und
ten Anforderungen einzuhalten.
d) Der Errichter von Geräten oder Maschinen hat sicherzustellen, dass bei einem
vorhandenen oder neu verdrahteten Stromkreis mit
erfüllt bleiben.
e) Verbindungen mit höheren Spannungen sind auszuschließen.
Die Spannungsversorgung erfolgt über die Klemmleiste X6. Abhängig von der Vari-
ante kommt eine 4-, 8-, 12- oder 16-polige steckbare Klemmleiste zum Einsatz.
X6
2
4
1
3
2
4
6
8
1
3
5
7
Elektrische Installation | 6
PELV
Stromkreise in der
HD 60364-4-41
PIN
Bezeich-
nung
1
24V
2
0V
3
24V
4
0V
5-8
-
9-12
-
13-16 -
HD
aufgeführ-
PELV
die Anforderungen
Bemerkungen
DC 24 V Versorgungs-
spannung (intern verbun-
den mit Pin 3)
Bezugspotenzial zu 24 V
(intern verbunden mit Pin
4)
DC 24 V Versorgungs-
spannung (intern verbun-
den mit Pin 1)
Bezugspotenzial zu 24 V
(intern verbunden mit Pin
2)
(≡►
CAN
[} 35])
(≡►
RS485
[} 37])
(≡►
RS232
[} 38])
31
