9.3
Funktionsmodul FM442/CMM 920 (Zusatzausstattung)
Das Modul FM442/CMM 920 regelt zwei voneinander
unabhängige Heizkreise mit Mischer.
Es können mehrere Module FM442/CMM 920 in Ihrem
Regelgerät eingesetzt werden.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktionen.
Befinden sich die Handschalter nicht in Automatikstel-
lung, erfolgt in der Bedieneinheit Programmer die ent-
sprechende Meldung und die Anzeige
leuchtet.
ANWENDERHINWEIS
Benutzen Sie die Handschalter nicht zum
Abschalten der Anlage bei vorübergehen-
der Abwesenheit.
Zu diesem Zweck benutzen Sie bitte die
Urlaubsfunktion (
Heizkreisfunktion
Handschalter Heizkreis
oder 2
ANWENDERHINWEIS
Im Normalfall sollte sich der Handschalter
in Stellung „AUT" befinden.
3
Die Stellungen 0 und
stellungen, die nur vom Fachpersonal vorgenommen
werden sollten.
3
:
Die Heizkreispumpe wird eingeschaltet.
Der Mischer wird stromlos geschaltet und
kann per Hand bedient werden.
AUT:
Der Heizkreis arbeitet im Automatik-
Betrieb.
0:
Die Heizkreispumpe wird ausgeschaltet.
Der Mischer wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
Die aktuellen Funktionen werden durch Leuchtdioden
angezeigt.
CFB 930/CFB 910
Störung
Kapitel 7.16).
für z. B. Heizkreis 1
(Handbetrieb) sind Spezialein-
Module und ihre Funktionen | 69
1

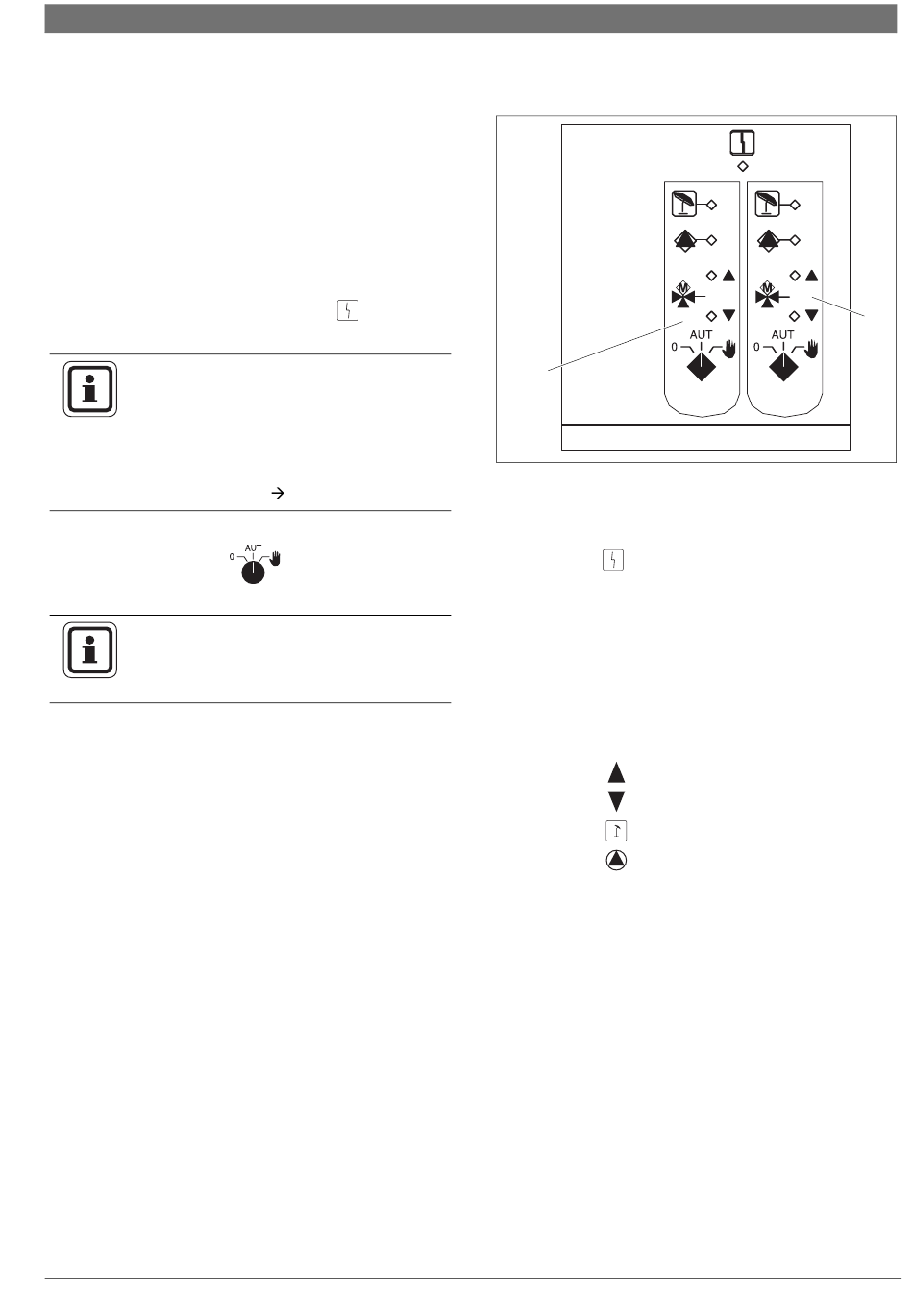

Bild 24 Funktionsmodul FM442/CMM 920
1 Heizkreis x
2 Heizkreis y
Anzeige
Leuchtdioden für die Funktionen
Anzeige
Anzeige
Anzeige
Anzeige
Allgemeine Störung,
z. B. bauseitige Fehler,
Fühlerfehler, externe
Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen
erscheinen als Klartext in der
Bedieneinheit Programmer.
„Mischer fährt auf" (wärmer)
„Mischer fährt zu" (kälter)
Heizkreis im Sommerbetrieb
Heizkreispumpe in Betrieb
6 720 649 441 (2012/07)
2
