5
Bedienelemente und Bedieneinheit Programmer
5.1
Bedienelemente des Regelgerätes

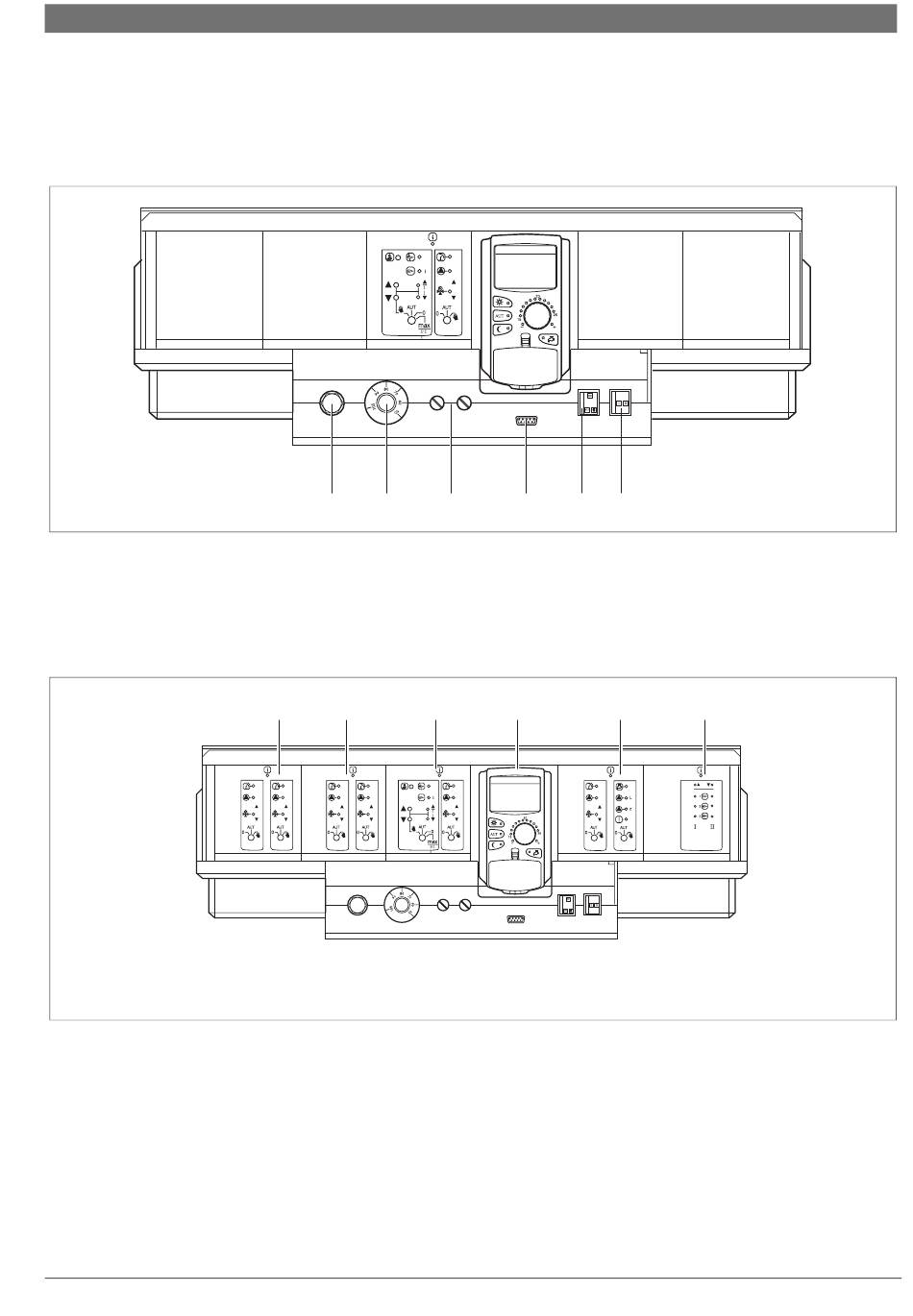

Bild 4
Bedienelemente Regelgerät CFB 930 (Auslieferungszustand)
1 Sicherheitstemperaturbegrenzer
2 Kesselwasser-Temperaturbegrenzer
3 F1, F2 Sicherungen
Bild 5
Modulbestückung
1 Steckplatz 1: z. B. FM442/CMM 920 - Heizkreis 1, Heizkreis 2
2 Steckplatz 2: z. B. FM442/CMM 920 - Heizkreis 3, Heizkreis 4
A Steckplatz A: ZM434 - Kesselkreis, Brenner
B Steckplatz B: Programmer (CM431) - Bedieneinheit Programmer
3 Steckplatz 3: z. B. FM442/CMM 910 - Heizkreis 5, Warmwasser/Zirkulationspumpe
4 Steckplatz 4: z. B. FM458/CMM 930 - Strategiemodul (bei Mehrkesselanlagen)
CFB 930/CFB 910
1
2
3
1
2
A
Bedienelemente und Bedieneinheit Programmer | 13
4
5
6
4 Anschluss für externe Servicegeräte und Programmer
5 Schalter für Notbetrieb Brenner
6 Betriebsschalter
B
3
7 747 012 053-05.1RS
4
6 720 649 441 (2012/07)
