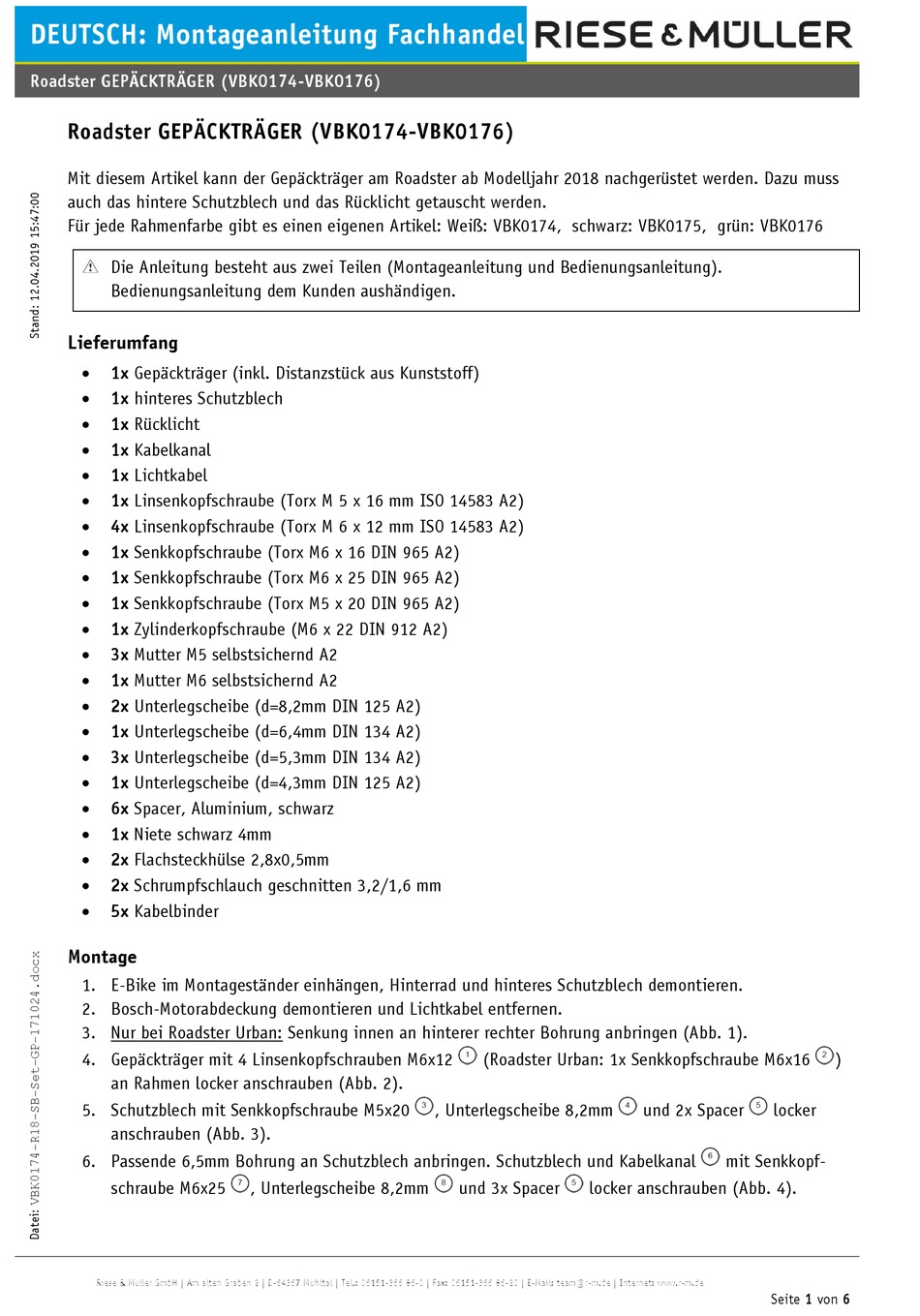

RIESE & MÜLLER VBK0174 Montageanleitung

DEUTSCH: Montageanleitung Fachhandel
Roadster GEPÄCKTRÄGER (VBK0174-VBK0176)
Roadster GEPÄCKTRÄGER (VBK0174-VBK0176)
Mit diesem Artikel kann der Gepäckträger am Roadster ab Modelljahr 2018 nachgerüstet werden. Dazu muss
auch das hintere Schutzblech und das Rücklicht getauscht werden.
Für jede Rahmenfarbe gibt es einen eigenen Artikel: Weiß: VBK0174, schwarz: VBK0175, grün: VBK0176
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang

1x Gepäckträger (inkl. Distanzstück aus Kunststoff)
 1x hinteres Schutzblech

1x Rücklicht
 1x Kabelkanal

1x Lichtkabel
 1x Linsenkopfschraube (Torx M 5 x 16 mm ISO 14583 A2)

4x Linsenkopfschraube (Torx M 6 x 12 mm ISO 14583 A2)
 1x Senkkopfschraube (Torx M6 x 16 DIN 965 A2)

1x Senkkopfschraube (Torx M6 x 25 DIN 965 A2)
 1x Senkkopfschraube (Torx M5 x 20 DIN 965 A2)

1x Zylinderkopfschraube (M6 x 22 DIN 912 A2)
 3x Mutter M5 selbstsichernd A2

1x Mutter M6 selbstsichernd A2

2x Unterlegscheibe (d=8,2mm DIN 125 A2)

1x Unterlegscheibe (d=6,4mm DIN 134 A2)
 3x Unterlegscheibe (d=5,3mm DIN 134 A2)

1x Unterlegscheibe (d=4,3mm DIN 125 A2)
 6x Spacer, Aluminium, schwarz

1x Niete schwarz 4mm

2x Flachsteckhülse 2,8x0,5mm

2x Schrumpfschlauch geschnitten 3,2/1,6 mm

5x Kabelbinder
Montage
1. E-Bike im Montageständer einhängen, Hinterrad und hinteres Schutzblech demontieren.
2. Bosch-Motorabdeckung demontieren und Lichtkabel entfernen.
3. Nur bei Roadster Urban: Senkung innen an hinterer rechter Bohrung anbringen (Abb. 1).
4. Gepäckträger mit 4 Linsenkopfschrauben M6x12
an Rahmen locker anschrauben (Abb. 2).
5. Schutzblech mit Senkkopfschraube M5x20
anschrauben (Abb. 3).
6. Passende 6,5mm Bohrung an Schutzblech anbringen. Schutzblech und Kabelkanal
schraube M6x25
