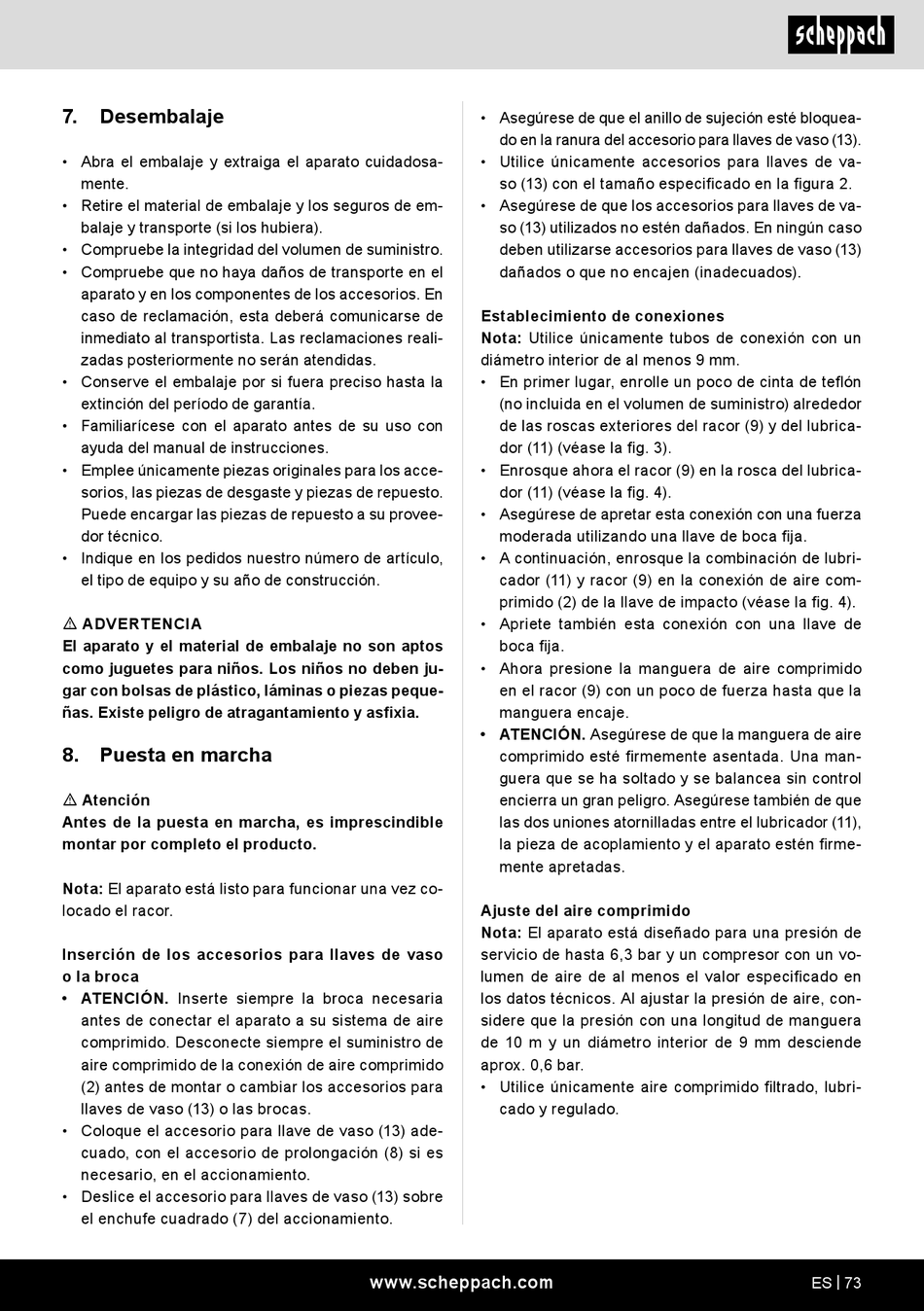

7. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, esta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artículo,
el tipo de equipo y su año de construcción.
m ADVERTENCIA
El aparato y el material de embalaje no son aptos
como juguetes para niños. Los niños no deben ju-
gar con bolsas de plástico, láminas o piezas peque-
ñas. Existe peligro de atragantamiento y asfixia.
8. Puesta en marcha
m Atención
Antes de la puesta en marcha, es imprescindible
montar por completo el producto.
Nota: El aparato está listo para funcionar una vez co-
locado el racor.
Inserción de los accesorios para llaves de vaso
o la broca
• ATENCIÓN. Inserte siempre la broca necesaria
antes de conectar el aparato a su sistema de aire
comprimido. Desconecte siempre el suministro de
aire comprimido de la conexión de aire comprimido
(2) antes de montar o cambiar los accesorios para
llaves de vaso (13) o las brocas.
• Coloque el accesorio para llave de vaso (13) ade-
cuado, con el accesorio de prolongación (8) si es
necesario, en el accionamiento.
• Deslice el accesorio para llaves de vaso (13) sobre
el enchufe cuadrado (7) del accionamiento.
• Asegúrese de que el anillo de sujeción esté bloquea-
do en la ranura del accesorio para llaves de vaso (13).
• Utilice únicamente accesorios para llaves de va-
so (13) con el tamaño especificado en la figura 2.
• Asegúrese de que los accesorios para llaves de va-
so (13) utilizados no estén dañados. En ningún caso
deben utilizarse accesorios para llaves de vaso (13)
dañados o que no encajen (inadecuados).
Establecimiento de conexiones
Nota: Utilice únicamente tubos de conexión con un
diámetro interior de al menos 9 mm.
• En primer lugar, enrolle un poco de cinta de teflón
(no incluida en el volumen de suministro) alrededor
de las roscas exteriores del racor (9) y del lubrica-
dor (11) (véase la fig. 3).
• Enrosque ahora el racor (9) en la rosca del lubrica-
dor (11) (véase la fig. 4).
• Asegúrese de apretar esta conexión con una fuerza
moderada utilizando una llave de boca fija.
• A continuación, enrosque la combinación de lubri-
cador (11) y racor (9) en la conexión de aire com-
primido (2) de la llave de impacto (véase la fig. 4).
• Apriete también esta conexión con una llave de
boca fija.
• Ahora presione la manguera de aire comprimido
en el racor (9) con un poco de fuerza hasta que la
manguera encaje.
• ATENCIÓN. Asegúrese de que la manguera de aire
comprimido esté firmemente asentada. Una man-
guera que se ha soltado y se balancea sin control
encierra un gran peligro. Asegúrese también de que
las dos uniones atornilladas entre el lubricador (11),
la pieza de acoplamiento y el aparato estén firme-
mente apretadas.
Ajuste del aire comprimido
Nota: El aparato está diseñado para una presión de
servicio de hasta 6,3 bar y un compresor con un vo-
lumen de aire de al menos el valor especificado en
los datos técnicos. Al ajustar la presión de aire, con-
sidere que la presión con una longitud de manguera
de 10 m y un diámetro interior de 9 mm desciende
aprox. 0,6 bar.
• Utilice únicamente aire comprimido filtrado, lubri-
cado y regulado.
