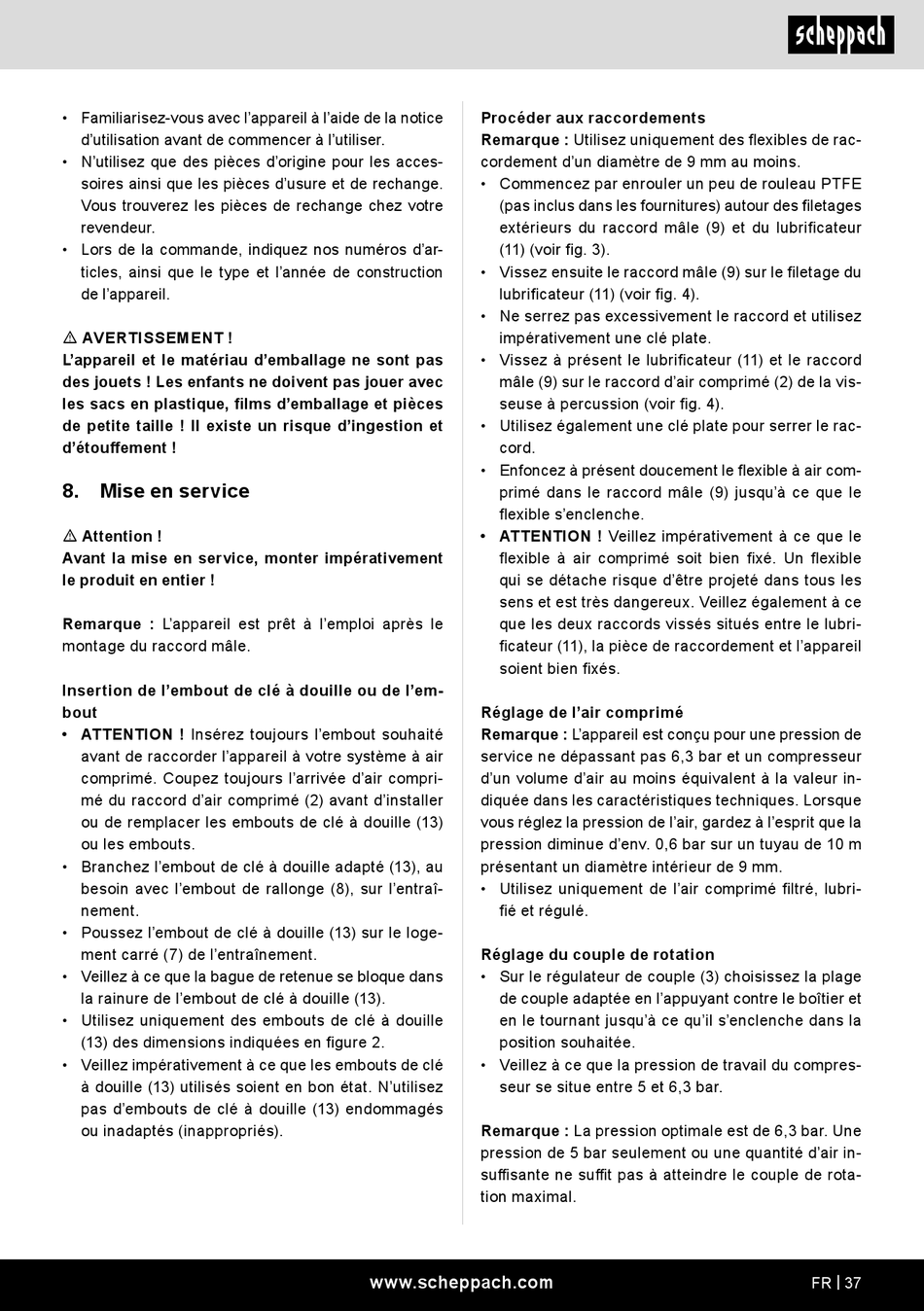

• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
8. Mise en service
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
Remarque : L'appareil est prêt à l'emploi après le
montage du raccord mâle.
Insertion de l'embout de clé à douille ou de l'em-
bout
• ATTENTION ! Insérez toujours l'embout souhaité
avant de raccorder l'appareil à votre système à air
comprimé. Coupez toujours l'arrivée d'air compri-
mé du raccord d'air comprimé (2) avant d'installer
ou de remplacer les embouts de clé à douille (13)
ou les embouts.
• Branchez l'embout de clé à douille adapté (13), au
besoin avec l'embout de rallonge (8), sur l'entraî-
nement.
• Poussez l'embout de clé à douille (13) sur le loge-
ment carré (7) de l'entraînement.
• Veillez à ce que la bague de retenue se bloque dans
la rainure de l'embout de clé à douille (13).
• Utilisez uniquement des embouts de clé à douille
(13) des dimensions indiquées en figure 2.
• Veillez impérativement à ce que les embouts de clé
à douille (13) utilisés soient en bon état. N'utilisez
pas d'embouts de clé à douille (13) endommagés
ou inadaptés (inappropriés).
Procéder aux raccordements
Remarque : Utilisez uniquement des flexibles de rac-
cordement d'un diamètre de 9 mm au moins.
• Commencez par enrouler un peu de rouleau PTFE
(pas inclus dans les fournitures) autour des filetages
extérieurs du raccord mâle (9) et du lubrificateur
(11) (voir fig. 3).
• Vissez ensuite le raccord mâle (9) sur le filetage du
lubrificateur (11) (voir fig. 4).
• Ne serrez pas excessivement le raccord et utilisez
impérativement une clé plate.
• Vissez à présent le lubrificateur (11) et le raccord
mâle (9) sur le raccord d'air comprimé (2) de la vis-
seuse à percussion (voir fig. 4).
• Utilisez également une clé plate pour serrer le rac-
cord.
• Enfoncez à présent doucement le flexible à air com-
primé dans le raccord mâle (9) jusqu'à ce que le
flexible s'enclenche.
• ATTENTION ! Veillez impérativement à ce que le
flexible à air comprimé soit bien fixé. Un flexible
qui se détache risque d'être projeté dans tous les
sens et est très dangereux. Veillez également à ce
que les deux raccords vissés situés entre le lubri-
ficateur (11), la pièce de raccordement et l'appareil
soient bien fixés.
Réglage de l'air comprimé
Remarque : L'appareil est conçu pour une pression de
service ne dépassant pas 6,3 bar et un compresseur
d'un volume d'air au moins équivalent à la valeur in-
diquée dans les caractéristiques techniques. Lorsque
vous réglez la pression de l'air, gardez à l'esprit que la
pression diminue d'env. 0,6 bar sur un tuyau de 10 m
présentant un diamètre intérieur de 9 mm.
• Utilisez uniquement de l'air comprimé filtré, lubri-
fié et régulé.
Réglage du couple de rotation
• Sur le régulateur de couple (3) choisissez la plage
de couple adaptée en l'appuyant contre le boîtier et
en le tournant jusqu'à ce qu'il s'enclenche dans la
position souhaitée.
• Veillez à ce que la pression de travail du compres-
seur se situe entre 5 et 6,3 bar.
Remarque : La pression optimale est de 6,3 bar. Une
pression de 5 bar seulement ou une quantité d'air in-
suffisante ne suffit pas à atteindre le couple de rota-
tion maximal.
