• Włóż kołek blokujący do końca pręta wieszaka i podnieś kulę.
• Upewnij się, że kołek blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę.
ustalającą.
Rada: Aby ułatwić wprowadzanie przewodów do pręta, owiń je taśmą izolacyjną. Pomoże ci
to utrzymać je razem podczas wkładania ich do paska.
• Poluzuj wkręty ustalające i podkładkę na górze obudowy silnika. Usuń szpilki z paska
(jeśli jeszcze tego nie zrobiłeś). Przełóż rozetę przez pręt.
• Przełóż kable przez pręt i pociągnij nadmiar kabli od góry pręta, aby je dokręcić.
• Umieść pręt wewnątrz obudowy silnika i włóż kołki, które wcześniej wyjąłeś. Dokręcić
śruby dociskowe i podkładki.
• Opuść rozetę na obudowę silnika.

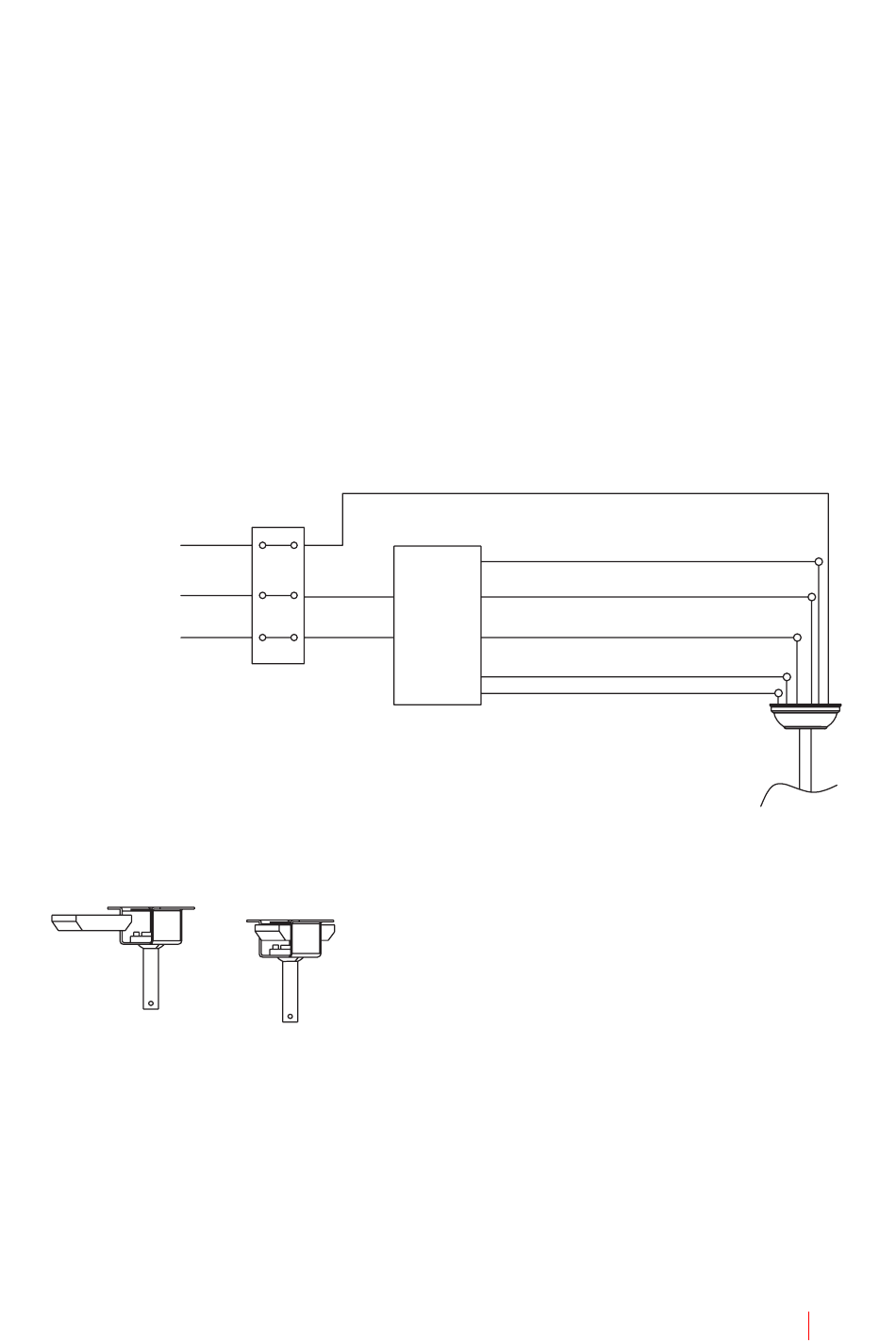

P O Ł ĄCZ E NI E Z DAL NEGO STE ROWANIA
Wykonać połączenie między przewodami odbiornika i przewodami silnika wentylatora zgod-
nie z kolorami wskazań. Upewnij się, że połączenie jest stabilne.
Zajmij ziemię
L
n
UM IE SZCZ E NI E ODB IO RNIK A ZDAL NEGO STE ROWANIA
Ziemia (zielony/żółty)
Wejście L
(czarne)
Odbiornik
zdalnego
sterowa-
nia
Wejście N
(białe)
Neutralny N (biały)
L przezroczysty (niebieski)
Silnik prądu stałego L (szary)
Silnik prądu stałego L (różowy)
Silnik prądu stałego L
(czerwony)
