• Per estrarre la sfera dall'asta di sospensione, allentare la vite di fissaggio ed es-
trarre i perni. Far scendere la sfera ed estrarre il perno di fermo. Estrarre la sfera
dall'asta di sospensione e introdurla nell'asta di sospensione più lunga (la par-
te superiore dell'asta ha un foro per la vite di fissaggio; usarlo per fissare l'asta).
Inserire il componente di fissaggio nell'estremità dell'asta di sospensione ed elevare
la sfera.
• Assicurarsi che il componente di fissaggio sia allineato con le fessure all'interno della sfera
e stringere la vite di fissaggio.
Suggerimento: per facilitare l'introduzione dei cavi nell'asta, applicare del nastro isolante
intorno ai cavi. Ciò li manterrà uniti mentre vengono inseriti nell'asta.
• Allentare le viti di fissaggio e la rondella della parte superiore dell'alloggiamento del mo-
tore. Estrarre i perni dall'asta (se non è ancora stato fatto). Introdurre la coppa superiore
nell'asta.
• Passare i cavi attraverso l'asta e tirare l'eccesso di cavi dalla parte superiore dell'asta per
regolarli.
• Posizionare l'asta all'interno dell'alloggiamento del motore e inserire i perni precedente-
mente estratti. Regolare le viti di fissaggio e le rondelle.
• Abbassare la coppa superiore verso l'alloggiamento del motore.

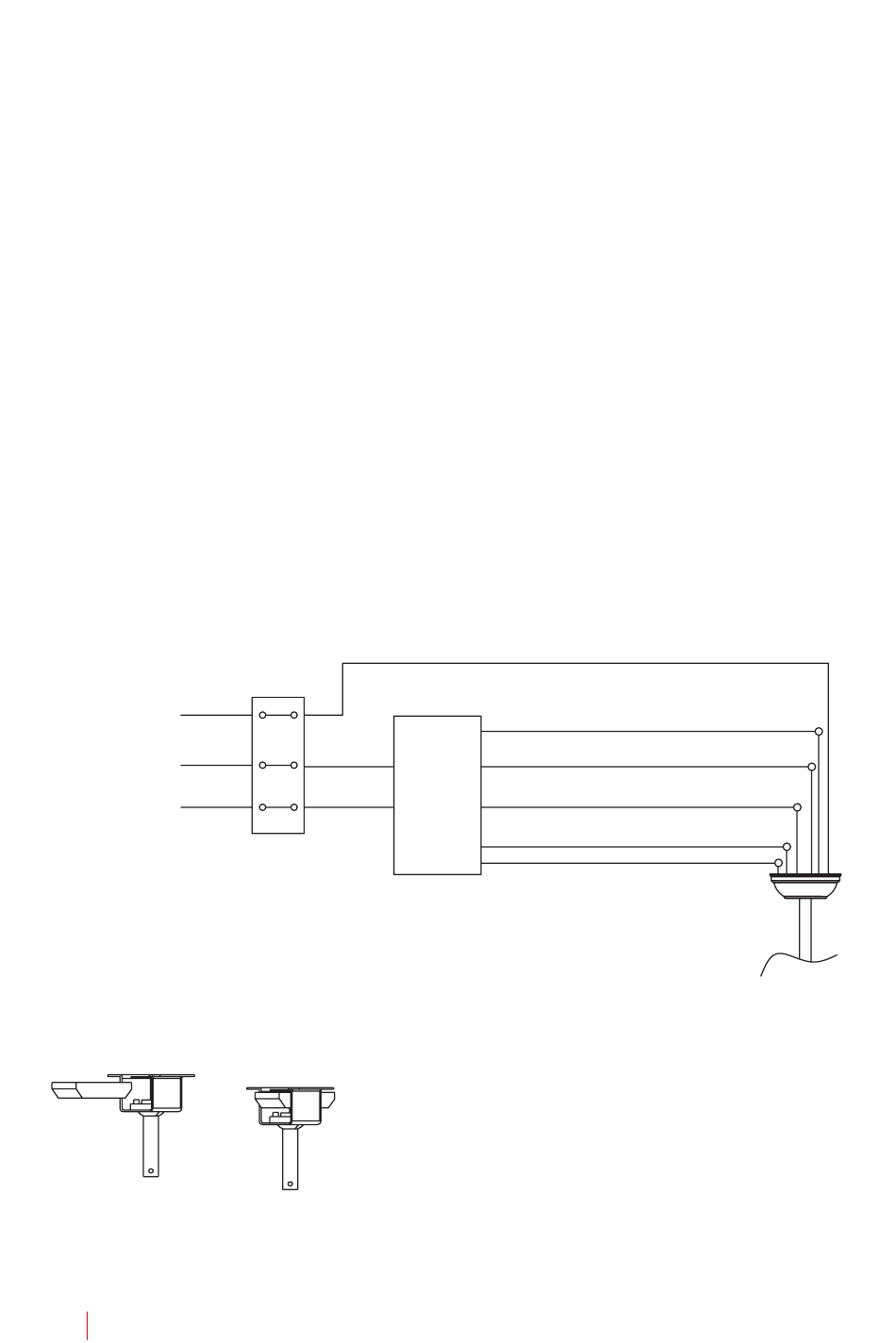

CO NNE S SI ONE TE LECO MANDO
Effettuare il collegamento tra i fili del ricevitore ei fili del motore del ventilatore seguendo le
indicazioni del colore. Assicurati che la connessione sia stabile.
Prendere terra
l
n
P OSIZI ONAM E NTO DE L RI CE VITO RE DE L TE LECO MANDO
36
I TAL I ANO
Ingresso
L (nero)
Ricevitore
teleco-
mando
Ingresso
N (bianco)
Terra (verde/giallo)
Neutro N (bianco)
L trasparente (blu)
Motore DC L (grigio)
Motore CC L (rosa)
Motore CC L (rosso)
