Create WIND HELM Montageanleitung

Create WIND HELM Montageanleitung

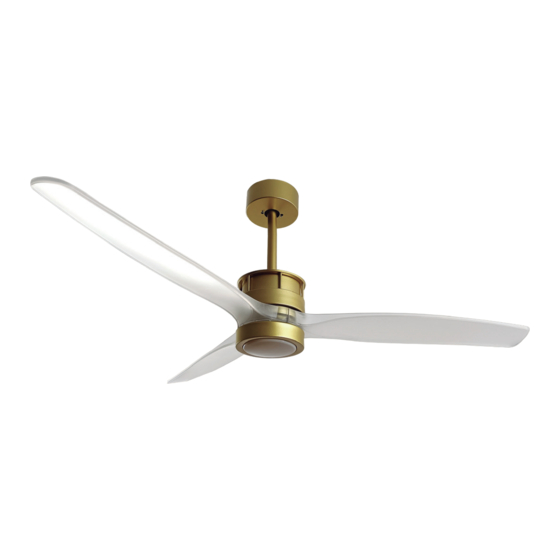

Deckenventilator mit licht

Werbung

WIND HELM
DECKENVENTILATOR MIT LICHT
MANUELLE MONTAGE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Create WIND HELM

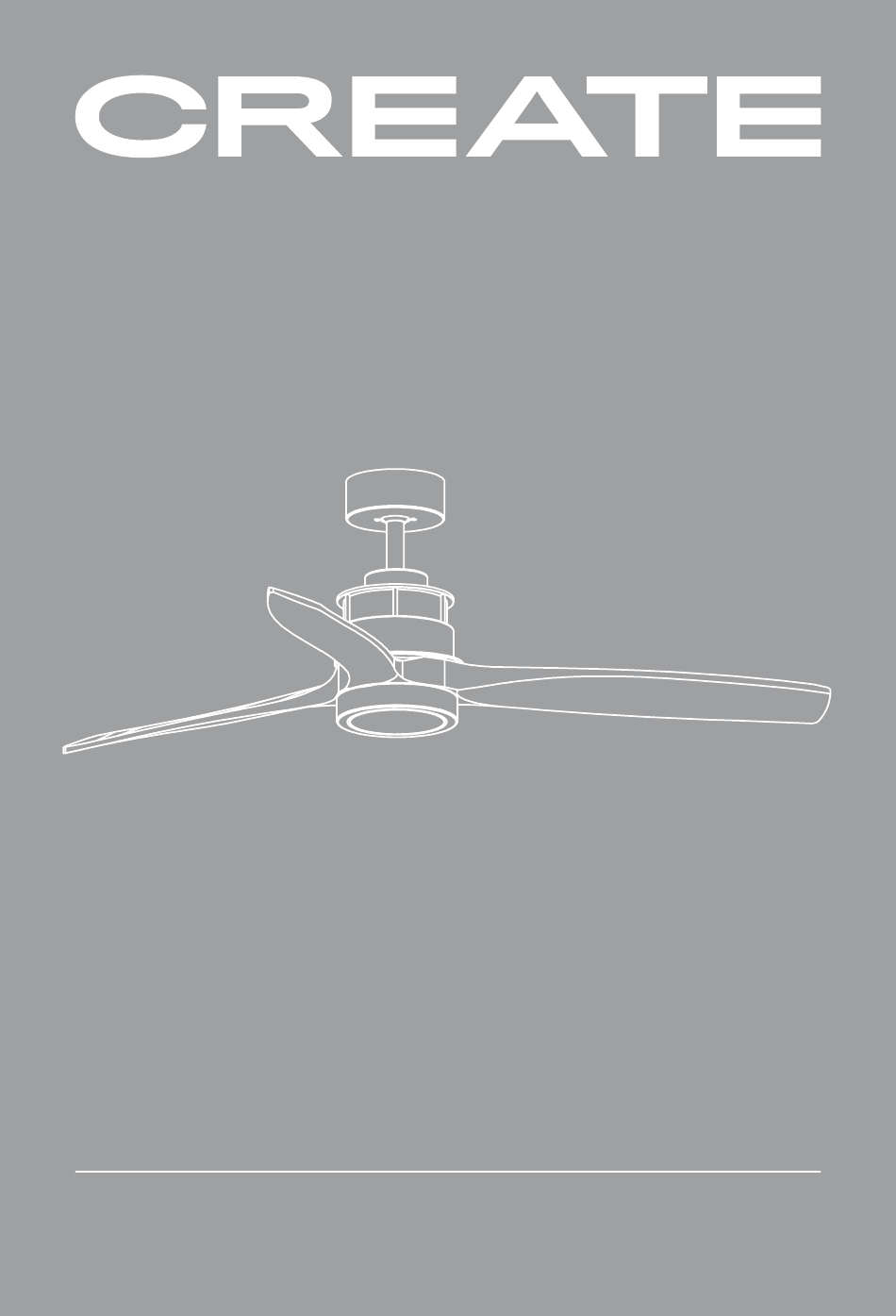

  • Seite 1 WIND HELM DECKENVENTILATOR MIT LICHT MANUELLE MONTAGE...
  • Seite 4 WIND HELM To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
  • Seite 5: Inhaltsverzeichnis

    WIND HELM INDEX Li e fe ru mfan g S c h r itt 1. H olzd ac h S c h r itt 1. B eto nde cke S c h r itt 1. Zw i s che ndec ke Wa h l d e s Klemmp fo stens S c h r itt 2.
  • Seite 6: Lieferumfang

    LIEFERUMFANG BLUME DRIVER FERNBEDIENUNG LED-PLATTE VERZIERER MOTOR (x3) KLINGEN TULIPA SCHAFT VERLÄNGERUNGSPFOSTEN MONTAGEHALTERUNG (x7) BLATTSCHRAUBEN (1) Dehnschrauben SCHRAUBEN FÜR AUSGLEICHSATZ TRIMMUNG + MOTOR (2) HOLZSCHRAUBEN SPLEISSKLEMMEN AUFMERKSAMKEIT! Bevor Sie mit der Montage beginnen, denken Sie daran, das Licht von der Schalttafel zu trennen, um keinen Stromschlag zu erleiden.
  • Seite 7: Schritt 1. Holzdach

    SCHRITT 1. HOLZDACH TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (2) HOLZSCHRAUBEN UNTERSTÜTZUNG VON OPTIONAL MONTAGE JE NACH DACHART Markieren Sie mit einem Bleistift die 4 Lö- Gegebenenfalls müssen Sie je nach Art cher des Stückes K auf dem Dach. des Daches einen Bohrer verwenden, um das Loch in das Holz zu bohren.
  • Seite 8: Schritt 1. Betondecke

    SCHRITT 1. BETONDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (1) Dehnschrauben UNTERSTÜTZUNG VON MONTAGE zerlege das Teil M es in Stücke zu trennen. Ø8 mm Markieren Sie mit einem Bleistift die 2 Mit Hilfe einer Bohrmaschine mit einem mittleren Löcher des Stücks K an der De- Bohrer Ø8 mm die beiden entsprechenden cke mit dem gleichen Stück als Führung.
  • Seite 9 das Stück platzieren K Passen Sie ihre Lö- Geben Sie das Teil in der Reihenfolge ein cher mit den Schrauben an M1. Stellen Sie M2, M3 und dann die Nuss M4. sicher, dass sich die Deckenkabel auf einer Seite des Stücks befinden K und dass kein Kabel eingeklemmt wird.
  • Seite 10: Schritt 1. Zwischendecke

    SCHRITT 1. ZWISCHENDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN BEFESTIGUNGSSCHRAU- BEN MIT FEDERHEBEL UNTERSTÜTZUNG VON MONTAGE Markieren Sie die 2 zentralen Löcher des Mit Hilfe eines Bohrers die 2 entsprechen- Stücks an der Decke mit einem Bleistift K Ver- den Löcher bohren. wenden Sie das gleiche Stück als Führung.
  • Seite 11: Wahl Des Klemmpfostens

    WAHL DES KLEMMPFOSTENS Bevor beginnen, wäh- gewünschte Höhe aus. (10 cm +/-) Sie müssen zwischen der Höhe des Stücks wählen I Welle J. · Wenn Sie die Höhe des Stücks wählen J, Sie müs- sen die nachstehenden Anweisungen befolgen. · Wenn Sie die Höhe des Stücks wählen I, gehen Sie NEIGUNGSUNTERSTÜTZUNG direkt zu Schritt 2 (Seite 12).
  • Seite 12: Schritt 2. Montage Des Hauptkörpers

    Lassen Sie die Neigungs- Ziehen beiden Setzen Sie den Stift wieder halterung auf dem Stift ein- Schrauben Nei- in das Stück J. rasten. gungshalterung mit dem Schraubendreher fest. Sichern Sie den Stift mit Das Stück ist schon J ein- dem Sicherungsstück, da- satzbereit.
  • Seite 13 Entfernen Sie den Stift aus Betreten Sie die Bar I/J, durch das Loch im Teil A. dem Teil I/J, je nach gewähl- ter Höhe. Sobald das Stück eingefügt ist A, Sie müssen die Kabel des Entfernen Sie mit Hilfe ei- Teils einführen H innerhalb des Stiels.
  • Seite 14: Schritt 3. Treiberverbindung

    Setzen Sie das Sicherungs- Bringen Sie dann die beiden Sobald die Stange gut am stück auf den Stift, damit es Schrauben wieder an, so- Stück verankert ist H, Der nicht herauskommt. dass die Stange vollständig Hauptkörper des Lüftermo- befestigt ist. tors wird zusammengebaut.
  • Seite 15 Verbinden Sie die Teilverbindungen B. mit den Anschlüssen Sobald die Kabel ange- von Motor, jeweils mit der entsprechenden Farbe. schlossen sind, setzen Sie das Teil ein B. innerhalb des Stückes K, Wie im Bild ge- zeigt. Wählen Sie alle Erdungska- Platzieren Sie das Teil Sie müssen die restlichen bel aus und schließen Sie...
  • Seite 16 Schiebestück A nach oben, um es auf die vorstehenden Drehen Sie das Teil nach Schrauben des Teils zu montieren K. dem Anbringen A nach links. Achten Sie darauf, dass keine Drähte einge- klemmt werden. Ziehen Sie schließlich mit Hilfe eines Schraubendrehers die Schrauben fest, damit das Teil gut befestigt ist.
  • Seite 17: Schritt 4. Klingenmontage

    SCHRITT 4. KLINGENMONTAGE (x7) BLATTSCHRAUBEN (x3) KLINGEN Wenn der Motor gut plat- Setzen Sie die erste Klinge ein E mit Unterlegscheiben und ziert ist, beginnen wir mit Schrauben befestigen L mit Hilfe des Schraubendrehers, der Montage der Blätter E. ohne sie zu fest anzuziehen, um den Rest anbringen zu kön- nen.
  • Seite 18: Schritt 5. Anpassen Der Verkleidung

    SCHRITT 5. ANPASSEN DER VERKLEIDUNG SCHRAUBEN FÜR VERZIERER VERZIERER Entfernen Sie mit einem Schraubendreher die 3 mittleren Führen Sie die Lüfterkabel Schrauben vom Motor zur späteren Verwendung. Wenn die- durch das Mittelloch des se Schrauben in einem versiegelten Beutel geliefert wer- Teils G.
  • Seite 19: Schritt 6. Led-Board-Anschluss

    SCHRITT 6. LED-BOARD-ANSCHLUSS LED-PLATTE Verbinden Sie die Teildrähte D zu denen des Lüfters, die die Anschlüsse verbinden, jedes Kabel mit der gleichen Farbe. Dann das Teil befestigen D mit Hilfe der Magnete am Lüfter an, damit er an Ort und Stelle bleibt.
  • Seite 20: Schritt 7. Platzierung Von La Tulipa

    SCHRITT 7. PLATZIERUNG VON LA TULIPA TULIPA Das Stück platzieren F auf den Ventilator, indem Sie ihn auf den Motor stecken und im Uhr- zeigersinn drehen. Vergessen Sie nicht zu überprüfen, ob das Teil gut befestigt ist. Nach der Überprüfung können Sie den Strom anschließen und Ihren neuen Ventilator mit Licht genießen.
  • Seite 21: Auswuchtkit Für Klingen

    AUSWUCHTKIT FÜR KLINGEN AUSGLEICHSATZ Ihr Deckenventilator kann aufgrund von Unregelmäßigkeiten in den Flügeln oder Halterun- gen während des Betriebs Schwingprobleme haben. Darüber hinaus können eine falsche Montage des Systems oder verdrehte Lager zusätzliche Probleme verursachen. Zur Behe- bung dieser Probleme wird folgende Vorgehensweise empfohlen: 1.
