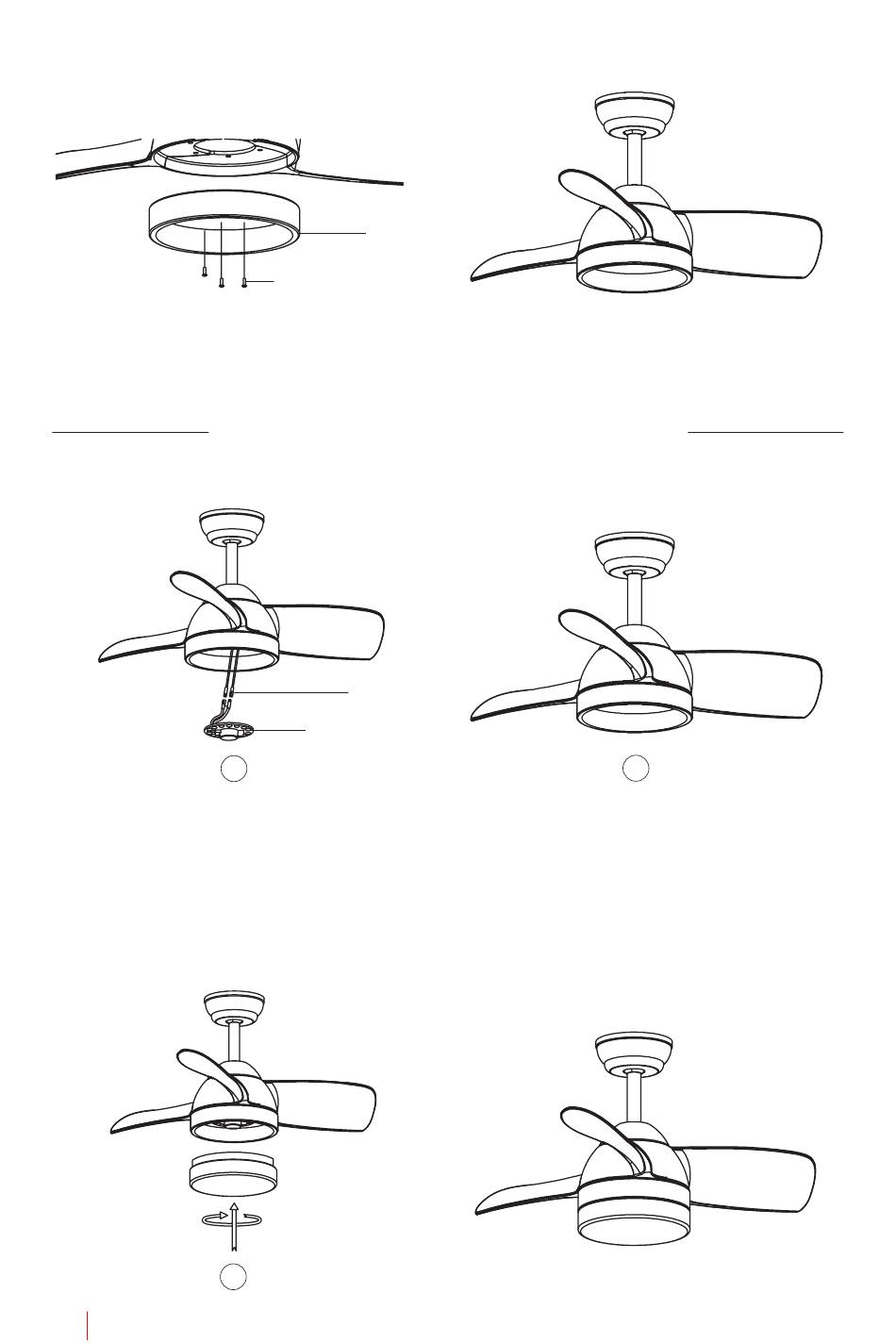

AS SE M B L AG G I O DE L PANNE LLO CO NNE S SIO NI
Agganciare la piastra di collegamento alla parte inferiore del ventilatore inserendo le teste
delle viti negli appositi fori. Avvitare le viti e poi fissare.
PANNE LLO L E D E SCHE RM O DECO R ATI VO
Collegare le spine unipolari sul backplane con quelle sul pannello LED. Il pannello LED è
magnetizzato, quindi sarà attaccato al pannello patch semplicemente facendoli scattare
insieme.
Consiglio: Durante l'installazione o la rimozione della scheda LED, mantenere intatti i
cuscinetti isolanti con cura. Girare le viti di fissaggio troppo forte o troppo velocemente
danneggerà i cuscinetti isolanti.
Riavvitare il paralume sulla piastra di collegamento.
38 I TAL I ANO
