EasyTeach-Philosophie
Einstellung des Schaltabstands mit ETW (nach Einschalten der Spannungsversorgung):
Durch das Aktivieren der Teach-Verbindung (Teach-Litze / Teach-Pin und Betriebsspannung UB+) wird
das EasyTeach-Menü gestartet. Das Menü durchläuft nacheinander die verschiedenen Menüpunkte. Der
gewünschte Menüpunkt ist durch das Trennen dieser Verbindung ausgewählt.
Einstellung des Schaltabstands mit ETM (nach Einschalten der Spannungsversorgung):
Durch das Vorhalten des EasyTeach-Magnets an dem Teachspot wird das EasyTeach-Menü gestartet.
Magnet erkannt = LED wechselt die Farbe. Das Menü durchläuft nacheinander die verschiedenen Menü-
punkte. Der gewünschte Menüpunkt wird über das wegnehmen des Magnets ausgewählt.

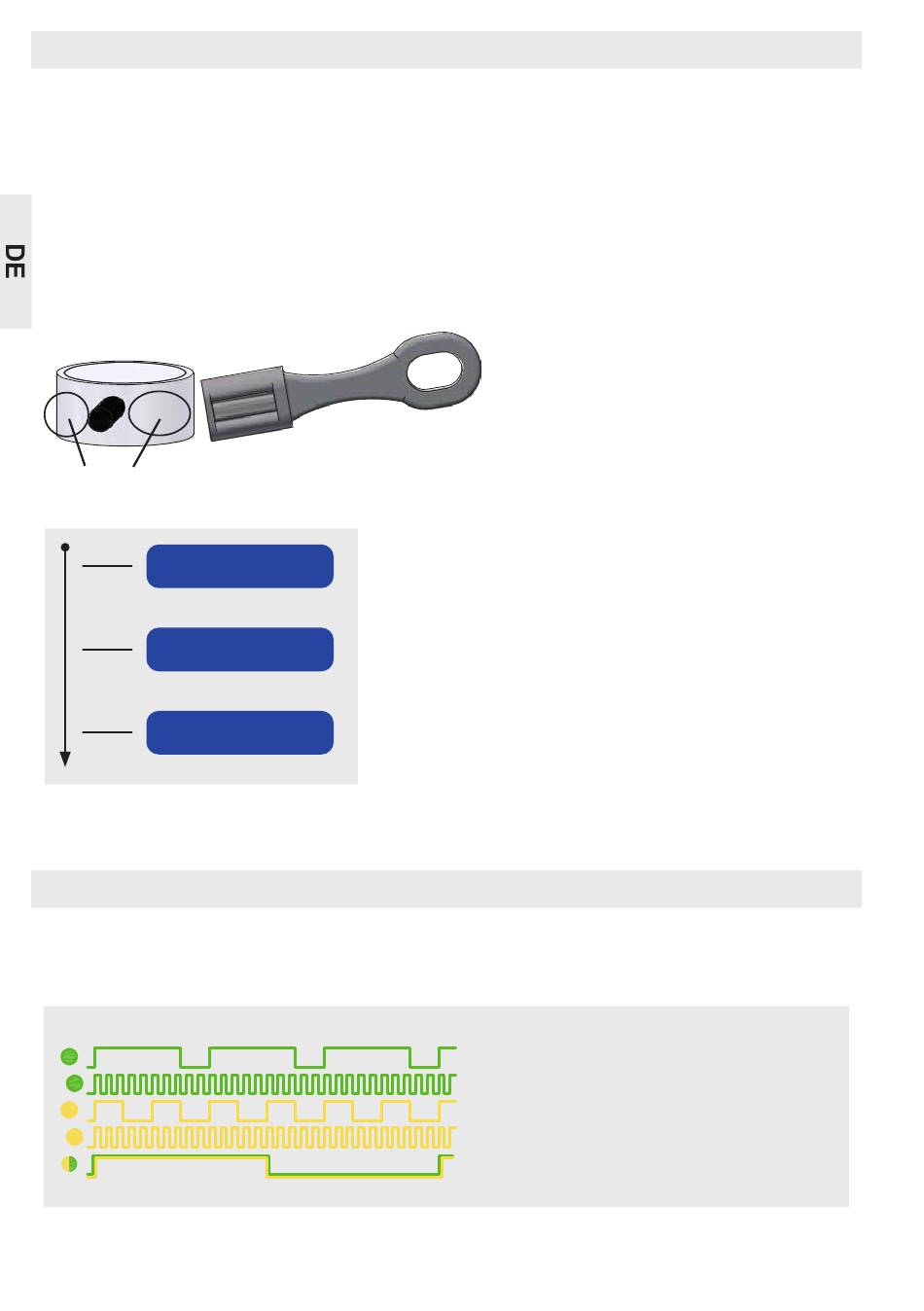

EasyTeach spots
Leereinstellung
Volleinstellung
Test
EasyTeach Chart
Die EasyTeach Charts dienen zur optischen Menüführung. Sie verdeutlichen das Blinkverhalten der LED
und das Takten des Ausgangs bei den verschiedenen Menüpunkten.
6
Magnet
Die EasyTeach-Einstellung bietet die Möglichkeit der Voll-
oder Leereinstellung. Wir empfehlen, die Einstellung immer
mit dem abzutastenden Produkt durchzuführen, Volleinstel-
lung. Die Volleinstellung ist unabhängig von der Leereinstel-
lung. Wenn die Einstellung mit dem abzutastenden Produkt
nicht möglich ist, kann eine Leereinstellung durchgeführt
werden, z. B. wenn das Produkt bei der Aktivierung des Sen-
sors noch nicht bekannt ist, aber sicher gestellt sein muss,
dass keine Überfüllung stattfindet. Wir empfehlen, nach der
ersten Befüllung die Volleinstellung durchzuführen, um den
Sensor optimal auf das abzutastende Material einzustellen.
Die Teachspots befinden sich rechts und
links vom Kabel.
Auf der rechten Seite befindet sich die LED.
Leereinstellung
Leereinstellung Initialisierung
Volleinstellung
Volleinstellung Initialisierung
Test
