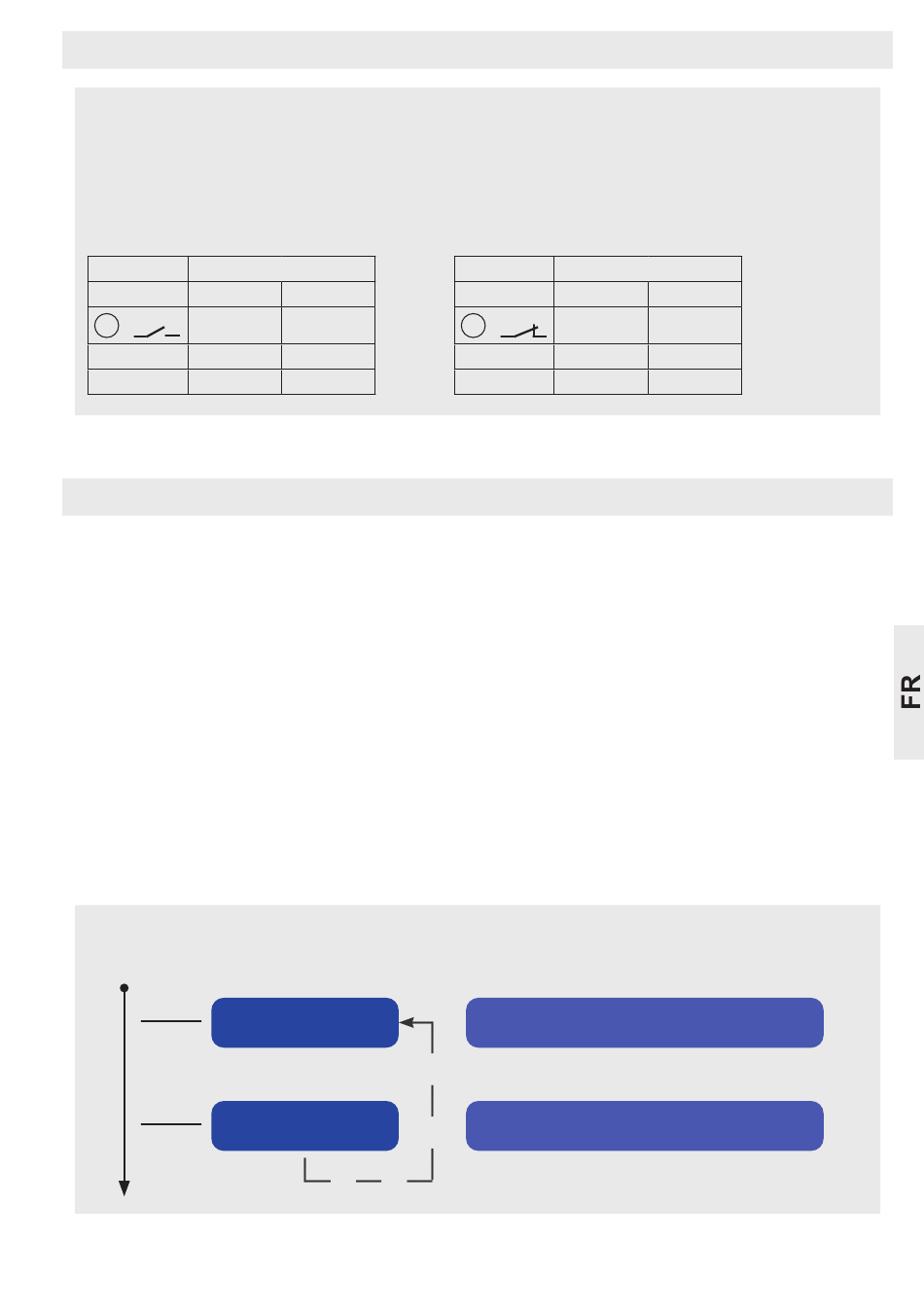

Présélection des fonctions de sortie (Fermeture / Ouverture)
Options des fonctions de sortie et affichage visuel
0 = Médium / objet non détecté
1 = Médium / objet détecté
S1 = Point de commutation 1
A1 = Sortie 1
Fonction de sortie fermeture
Fermeture
S1
0
Ouvrir
A1
LED vert
Allumer
LED jaune Off
Présélection / Réglage fonctions de sortie
Le réglage peut être effectué au choix avec l'aimant d'apprentissage ou avec le fil d'apprentissage.
Présélection / Réglage avec EasyTeach by Wire (ETW) :
Le menu des fonctions de sortie commence par l'activation de la connexion EasyTeach (Teach wire /
Teach pin avec la tension d'alimentation UB+) avant de mettre en marche la tension d'alimentation.
En continuant à maintenir la touche EasyTeach-Connexion active le menu passe par les différents ni-
veaux des fonctions de sortie dans une boucle infinie. Le menu commence toujours par la fonction de
sortie fermeture et change toutes les 5 secondes. La fonction de sortie souhaitée est réglée en débran-
chant le fil.
Présélection / Réglage avec EasyTeach par aimant (ETM) :
Le menu des fonctions de sortie commence en maintenant l'aimant EasyTeach sur le spot EasyTeach
avant de mettre en marche la tension d'alimentation. En continuant à maintenir l'aimant EasyTeach
sur le spot EasyTeach, le menu passe par les différents niveaux des fonctions de sortie dans une boucle
infinie. Le menu commence toujours par la fonction de sortie fermeture et change toutes les 5 secondes.
La fonction de sortie souhaitée est réglée en enlevant l'aimant EasyTeach.
Fonction de sortie
Fermeture*
Ouverture
Fonction de sortie ouverture
1
S1
Fermé
Off
LED vert
Allumer
LED jaune Off
Ouverture
0
Fermé
A1
Allumer
Représentation optique
La LED clignote en vert
La LED clignote en jaune
1
Ouvrir
Off
Allumer
*Configuration d´origine
23
