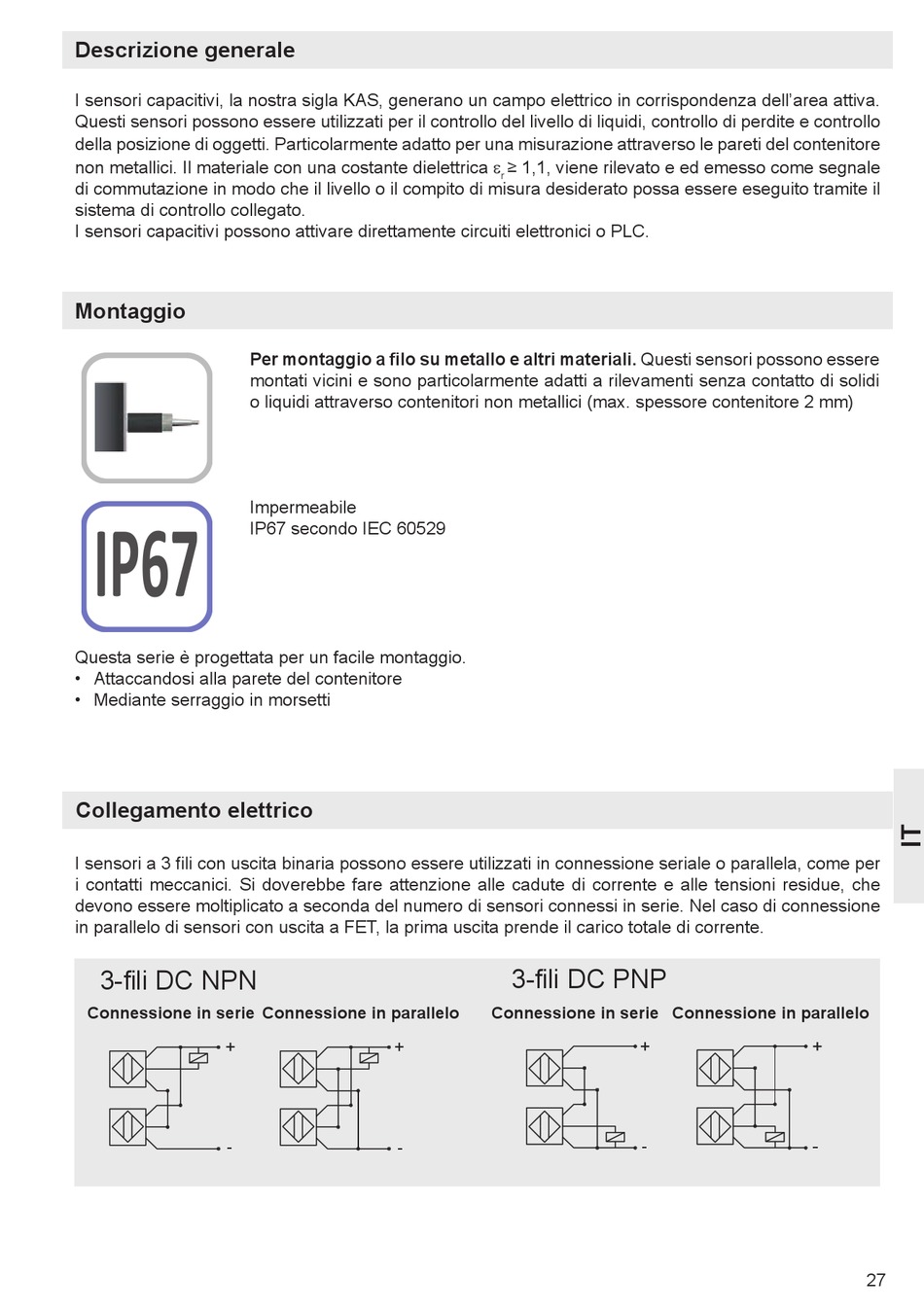

Descrizione generale
I sensori capacitivi, la nostra sigla KAS, generano un campo elettrico in corrispondenza dell'area attiva.
Questi sensori possono essere utilizzati per il controllo del livello di liquidi, controllo di perdite e controllo
della posizione di oggetti. Particolarmente adatto per una misurazione attraverso le pareti del contenitore
non metallici. Il materiale con una costante dielettrica e
di commutazione in modo che il livello o il compito di misura desiderato possa essere eseguito tramite il
sistema di controllo collegato.
I sensori capacitivi possono attivare direttamente circuiti elettronici o PLC.
Montaggio
Per montaggio a filo su metallo e altri materiali. Questi sensori possono essere
montati vicini e sono particolarmente adatti a rilevamenti senza contatto di solidi
o liquidi attraverso contenitori non metallici (max. spessore contenitore 2 mm)
IP67
Impermeabile
IP67 secondo IEC 60529
Questa serie è progettata per un facile montaggio.
• Attaccandosi alla parete del contenitore
• Mediante serraggio in morsetti
Collegamento elettrico
I sensori a 3 fili con uscita binaria possono essere utilizzati in connessione seriale o parallela, come per
i contatti meccanici. Si doverebbe fare attenzione alle cadute di corrente e alle tensioni residue, che
devono essere moltiplicato a seconda del numero di sensori connessi in serie. Nel caso di connessione
in parallelo di sensori con uscita a FET, la prima uscita prende il carico totale di corrente.
3-fili DC NPN
Connessione in serie Connessione in parallelo
≥ 1,1, viene rilevato e ed emesso come segnale
r
3-fili DC PNP
Connessione in serie Connessione in parallelo
27
