Collegamento elettrico

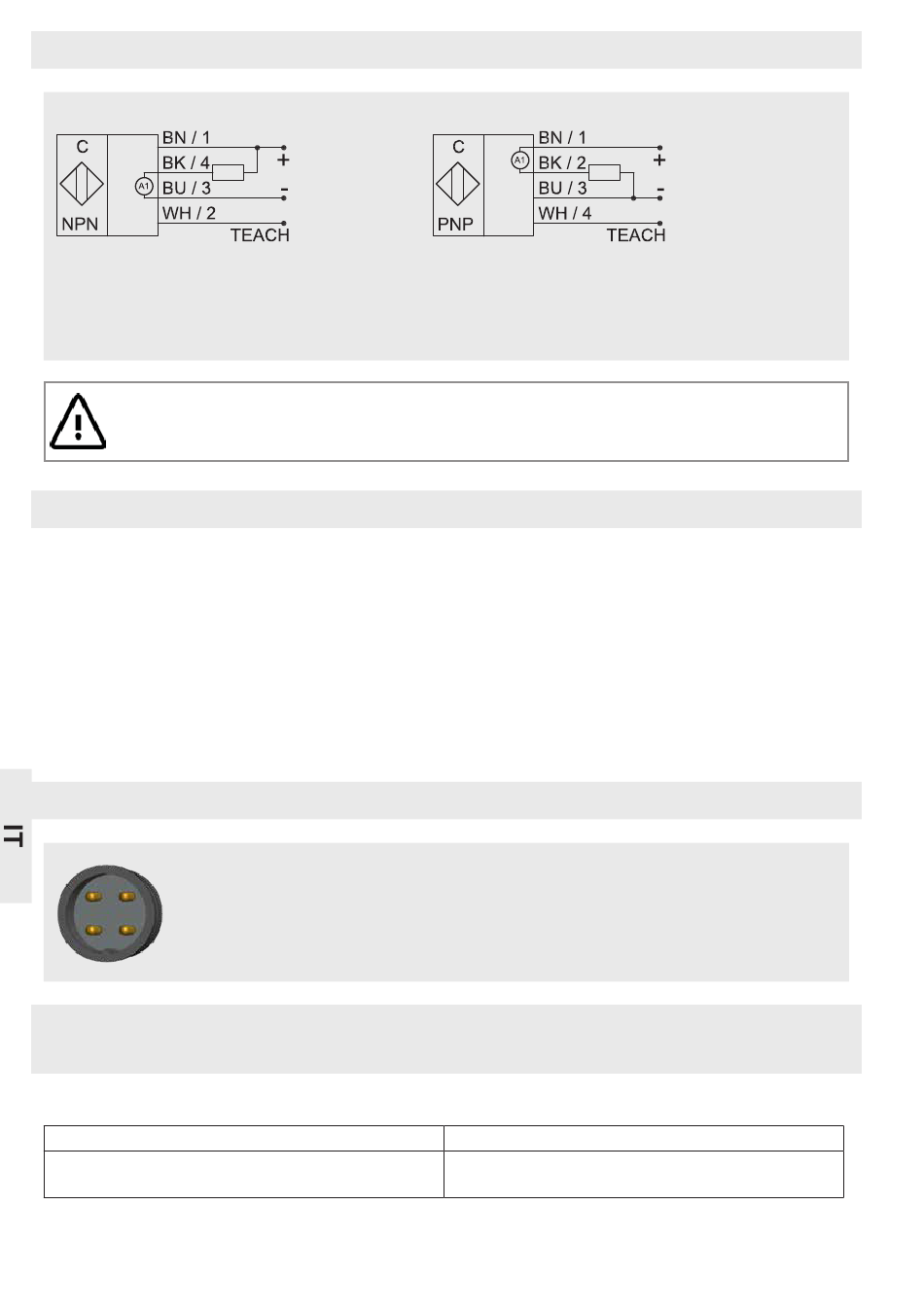

Collegamento elettrico EasyTeach
Se l'ingresso di apprendimento è collegato a UB+, la modalità di apprendimento è attivata.
Se l'ingresso di apprendimento è collegato a GND, la modalità operativa è attivata.
Quando si utilizza il magnete, gli cavo teach di apprendimento possono essere collegati diretta-
mente a GND.
Attenzione:
In caso di carico induttivo, è necessario prevedere un circuito di protezione corrispondente (p.
es. diodo a ruota libera)
Posa dei cavi
I cavi di comando dei sensori si devono posare separatamente o schermati dai cavi di potenza, nei casi
estremi i picchi di tensione induttivi possono infatti distruggere i sensori nonostante il circuito di protezione
integrato. Soprattutto per linee di cavi di oltre 5 m di lunghezza si consiglia di utilizzare cavi schermati o
linee intrecciate.
Evitare l'accensione diretta di lampadine a incandescenza, poiché la corrente a freddo nel momento di
accensione è notevolmente superiore alla corrente nominale, attivando così la protezione da cortocircuito
integrata e distruggendo nei casi estremi gli stadi finali dei sensori.
I dispositivi con elevata intensità del campo ravvicinato, p. es. gli apparecchi radio vocali ad alta
potenza o fonti di disturbo nel campo di frequenza inferiore, p. es. i trasmettitori a onde lunghe, medie e
corte, non si devono utilizzare nelle immediate vicinanze dei sensori; si possono intraprendere ulteriori
provvedimenti per eliminare segnali errati.
Collegamento dei pin
3
4
Assegnazione dei pin per i sensori collegabili (vista dall'alto)
1 2
Preselezione delle funzioni di uscita
(Normalmente aperto / Normalmente chiuso)
Il sensore offrono 2 modi diversi per la funzione di uscita:
Normalmente aperto (Regolazione di fabbrica)
Il sensore è impostato sulla funzione di uscita nor-
malmente aperto ex funziona.
Quando si ritorna alla funzione normalmente aperto o normalmente chiuso, l'S1 mantiene il valore pre-
cedentemente impostato.
28
+ Teach
- Operazione
Normalmente chiuso
La funzione di normalmente chiuso può essere
impostata tramite il menu di preselezione.
+ Teach
- Operazione
