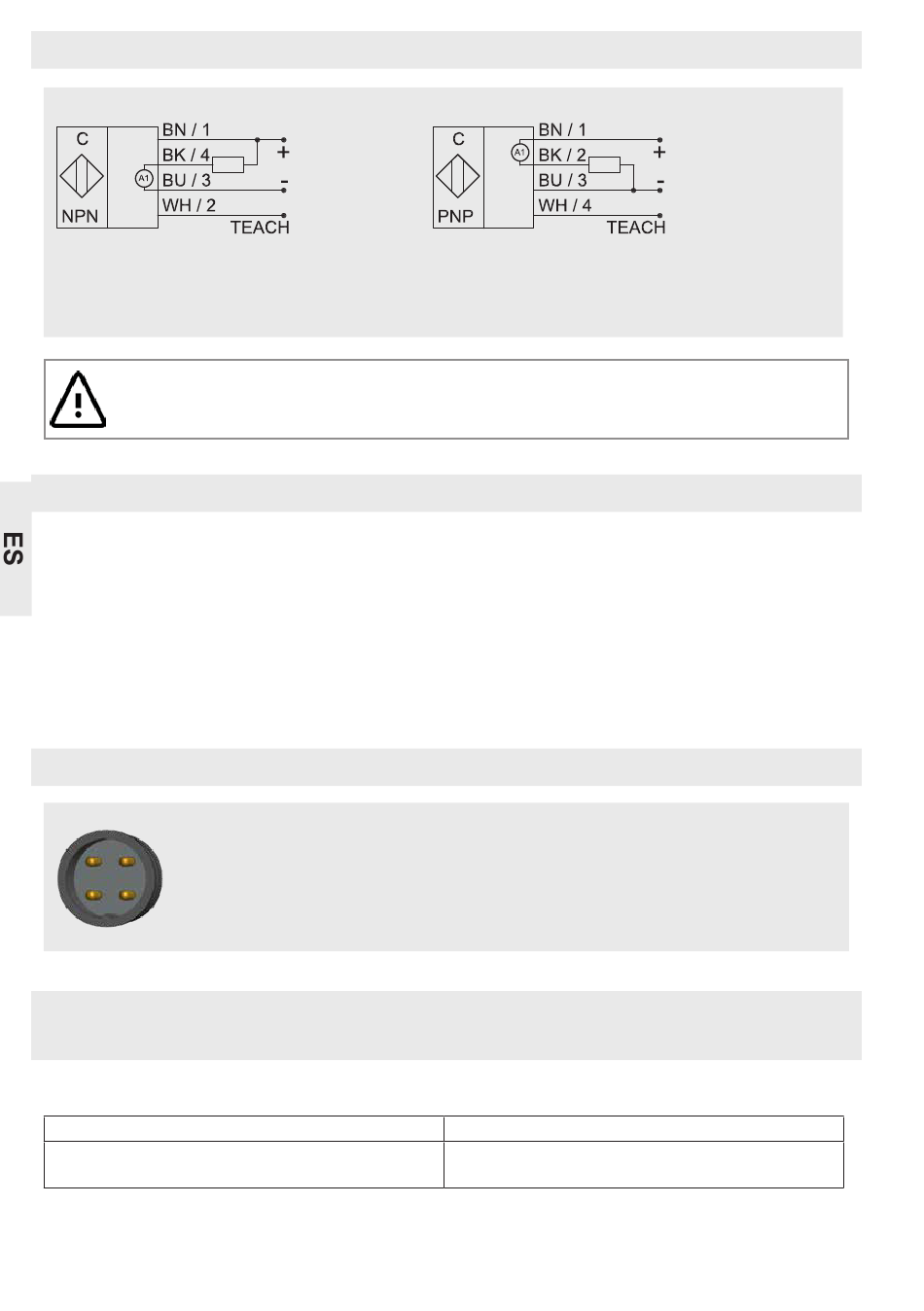

Conexión eléctrica
Conexión eléctrica EasyTeach
Si la entrada Teach está conectada a UB+, se activa el modo Teach.
Si la entrada Teach está conectada a GND, se activa el modo de operación.
Cuando se utiliza el imán, la línea de teach pueden conectarse directamente a GND.
Atención:
Para cargas inductivas se debe prever un circuito de protección correspondiente (p. ej. diodo
de giro libre)
Colocación de los cables
Los cables de conexión de los sensores deben ser tendidos por separado o apantallados de los ca-
bles de corriente principales, ya que las puntas de corriente inductiva podrían destruir a los sensores
en casos extremos, a pesar de llevar circuitos protectores incorporados. Especialmente en las líneas
superiores a 5 m se recomienda el uso de cables apantallados o de líneas trenzadas.
Los elementos emisores de radiofrecuencia, p.ej. los radio teléfonos de alta potencia, o fuentes de
ruido en la banda de baja frecuencia, por ejemplo, transmisores de onda corta, media o larga, no deben
colocarse cerca de los sensores; en caso contrario deben tomarse medidas adicionales para eliminar
señales de error.
Asignación de pines
3
4
Asignación de pines para sensores enchufables (vista desde arriba)
1
2
Preselección de la función de salida (Normalmente abierta /
Normalmente cerrado)
El sensor ofrecen 2 modos diferentes para la función de salida:
Normalmente abierta (Ajuste de fábrica)
El sensor se ajusta a la función de salida normal-
mente abierta de fábrica.
Al volver a la función normalmente abierta o normalmente cerrado, el S1 conserva el valor previamente
ajustado.
16
+ Teach
- Operación
Normalmente cerrado
La función normalmente cerrado puede ajustarse
a través del menú de preselección.
+ Teach
- Operación
