Einstellung Grenzkontakt
9 Einstellung Grenzkontakt
Bei der Ausführung mit induktivem Grenz-
kontakt befindet sich auf der Drehachse des
Stellungsreglers eine einstellbare Steuerfah-
ne (1), die den Schlitzinitiator (3) betätigt.
Für den Betrieb des induktiven Grenzkontak-
tes ist in den Ausgangsstromkreis ein ent-
sprechender Schaltverstärker (Kap. 5.2.1)
einzuschalten.
Wenn sich die Steuerfahne (1) im Feld des
Initiators befindet, wird dieser hochohmig.
Liegt sie nicht mehr in diesem Feld, wird die-
ser Initiator niederohmig.
Der Grenzkontakt wird normalerweise so
eingestellt, dass in einer Endlage ein Signal
ansteht. Der Schaltpunkt ist aber auch zur
Signalisierung einer Zwischenstellung ein-
stellbar.

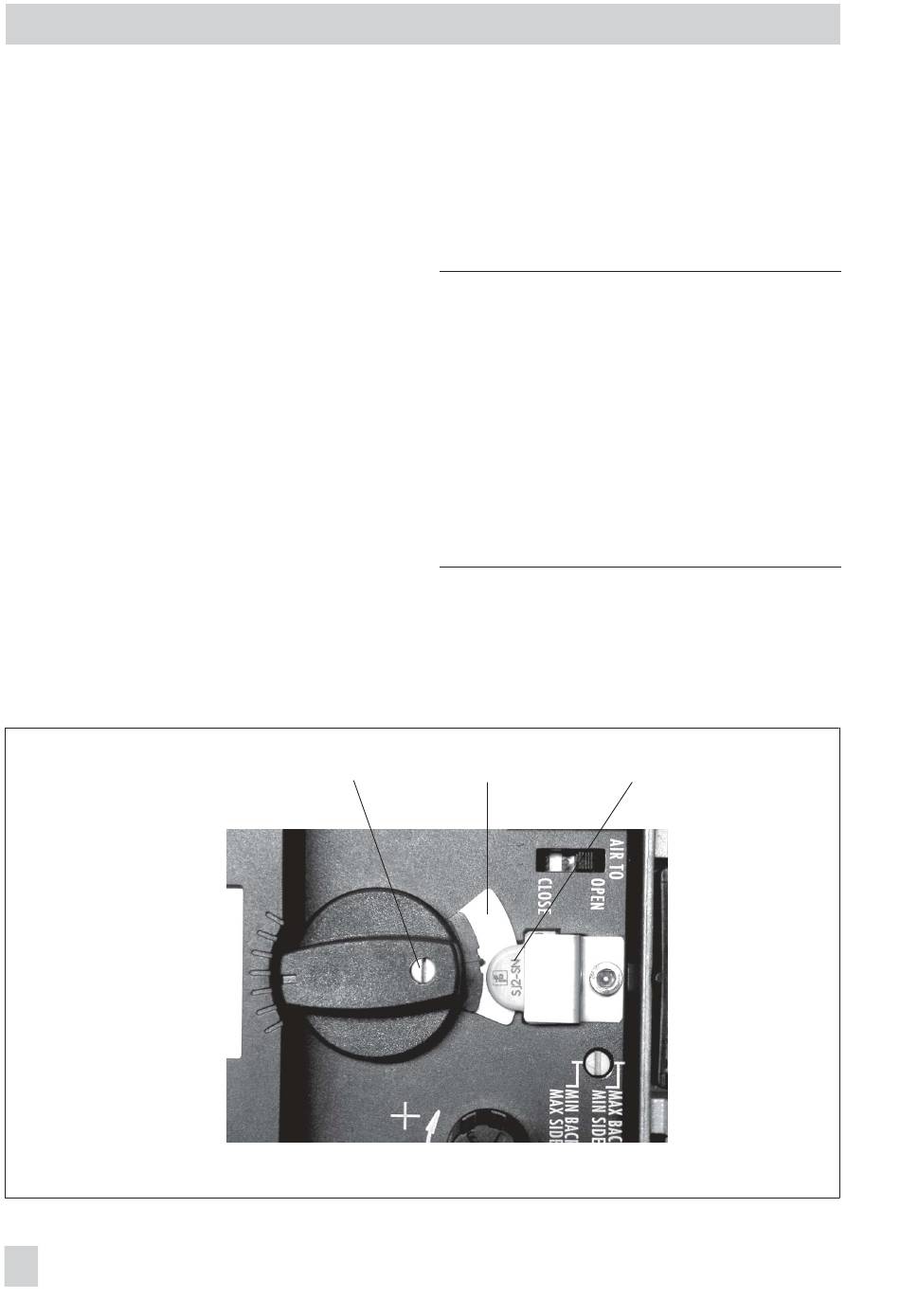

Bild 26 · Einstellung Grenzkontakt
76
EB 8384-2
Die gewünschte Schaltfunktion, ob das Aus-
gangsrelais beim Eintauchen der Steuerfah-
ne im Schlitzinitiator angezogen oder abge-
fallen sein soll, ist gegebenenfalls am Schalt-
verstärker anzuwählen.
Hinweis:
Der induktive Grenzkontakt ersetzt den Soft-
waregrenzkontakt A1 mit Klemmenbezeich-
nung +41/–42.
Jede Schaltposition kann wahlweise durch
das Ein- oder Austauchen der Steuerfahne
signalisiert werden.
Der zweite Softwaregrenzkontakt bleibt un-
eingeschränkt vorhanden, die Funktion des
Softwaregrenzkontaktes A1 ist abgeschaltet.
Einstellschraube (2) Steuerfahne (1) Schlitzinitiator (3)
