5. Den Winkel mit Sensor so an der
NAMUR-Rippe des Ventiles ansetzen,
dass der Abtaststift (2) in den Schlitz
der Mitnehmerplatte (3) zu liegen
kommt, dann den Winkel mit seiner
Befestigungsschrauben am Ventil fest-
schrauben.
4.7.3 Montage an Mikroventil
Typ 3510
Erforderliche Anbauteile und Zubehör:
Tabelle 7, Seite 51
1. Hebel (1) am Positionssensor in Mittel-
stellung bringen und festhalten. Mutter
(1.1) lösen und den standardmäßig an-
gebauten Hebel M (1) mit Tellerfeder
(1.2) von der Sensorwelle abnehmen.
20 21

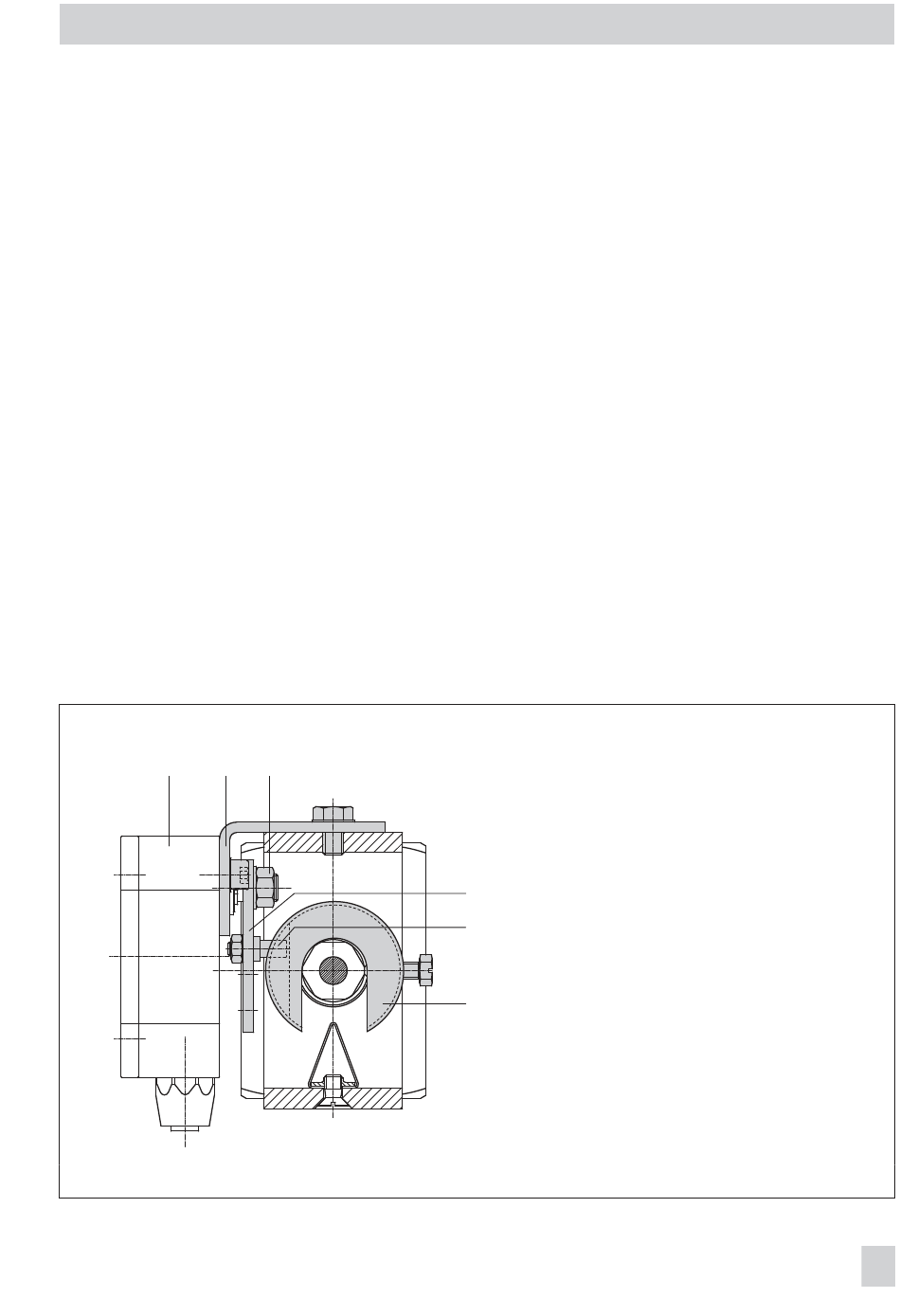

Bild 19 · Montage am Mikroventil
1.1
1.2
Anbau am Stellventil – Anbauteile und Zubehör
2. Den Positionssensor (20) am Winkel
(21) verschrauben.
3. Hebel S (1) aus den Anbauteilen neh-
men und den Abtaststift (2) in der Boh-
rung für Stiftposition 17 verschrauben.
Hebel (1) und Tellerfeder (1.2) auf die
Welle des Sensors stecken.
Hebel in Mittelstellung bringen und fest-
halten, Mutter (1.1) aufschrauben.
4. Mitnehmer (3) an die Kupplung des
Ventiles setzen, rechtwinklig ausrichten
und festschrauben.
5. Winkel (21) mit Positionssensor am
Ventilrahmen so ansetzen und ver-
schrauben, dass der Abtaststift (2) in
die Nut des Mitnehmers (3) gleitet.
1
2
3
1 Hebel
1.1 Mutter
1.2 Tellerfeder
2 Abtaststift
3 Mitnehmer
20 Positionssensor
21 Winkel
