Die Analysatorsteuerung zieht das trockene Spektrum vom nassen Spektrum ab, und die Konzentration des
Spurenschwefelwasserstoffs wird gemessen. Bevor ein neues trockenes Spektrum erfasst wird, wird das gleiche
trockene Spektrum in der Regel 10 bis 30 Minuten lang verwendet, je nachdem, welche Logik in die Steuerung
einprogrammiert wurde. Bei den automatischen Ventilen, die dafür zuständig sind, dass der Probenstrom
entweder in den Wäscher geleitet wird oder den Wäscher umgeht, handelt es sich um elektrische oder pneumatisch
betriebene Ventile.
3.4

Produktidentifizierung

Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:
•
Typenschildangaben
•
Bestellcode (Order code) mit Aufschlüsselung der Analysatormerkmale auf dem Lieferschein
Eine Übersicht über den Umfang der zugehörigen Technischen Dokumentation befindet sich im Abschnitt Zugehörige
Dokumentation → .
3.5 Geräteetiketten
3.5.1

Typenschild

Auf den Etiketten sind analysatorspezifische Informationen, Genehmigungen und Warnhinweise aufgeführt
(auf der Abbildung unten nicht ausgefüllt).
Warnhinweis: Der Warnhinweis NICHT IN EXPLOSIONSGEFÄHRDETEN BEREICHEN ÖFFNEN ist auf allen
Typenschildern angebracht.
20
19
18
17
16
15
14
Nr. Beschreibung
1 Herstellername und -standort
2 Produktname
3 Bestellcode (Order code)
4 Seriennummer (SN)
14
1 2 3 4
13 12

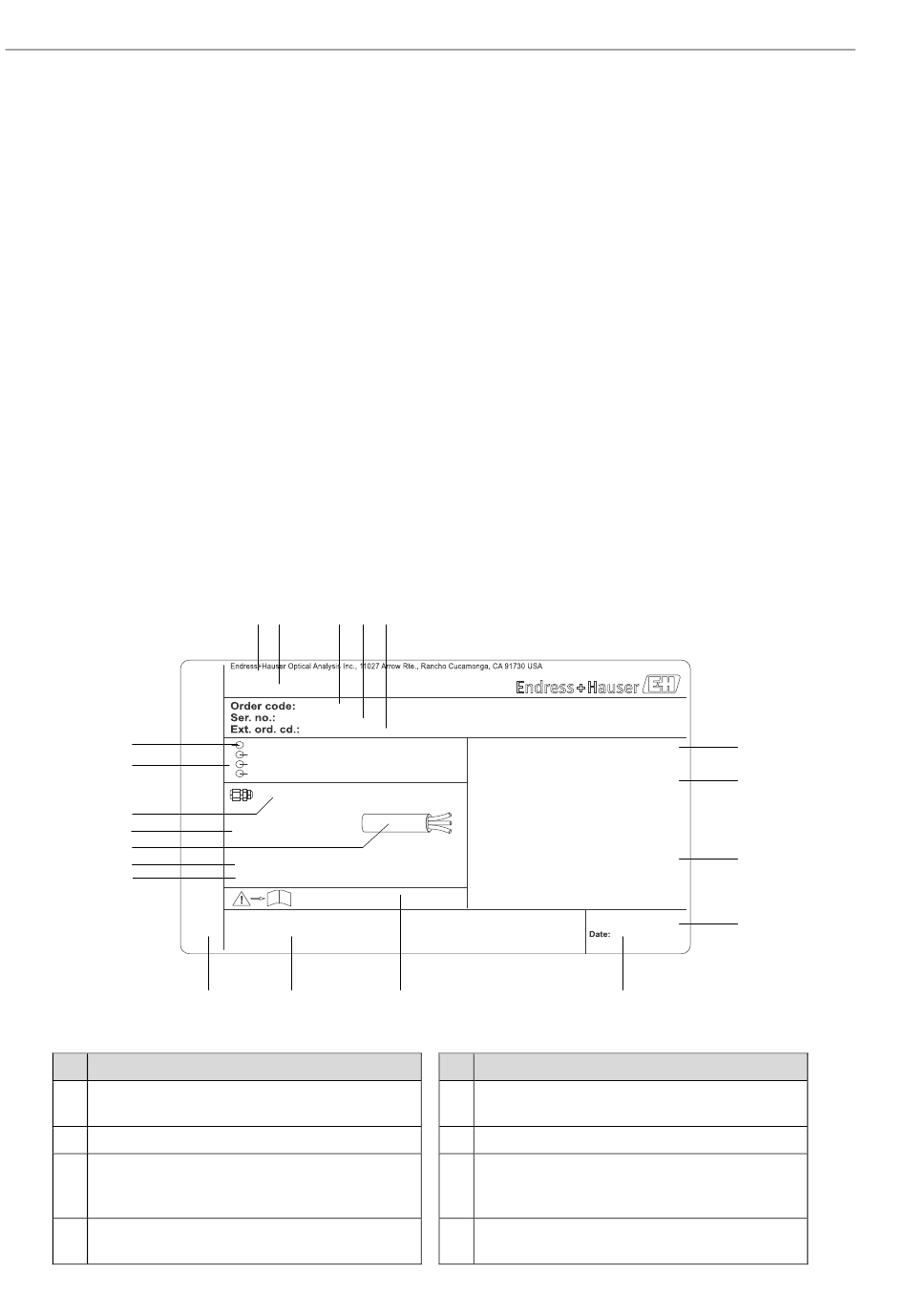

Abbildung 3. Typenschildvorlage für JT33 TDLAS-Gasanalysator
5
11
Nr. Beschreibung
11 Dokumentnummer sicherheitsrelevanter
Zusatzdokumentation
12 Raum für Zulassungszeichen (z. B. CE-Zeichen)
13 Raum für Schutzart des Anschluss- und
Elektronikraums bei Einsatz im explosions-
gefährdeten Bereich
14 Platz für zusätzliche Hinweise (bestimmte
Produkte)
JT33 TDLAS-Gasanalysator
6
7
8
9
A0054795
10
