3.1.2
Beispiel für ein Schnee- und
Eisfreihaltungssystem

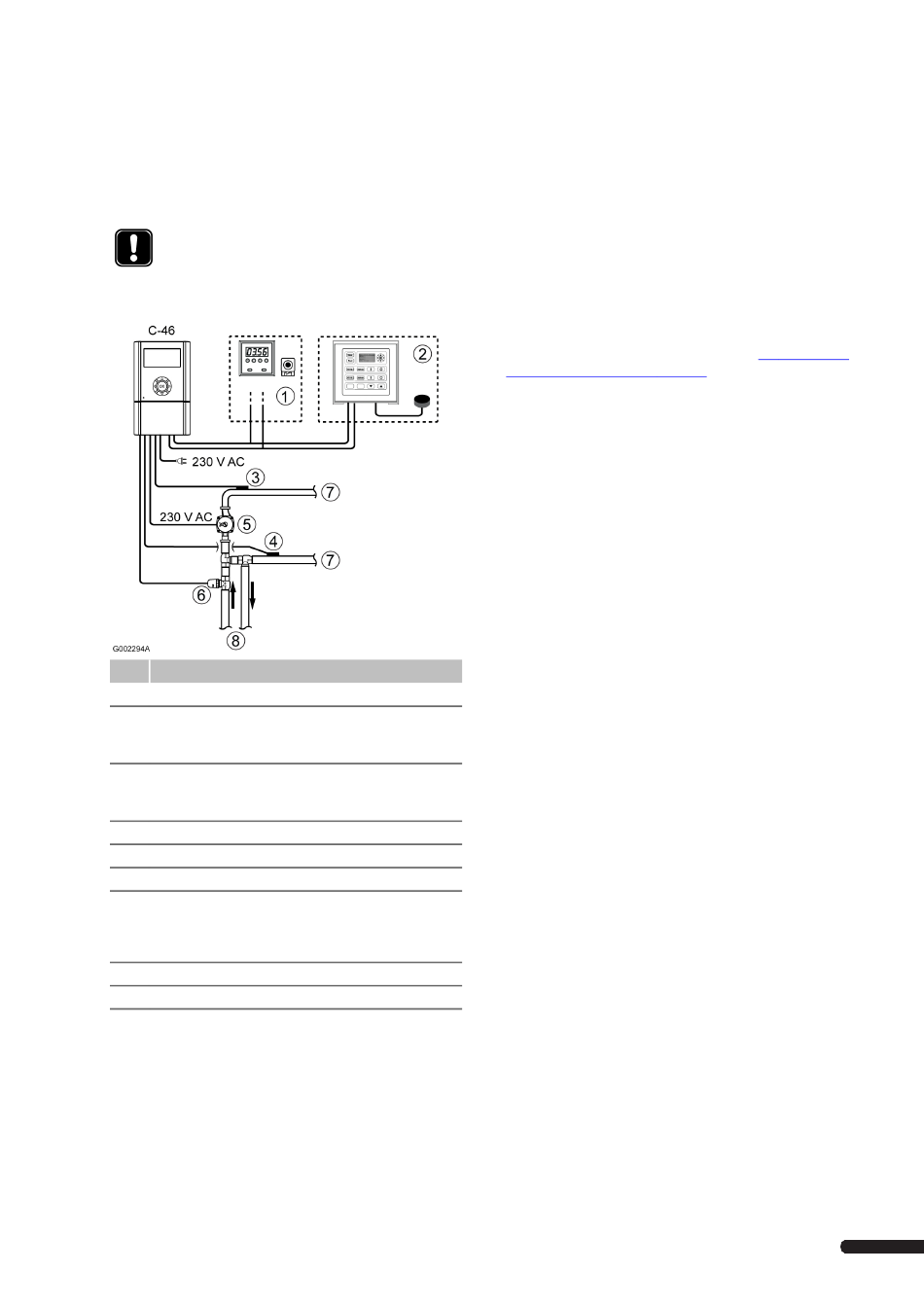

Die folgende Abbildung zeigt, wie der Heiz-/Kühlregler C-46 in
einem Schnee- und Eisfreihaltungssystem eingesetzt werden
kann. Die Abbildung zeigt auch mehrere Systemkomponenten,
die an den Heiz-/Kühlregler C-46 angeschlossen werden können.
Zu beachten:
Nur Uponor Fühler und Thermostate sollten in
Kombination mit dem Heiz-/Kühlregler C-46
verwendet werden.
Pos. Beschreibung
C-46 Heiz-/Kühlregler C-46
1
Vereinfachtes Schnee- und Eisfreihaltungssystem mit
Timer und Taster
(Alternative)
2
Schnee- und Eisfreihaltungsregler mit Schnee- und Eis-
Fühler
(Alternative)
3
Vorlauffühler
4
Rücklauffühler
5
Umwälzpumpe
6
Mischventil-Stellantrieb
•
Thermisch (siehe Abbildung oben)
•
Autom. Regelventil, externe Stromversorgung
7
Rohre zum Schnee- und Eisfreihaltungssystem
8
Rohre zur Wärmequelle
3.2
Fühleranschluss
Der Heiz-/Kühlregler C-46 kann Fühler mit unterschiedlichen
Verbindungsarten nutzen:
•
Drahtgebundene Fühler, die direkt an den Heiz-/Kühlregler
C-46 angeschlossen sind
•
Funk-Thermostate, die über eine Antenne mit dem Heiz-/
Kühlregler C-46 verbunden sind
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
•
Funk-Thermostate, die über eine Antenne mit dem Funk-
Regelmodul C-56 verbunden sind, das über ein Kabel an den
Heiz-/Kühlregler C-46 angeschlossen ist
3.2.1
Drahtgebundene Fühler
Folgende drahtgebundene Uponor Fühler können an den Heiz-/
Kühlregler C-46 angeschlossen werden:
•
Vorlauffühler
•
Rücklauffühler
•
Raumfühler
•
Außenfühler
Für jeden Fühlertyp ist am Heiz-/Kühlregler C-46 eine spezielle
Anschlussklemme vorhanden; siehe Abschnitt
des Heiz-/Kühlreglers C-46, seite
3.2.2
Funk-Thermostate
Wenn eine Antenne an den Heiz-/Kühlregler C-46 angeschlossen
ist, können die folgenden Thermostate und Fühler verwendet
werden:
•
Feuchtigkeitsfühler H-56
•
Funk-Thermostat T-54 mit Inneneinstellung
•
Funk-Thermostat T-55
•
Funk-Thermostat T-75
•
Bodenfühler, angeschlossen an einen Funk-Thermostat T-54
mit Inneneinstellung
•
Außenfühler, angeschlossen an einen Funk-Thermostat T-54
mit Inneneinstellung
•
Raumfühler, angeschlossen an einen Funk-Thermostat T-54
mit Inneneinstellung
3.2.3
Funk-Thermostate, verbunden über Funk-
Regelmodul C-56
Wenn das Funk-Regelmodule C-56 an den Heiz-/Kühlregler C-
46 angeschlossen ist, können die folgenden, mit dem Funk-
Regelmodul C-56 verbundenen Thermostate und Fühler
verwendet werden:
•
Feuchtigkeitsfühler H-56
•
Funk-Thermostat T-54 mit Inneneinstellung
•
Funk-Thermostat T-55
•
Funk-Thermostat T-75
•
Außenfühler, angeschlossen an einen Funk-Thermostat T-54
mit Inneneinstellung
•
Raumfühler, angeschlossen an einen Funk-Thermostat T-54
mit Inneneinstellung
Zu beachten: Ein Bodenfühler, der an einen Funk-Thermostat
T-54 angeschlossen ist, der mit dem Funk-Regelmodul C-56
verbunden ist, ist auf dem Systembus nicht sichtbar und kann
vom Heiz-/Kühlregler C-46 nicht verwendet werden.
3.2.4
Funktionen im Heiz- und Kühlbetrieb
Wenn der Heiz-/Kühlregler C-46 im Heiz- und Kühlbetrieb
arbeitet, gelten die folgenden Bedingungen:
•
Drahtgebundene Fühler
Die Sollwerte für Heizen und Kühlen werden im Heiz-/
Kühlregler C-46 getrennt eingestellt.
5.4 Anschließen
14.
