10.2 Einstellen der Heizkurve
Wenn der Heiz-/Kühlregler C-46 im Heizbetrieb ist und ein
Außenfühler angeschlossen ist, wird die Heizkurve angepasst, um
eine gleichmäßige Raumtemperatur zu erreichen.
10.2.1
Beschreibung
Die Heizkurve wird mit den beiden Parametern Steilheit der
Heizkurve und Korrektur Heizkurve eingestellt:
Steilheit der Heizkurve: Mit diesem Parameter wird die
Steigung des Graphen in einem Vorlauftemperatur-
Außentemperatur-Diagramm geändert. Siehe Abbildung
unten.
Zum Beispiel erfordern Häuser, die gut isoliert sind und über
eine Fußbodenheizung geheizt werden, eine sanfte Steigung
der Kurve im Diagramm.
Andererseits erfordern Häuser, die schlecht gedämmt sind
oder mit Heizkörpern geheizt werden, einen höheren
Steigungswert.
Änderung des Parameters Steilheit der Heizkurve siehe
Abschnitt
8.5.4 Steilheit der Heizkurve, seite
Korrektur Heizkurve: Die Kurven in dem Diagramm gehen
alle durch den Punkt, an dem sowohl die Außentemperatur
als auch die Vorlauftemperatur bei 20 °C liegt.
Der Parameter Korrektur Heizkurve wird verwendet, um die
Kurven vertikal zu verschieben. Wenn das Haus bei
moderaten Außentemperaturen nicht warm genug ist,
empfiehlt es sich, die Einstellung der Korrektur Heizkurve zu
erhöhen.
Änderung des Parameters Korrektur Heizkurve siehe
Abschnitt
8.5.5 Korrektur Heizkurve, seite

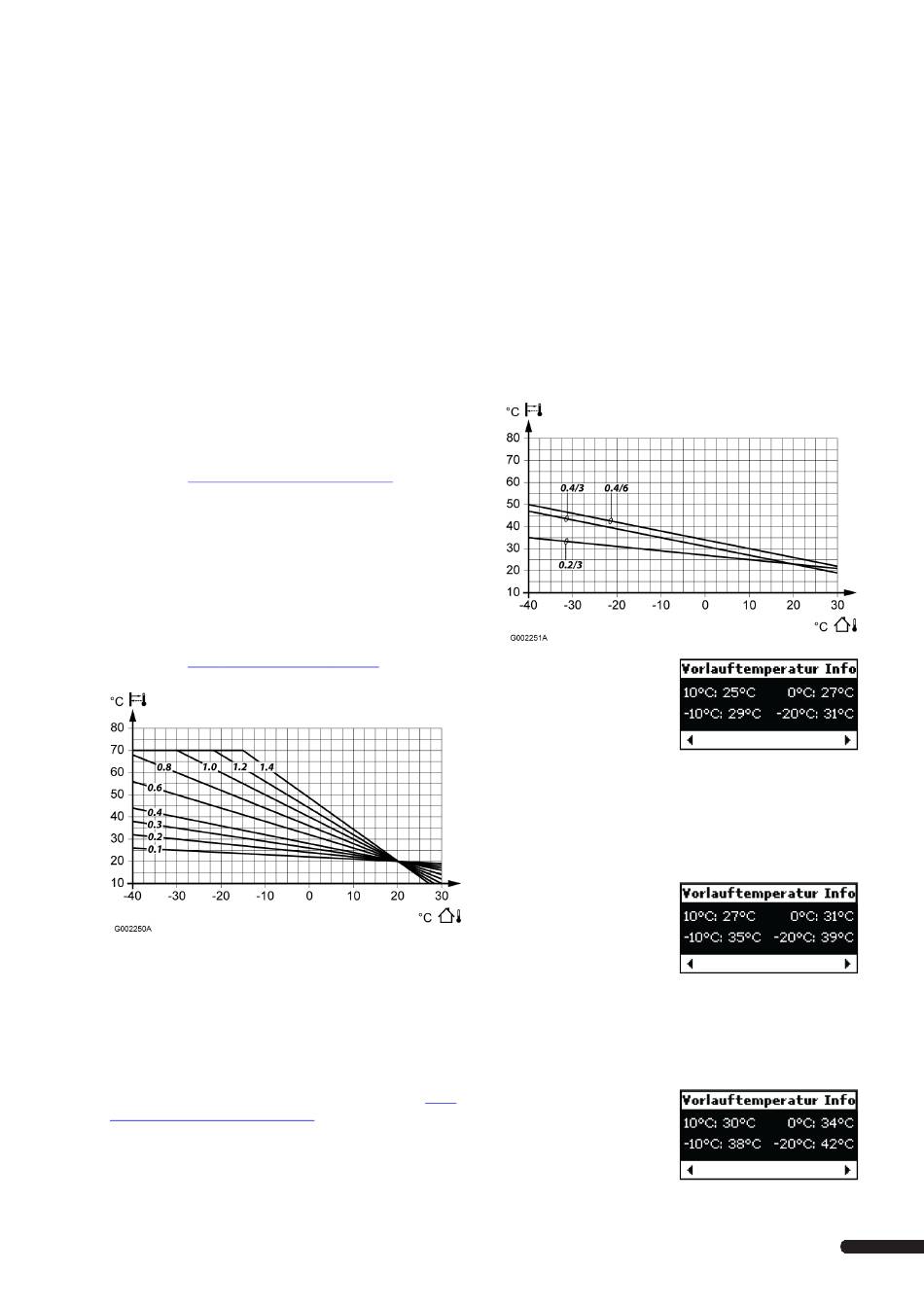

Das Diagramm oben zeigt eine Reihe von Heizkurven für
Steilheit der Heizkurve-Einstellungen zwischen 0,2 und 1,4;
die Korrektur Heizkurve-Einstellung ist auf 0 gesetzt.
Die Heizkurven sind auch durch die Parameter Min/max
Vorlauftemperatur begrenzt. Die Standardwerte für diese
Parameter sind 5 °C für die minimale Vorlauftemperatur und 40
°C für die maximale Vorlauftemperatur. Im obigen Diagramm
wurden Parameterwerte von 5 °C und 70 °C verwendet, um das
volle Potenzial des Systems aufzuzeigen. Siehe Abschnitt
Min/max Vorlauftemperatur, seite 24
Parameter Min/max Vorlauftemperatur
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
25.
25.
8.5.3
zur Einstellung der
10.2.2
Betriebsbeispiel
Das folgende Beispiel beschreibt, wie die Heizkurve angepasst
wird, nachdem der Heiz-/Kühlregler C-46 in den Modus Heizen
- außentemperaturgesteuerte Vorlauftemperatur
geschaltet wurde.
Standardeinstellungen
Wenn der Modus Heizen - außentemperaturgesteuerte
Vorlauftemperatur ausgewählt wurde, ist der Heiz-/Kühlregler
C-46 mit folgenden Standardwerten konfiguriert:
Steilheit der Heizkurve = 0,2
Korrektur Heizkurve = 3
Im Diagramm unten führen die Standardeinstellungen zu der
Heizkurve mit der Bezeichnung 0.2/3.
Im Quick-Menü zeigt der
Bildschirm
Vorlauftemperatur-
Information Folgendes:
Bei diesem Betriebsbeispiel wird festgestellt, dass bei
Außentemperaturen unter dem Gefrierpunkt nicht ausreichend
geheizt wird. Um dies auszugleichen, wird der Parameter
Steilheit der Heizkurve von 0,2 auf 0,4 erhöht. Die dadurch
entstehende Heizkurve hat im obigen Diagramm die Bezeichnung
0.4/3.
Auf dem Bildschirm
Vorlauftemperatur-
Information erscheint nun:
Außerdem wird festgestellt, dass die Raumtemperatur bei
moderaten Außentemperaturen zu niedrig ist. Um dies
auszugleichen, wird der Parameter Korrektur Heizkurve von 3
auf 6 erhöht. Die dadurch entstehende Heizkurve hat im obigen
Diagramm die Bezeichnung 0.4/6.
Auf dem Bildschirm
Vorlauftemperatur-
Information erscheint nun:
47
