5
Montage des Heiz-/Kühlreglers C-46
5.1
Vorbereitung der Montage
Beachten Sie folgende Anweisungen, um die beste
Einbauposition zu bestimmen:
1. Beachten Sie die Verdrahtungspläne des Heiz-/Kühlreglers
C-46; siehe Abschnitt
5.4 Anschließen des Heiz-/Kühlreglers
C-46, seite
14.
2. Stellen Sie sicher, dass eine 230 V-Spannungsversorgung für
den Anschluss des Heiz-/Kühlreglers C-46 zur Verfügung
steht.
3. Stellen Sie sicher, dass die Einbaulage frei von
herablaufendem Wasser und Wasserspritzern ist.
4. Stellen Sie sicher, dass keine Gefahr einer Überhitzung des
Heiz-/Kühlreglers C-46 aufgrund hoher
Umgebungstemperatur besteht.
5. Wählen Sie eine Montageposition an einer senkrechten
Fläche auf einer Höhe, die für den Betrieb des Heiz-/
Kühlreglers C-46 geeignet ist.
5.2
Öffnen des Heiz-/Kühlreglers C-46

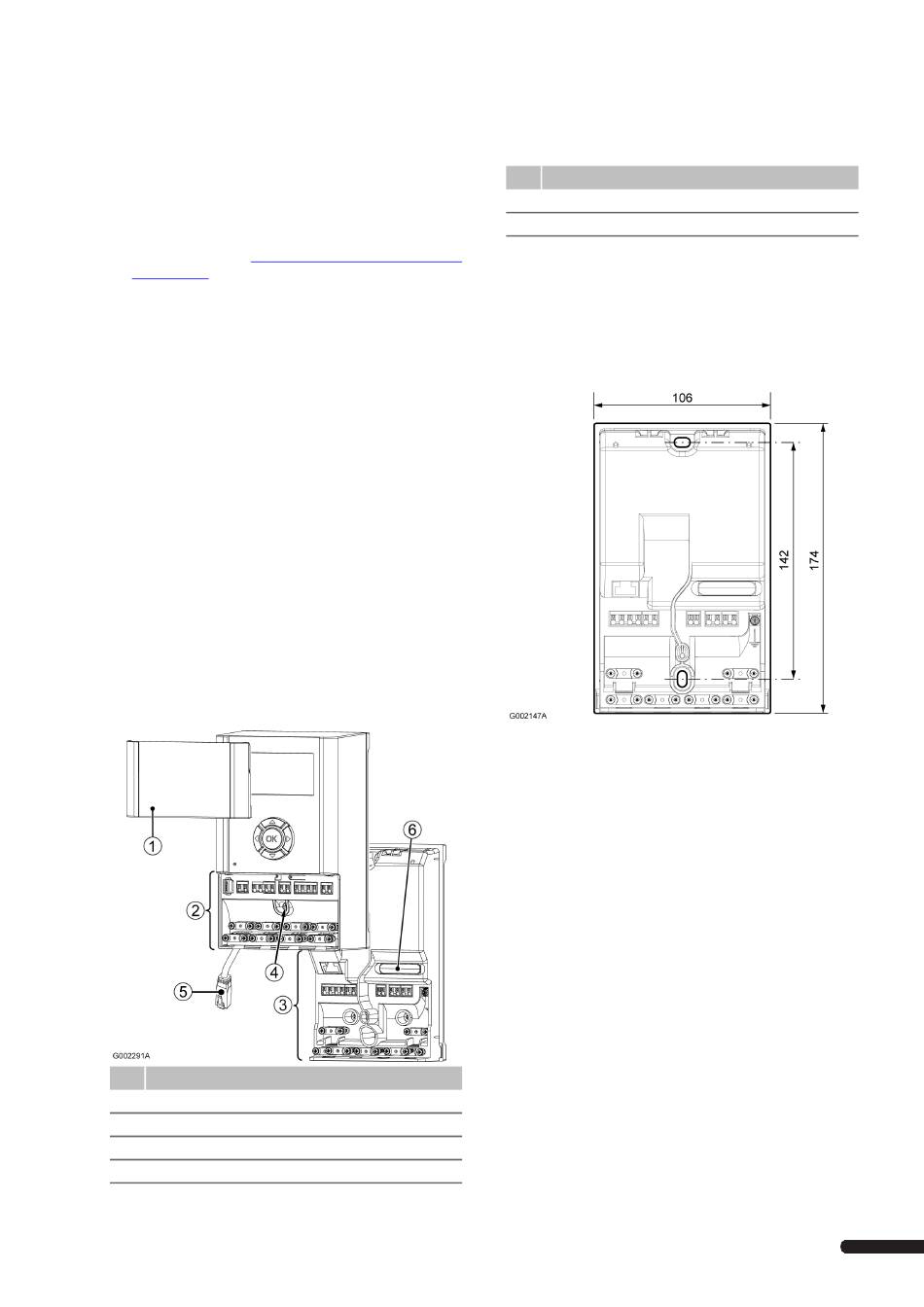

Zum Öffnen des Heiz-/Kühlreglers C-46:
1. Nehmen Sie die Abdeckung, am oberen Rand beginnend,
vorsichtig ab.
2. Lösen Sie die gesicherte Schraube, mit der das obere Fach am
unteren befestigt ist.
3. Heben Sie das obere Fach an, um sich Zugang zu dem
Verbindungskabel zwischen dem oberen und unteren Fach zu
verschaffen.
4. Trennen Sie das Verbindungskabel vom unteren Fach.
Ort
Pos.
1
Abdeckung
2
Oberes Fach
3
Unteres Fach
4
Befestigungsschraube
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Ort
Pos.
5
Verbindungskabel
6
Sicherung T 5 A/250 V und Ersatzsicherung
5.3
Wandbefestigung des Heiz-/Kühlreglers
C-46
Der Heiz-/Kühlregler C-46 wird in einem Paket mit Schrauben
und Dübeln geliefert. Die folgende Abbildung zeigt die
Abmessungen des Heiz-/Kühlreglers C-46 und die Positionen der
Montagebohrungen.
13
