Systemintegration von Heiz-/Kühlregler C-46 und
Funk-Regelmodul C-56
Der Heiz-/Kühlregler C-46 kann mit dem Funk-Regelmodul C-56
integriert werden, um den Leistungsumfang des Heiz-/
Kühlsystems zu erweitern.
Zu beachten:
Das Funk-Regelmodul C-56 muss über die
Softwareversion 5.0.3 oder höher verfügen, um in
Verbindung mit dem Heiz-/Kühlregler C-46 korrekt
zu funktionieren.
Funk-Regelmodule C-56 mit Fertigungsdatum 4010 oder später
haben die richtige Softwareversion. Das Datumsformat ist WWJJ.
Ein Aufkleber mit dem Fertigungsdatum ist bei entfernter
Abdeckung im 230 V-Fach sichtbar.
Funk-Regelmodule C-56 mit älterem Fertigungsdatum können
von Uponor aufgerüstet werden. Weitere Informationen erhalten
Sie von Uponor.
Einige typische Konfigurationen mit miteinander verbundenem
Heiz-/Kühlregler C-46 und Funk-Regelmodul C-56 sind unten
aufgeführt:
•
Wenn eine Umwälzpumpe an den Heiz-/Kühlregler C-46
angeschlossen ist, können Entscheidungen zur
Pumpensteuerung über das Funk-Regelmodul C-56 gemacht
werden. Dies bedeutet, dass die Pumpe abgeschaltet wird,
wenn kein Heiz- oder Kühlbedarf besteht.
•
Ein oder mehrere Feuchtigkeitsfühler H-56 können über ein
Funk-Regelmodul C-56 angeschlossen werden. Diese
Konfiguration kann mit der mittleren oder maximalen
relativen Luftfeuchtigkeit in einem Raum arbeiten.
•
Ein oder mehrere zusätzliche Raumfühler können über Funk-
Regelmodul C-56 angeschlossen werden. Diese
Konfiguration kann verwendet werden, um die mittlere
Temperatur oder die größte Abweichung von der
Solltemperatur in einem Raum zu berechnen.
•
Außentemperaturfühler, angeschlossen über Funk-
Regelmodul C-56
•
ECO- und Normal-Modus können über die Timer-Funktion
im Bedienmodul I-76 durch das Funk-Regelmodul C-56
gesteuert werden.
Zu beachten:
Der Heiz-/Kühlregler C-46 kann nur dann in den
Absenkungsbetrieb schalten, wenn alle durch Funk-
Regelmodul C-56 gesteuerten Räume im ECO-Modus
sind.
•
Urlaubsmodus, gesteuert über die Timer-Funktion im
Bedienmodul I-76 durch das Funk-Regelmodul C-56
•
Heizen/Kühlen-Umschaltung über das Menü in
Bedienmodul I-76 durch Funk-Regelmodul C-56 oder über
an Funk-Regelmodul C-56 angeschlossenen externen
Heizen/Kühlen-Schalter
12

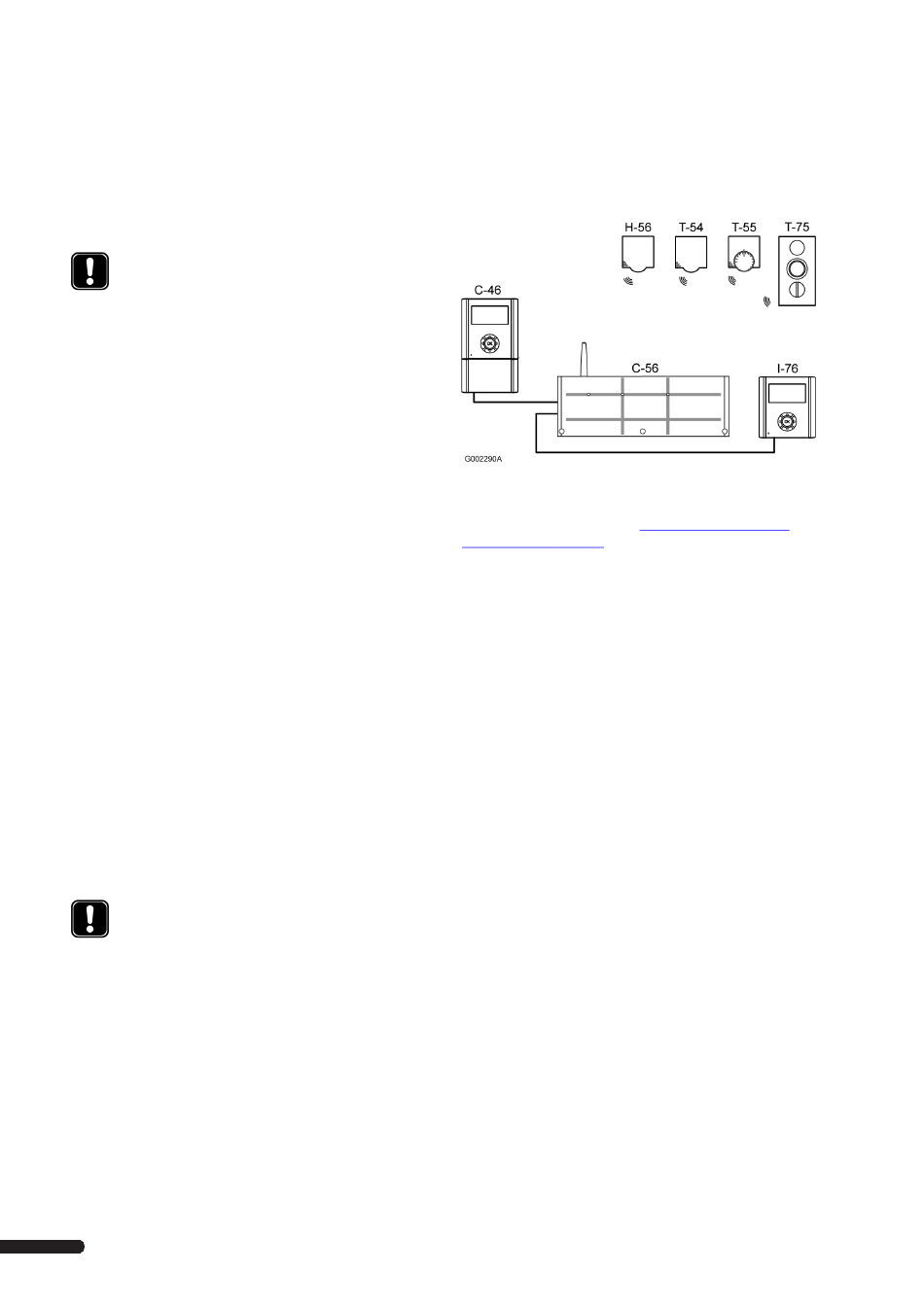

Die folgende Abbildung zeigt eine Beispielkonfiguration.
Anleitung zum Anschluss des Funk-Regelmodul C-56 an Heiz-/
Kühlregler C-46 siehe Abschnitt
Kühlreglers C-46, seite
14.
Anleitung für Anschluss und Verbindung von Komponenten an
Funk-Regelmodul C-56 siehe Uponor Control System,
Installations- und Bedienungsanleitung.
