8

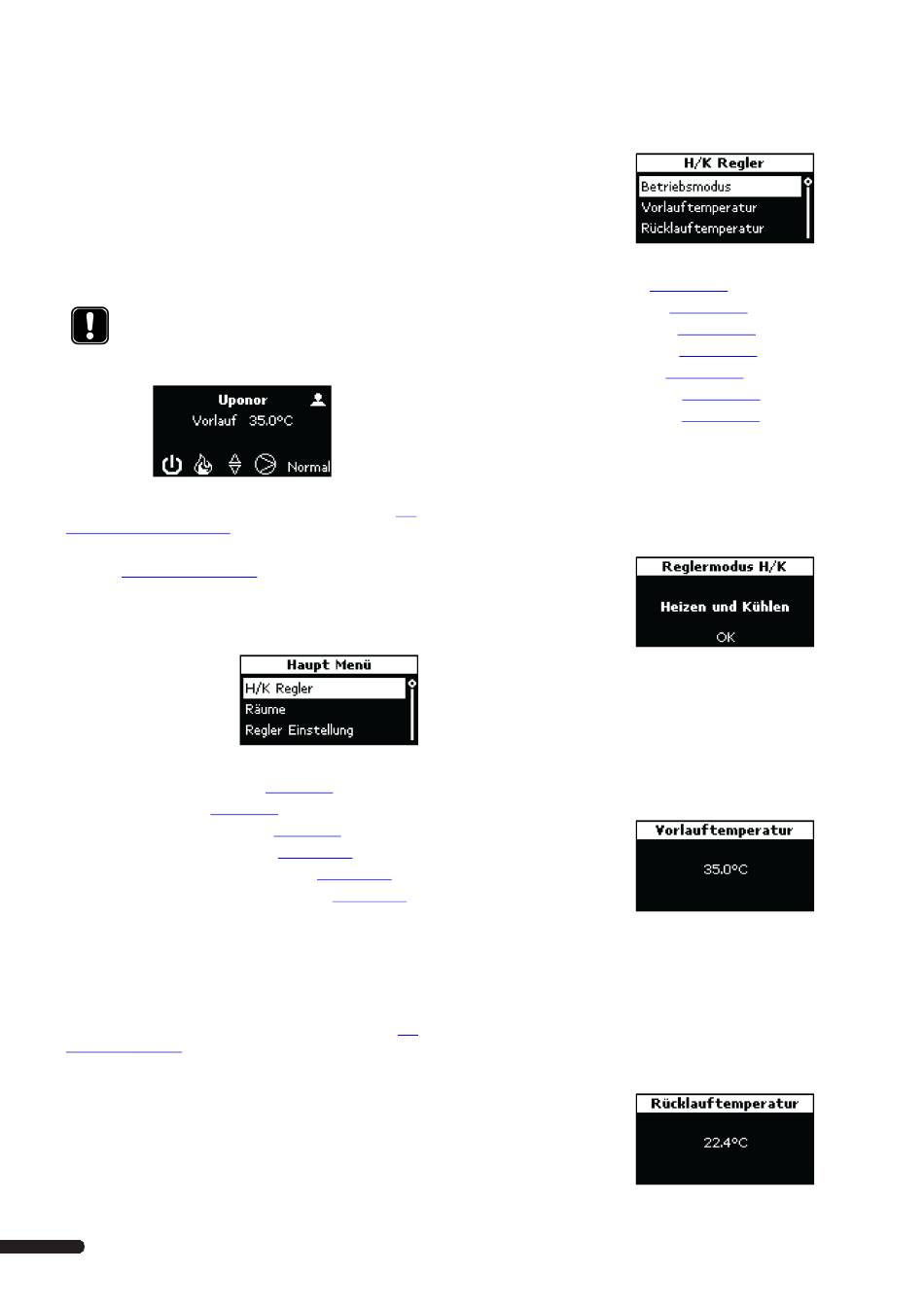

Bedienung des Heiz-/Kühlreglers C-46
Dieser Abschnitt beschreibt die Bildschirme, die verwendet
werden zur:
•
Einstellung von Parametern für den Systembetrieb
•
Auswahl der Betriebsmodi und Unterbetriebsmodi
•
Anzeige der Parameter-Einstellungen
•
Anzeige der ausgewählten Betriebsmodi
•
Anzeige der Fühler-Messwerte
Zu beachten:
Alle nachfolgend beschriebenen Sequenzen
beginnen beim UponorBildschirm.
Eine Beschreibung der Navigation mit den Navigationstasten
durch die verschiedenen Bildschirme finden Sie in Abschnitt
Bedienerschnittstelle, seite
15.
Die folgenden Abschnitte haben dieselbe Reihenfolge wie in
Abschnitt
9 Menüstruktur, seite
8.1
Menü
Zur Anzeige des Menüs:
1. Wenn der Uponor
Bildschirm angezeigt wird,
drücken Sie die OK-Taste,
um das Menü
anzuzeigen.
Das Menü enthält die
folgenden Elemente:
•
Heiz-/Kühlregler, Abschnitt
•
Räume, Abschnitt
8.3, seite 23
•
Regler-Einstellung, Abschnitt
•
Absenkungsbetrieb, Abschnitt
•
Alarm-/Systemmeldungen, Abschnitt
•
Allgemeine Einstellungen, Einstellungen
2. Wählen Sie das gewünschte Untermenü und drücken Sie OK.
8.2
Heiz-/Kühlregler (Menü)
Dieser Abschnitt beschreibt die Bildschirme, auf die vom Heiz-/
Kühlregler-Menü aus zugegriffen werden kann. Welche von den
Bildschirmen zugänglich sind, ist von der Betriebsart abhängig, in
der sich der Heiz-/Kühlregler C-46 befindet. Siehe Abschnitt
Betriebsarten, seite
8.
Zur Anzeige des Heiz-/Kühlregler-Menüs:
1. Navigieren Sie mit den Navigationstasten durch die
Bildschirme:
Uponor > Menü > Heiz-/Kühlregler
22
6.1
43.
8.2, seite 22
8.4, seite 23
8.10, seite 34
8.11, seite 37
8.12, seite 37
3.3
Beispielbildschirm:
Das Heiz-/Kühlregler-
Menü enthält die folgenden Elemente:
•
Abschnitt Betriebsmodus,
•
Vorlauftemperatur, Abschnitt
•
Rücklauftemperatur, Abschnitt
•
Mittlere Temperatur, Abschnitt
•
Außentemperatur, Abschnitt
•
Innentemperatur, Einstellungen
•
Relative Feuchte, Einstellungen
8.2.1
Betriebsmodus
Um den Status der gewählten Betriebsart anzuzeigen:
1. Navigieren Sie mit den Navigationstasten durch die
Bildschirme:
Uponor > Menü > Heiz-/Kühlregler > Betriebsmodus
Beispielbildschirm,
Betriebsmodus Heizen
ausgewählt:
8.2.2
Vorlauftemperatur
Zur Anzeige der Vorlauftemperatur:
1. Navigieren Sie mit den Navigationstasten durch die
Bildschirme:
Uponor > Menü > Heiz-/Kühlregler >
Vorlauftemperatur
Beispielbildschirm:
8.2.3
Rücklauftemperatur
Die Rücklauftemperatur kann angezeigt werden, wenn ein
Rücklauffühler verwendet wird.
Zur Anzeige der Rücklauftemperatur:
1. Navigieren Sie mit den Navigationstasten durch die
Bildschirme:
Uponor > Menü > Heiz-/Kühlregler >
Rücklauftemperatur
Beispielbildschirm:
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
8.2.1, seite 22
8.2.2, seite 22
8.2.3, seite 22
8.2.4, seite 23
8.2.5, seite 23
8.2.6, seite 23
8.2.7, seite 23
