Übersicht Heiz-/Kühlregler C-46
Dieser Abschnitt enthält eine kurze Beschreibung des Heiz-/
Kühlreglers C-46 als Systemkomponente und deren
Betriebsarten.
3.1
Beschreibung
Der Heiz-/Kühlregler C-46 ist ein primärer Regler für Heiz- und
Kühl- sowie Schnee- und Eisfreihaltungssysteme.
Beispiele für Anwendungen sind:
•
Fußbodenheizung und Kühlsysteme
•
Wandheiz- und Kühlsysteme
•
Deckenkühl- und Heizsysteme
•
Radiatorenheizung
•
Schnee- und Eisfreihaltungssystem
Seine wichtigste Funktion ist die Regelung der Vorlauftemperatur
durch Steuerung eines Mischventils.
Weitere Funktionen sind u.a.:
•
Umwälzpumpensteuerung
•
Ausgang für Heizen-/Kühlen-Umschaltrelais
•
Taupunktsteuerung
3.1.1
Beispiel für Heiz- und Kühlsystem

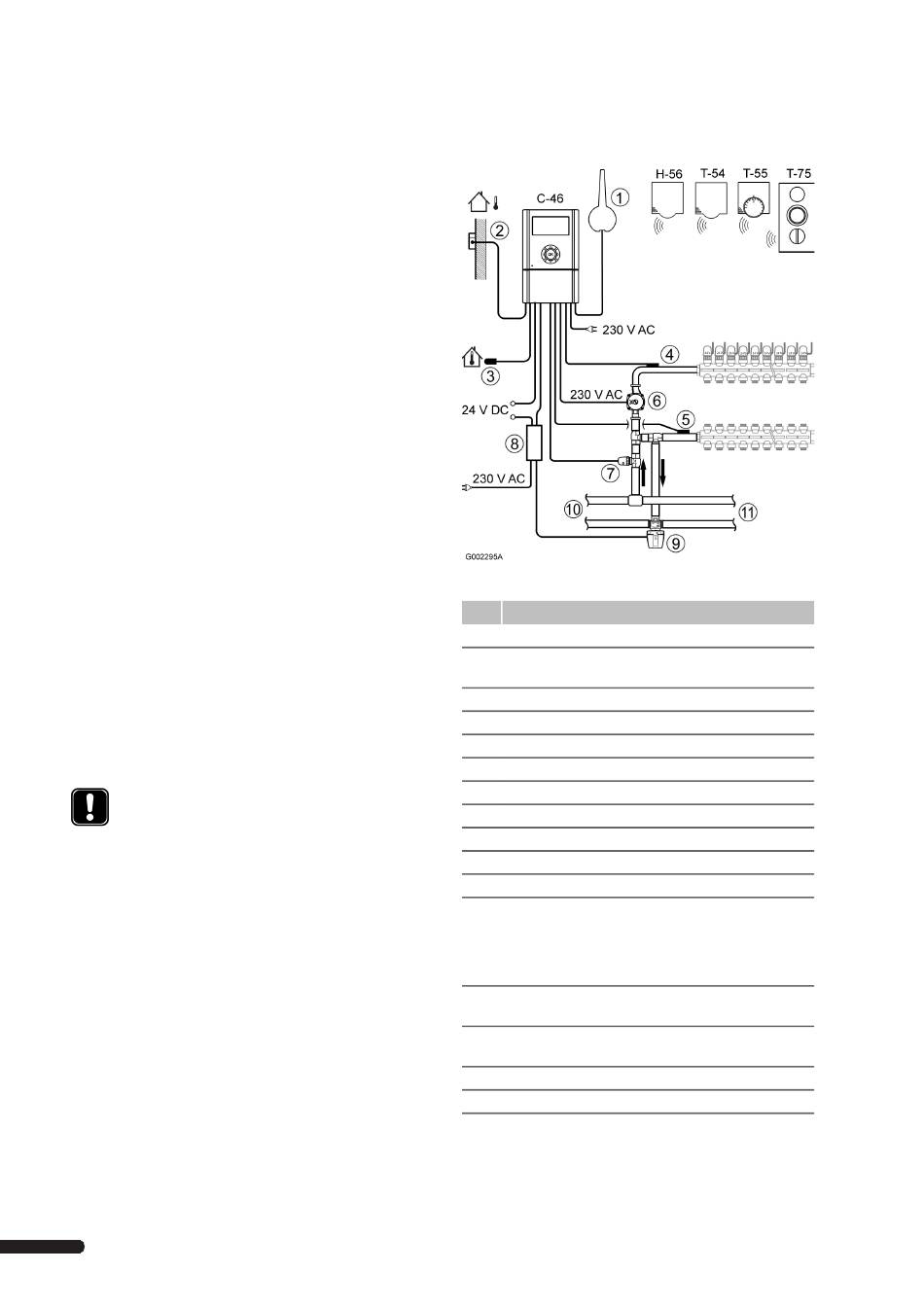

Die folgende Abbildung zeigt, wie der Heiz-/Kühlregler C-46 in
einem Heiz-/Kühlsystem eingesetzt werden kann. Die Abbildung
zeigt auch mehrere Systemkomponenten, die an den Heiz-/
Kühlregler C-46 angeschlossen werden können. Das System
arbeitet entweder mit drahtgebundenen Fühlern oder Funk-
Thermostaten.
Die Abbildung gilt für Heizen, Kühlen sowie für umschaltbare
Heiz-/Kühlsysteme. Einige der Komponenten sind für den
Einsatz mit bestimmten Systemmodi bestimmt wie in der
folgenden Tabelle dargestellt.
Zu beachten:
Nur Uponor Fühler und Thermostate sollten in
Kombination mit dem Heiz-/Kühlregler C-46
verwendet werden.
6
Pos. Beschreibung
C-46 Heiz-/Kühlregler C-46
H-56 Feuchtigkeitsfühler H-56
(Einsatz nur in Kühlsystemen mit Taupunktsteuerung)
T-54 Funk-Thermostat T-54 mit Inneneinstellung
T-55 Funk-Thermostat T-54
T-75 Funk-Thermostat T-75
1
Funkantenne
2
Außenfühler
3
Raumfühler
4
Vorlauffühler
5
Rücklauffühler
6
Umwälzpumpe
7
Mischventil-Stellantrieb
•
Thermisch, 24 V DC, 3 W, NC (siehe Abbildung
oben)
•
Autom. Regelventil, 0-10 V DC, externe Versorgung
8
Schaltmodul H/K
(Einsatz nur bei umschaltbaren Heiz-/Kühlsystemen)
9
Umschaltventil
(Einsatz nur bei umschaltbaren Heiz-/Kühlsystemen)
10
Rohre zur Wärmequelle
11
Rohre zur Kühlquelle
