6
Konfiguration des Heiz-/Kühlreglers C-46
Der Heiz-/Kühlregler C-46 verfügt über ein vierzeiliges Display
und eine Reihe von Navigationstasten für den Betrieb.
6.1
Bedienerschnittstelle

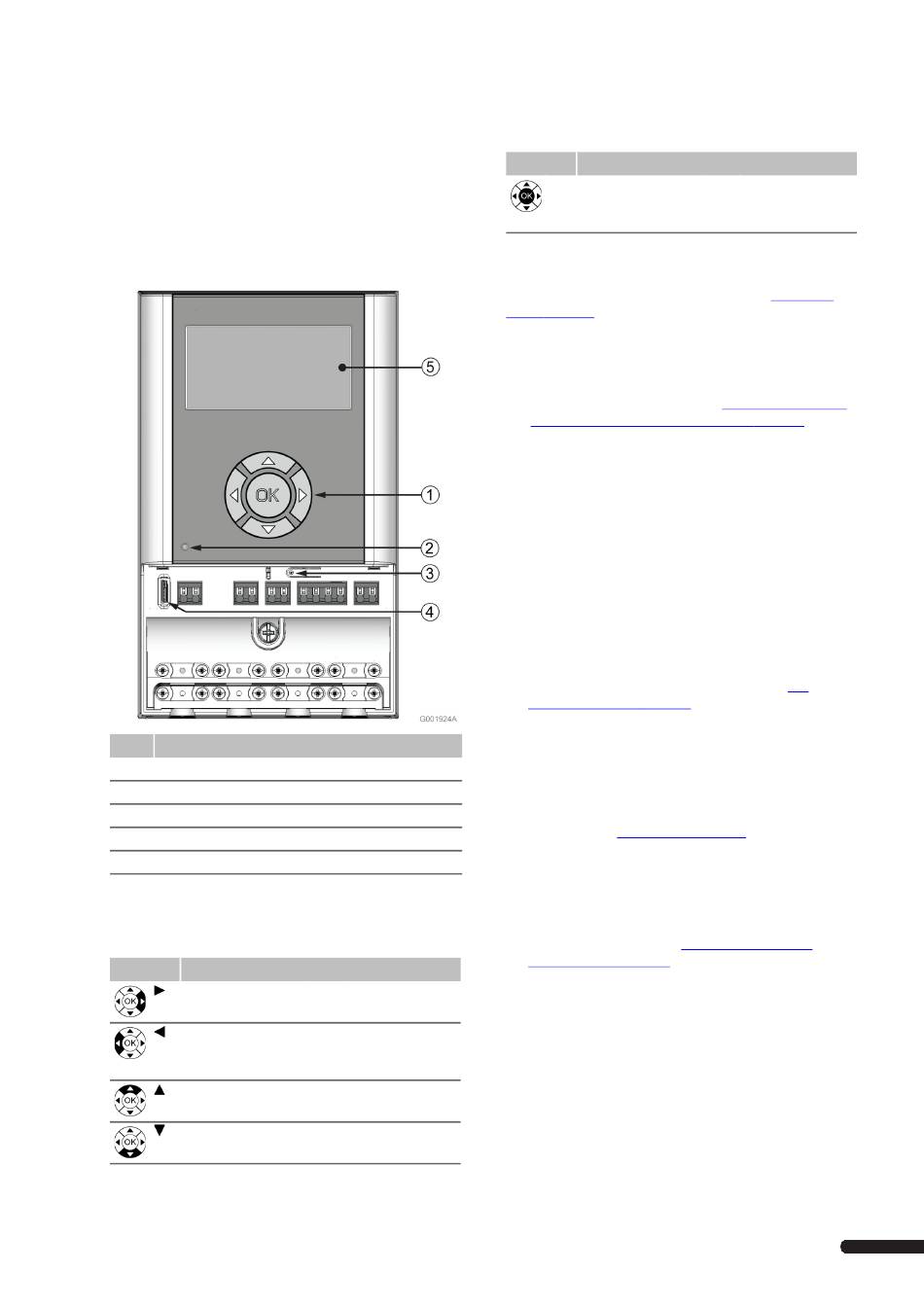

Die Bedienerschnittstelle des Heiz-/Kühlreglers C-46 ist auf der
Abbildung weiter unten dargestellt.
Ort
Beschreibung
1
Navigationstasten
2
Alarmanzeige
3
Reset-Taster
4
Buchse für den Anschluss des Data Stick
5
Display
6.1.1
Navigationstasten
Jede der fünf Navigationstasten auf der Vorderseite hat zwei
Funktionen wie in der nachstehenden Tabelle beschrieben.
Taste
Funktionen
Zeigt das nächste
Menü an
Zeigt das
vorhergehende Menü
an
Geht eine Zeile nach
oben
Geht eine Zeile nach
unten
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
oder Geht zum nächsten
Feld
oder Geht zum
vorhergehenden
Feld
oder Erhöht den Wert
oder Verringert den Wert
Taste
Funktionen
OK Zeigt den nächsten
Bildschirm an
6.1.2
Alarmanzeige
Die Alarmanzeige blinkt, falls ein Alarmzustand im Heiz-/
Kühlregler C-46 erkannt wurde. Siehe Abschnitt
Alarme, seite
37.
6.1.3
Reset-Taster
Drücken des Reset-Tasters setzt die auf den Bildschirmen
Sprache und Datum und Uhrzeit vorgenommenen
Einstellungen zurück. Siehe Abschnitte
und
6.2.2 Einstellung von Uhrzeit und Datum, seite
6.1.4
Buchse für den Anschluss des Data Stick
Der Data Stick-Anschluss ist ausschließlich für Uponor Data
Sticks vorgesehen.
6.1.5
Display
Das Display zeigt die grundlegenden Systeminformationen im
Grundzustand. Es gibt drei verschiedene Bildschirm-Modi, um
weitere Informationen für den Benutzer anzuzeigen:
•
Installationsassistent
Dieser Modus wird angezeigt, wenn der Heiz-/Kühlregler C-
46 zum ersten Mal bei der Installation eingeschaltet wird.
Dieser Modus wird auch nach dem Ändern oder Zurücksetzen
des Betriebsmodus verwendet. Siehe Abschnitt
Installationsassistent, seite 16
•
Quick-Menü
Dieser Modus wird verwendet, um eine Reihe von
Bildschirmen mit grundlegenden Informationen für den
täglichen Gebrauch anzuzeigen. Wenn der Heiz-/Kühlregler
C-46 in den Benutzermodus Installateur geschaltet ist, ist es
auch möglich, einige grundlegende Parameter zu setzen.
Siehe Abschnitt
7 Quick-Menü, seite 19
Informationen.
•
Menü
Das Menü und alle Untermenüs werden zur Anzeige der
zugänglichen Informationen, Parameter-Einstellungen und
zur Auswahl der im System verfügbaren Betriebsarten
verwendet. Siehe Abschnitt
Kühlreglers C-46, seite 22
für weitere Informationen.
oder Bestätigung der
Auswahl, zeigt das
aktuelle Menü
8.11.1 Alle
6.2.1 Sprache, seite 16
16.
6.2
für weitere Informationen.
für weitere
8 Bedienung des Heiz-/
15
